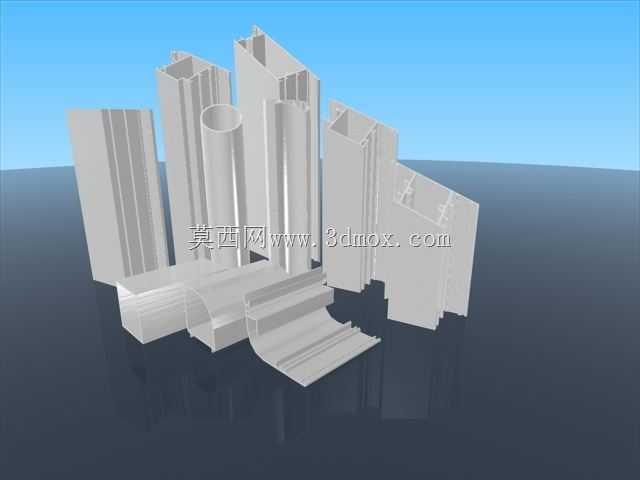

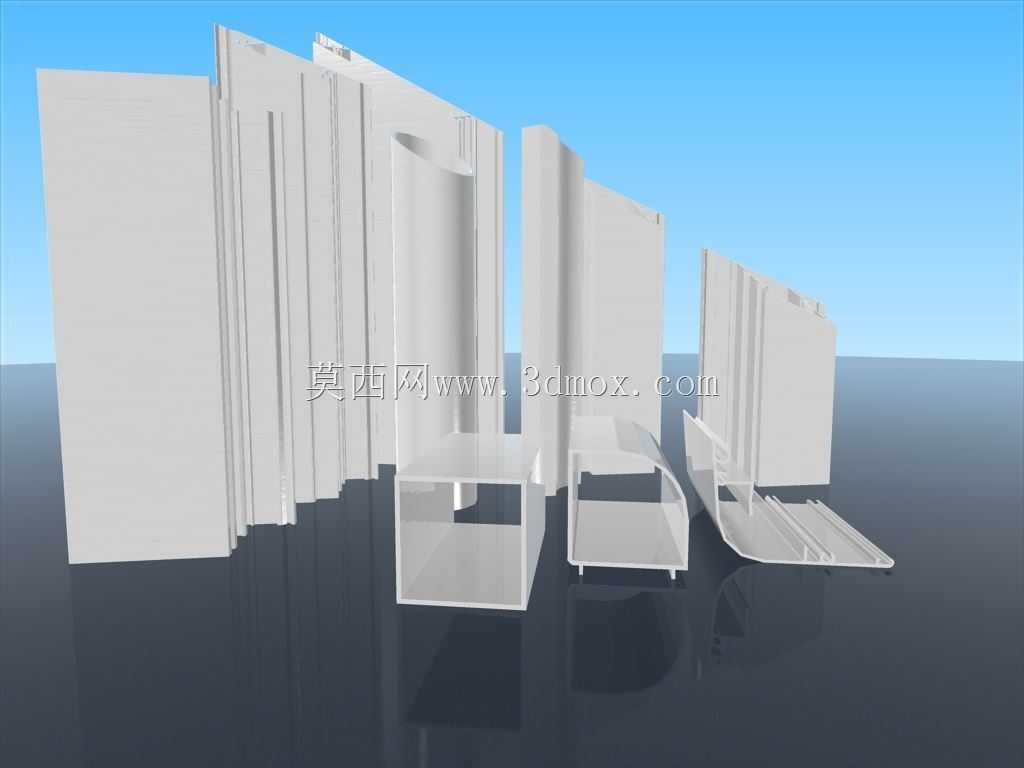

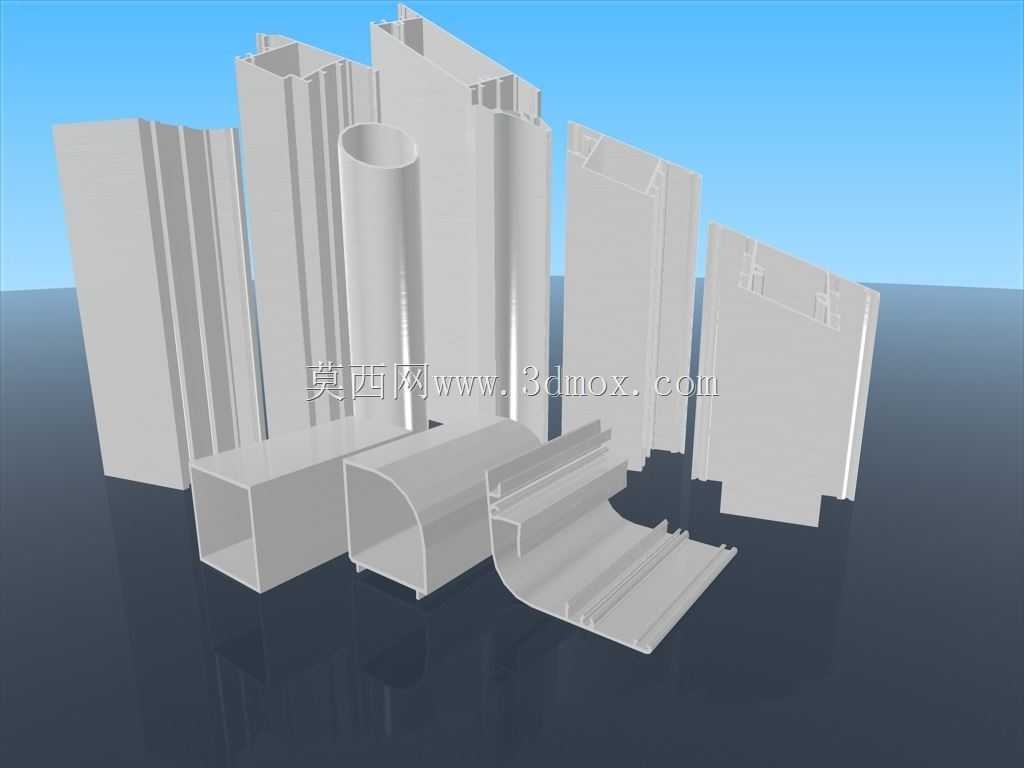

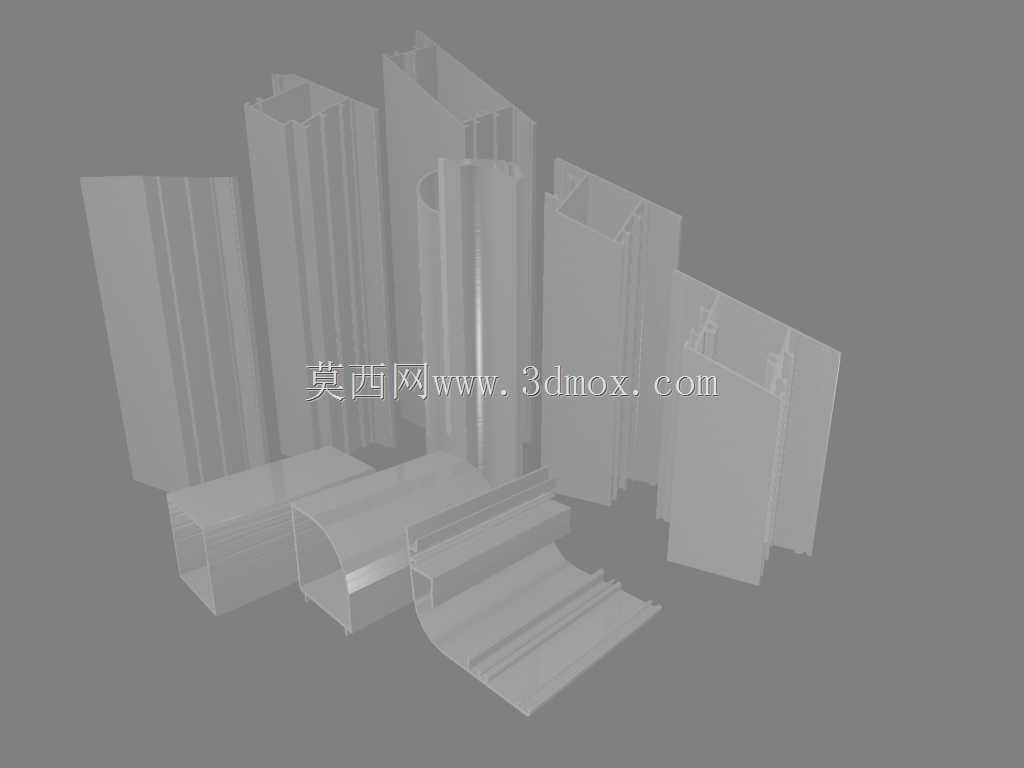

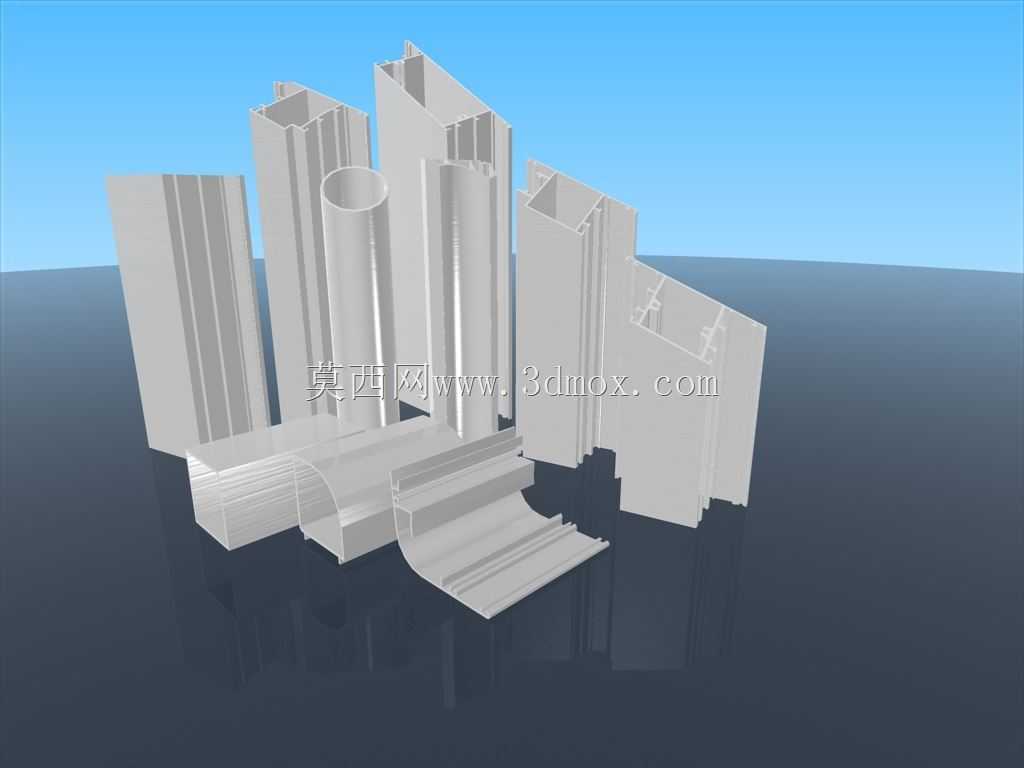

多规格桌面摆放铝型材截面造型展示

　　日常做设备框架搭建、工装治具底座、小型操作台组装的时候，铝型材永远是绕不开的基础构件，不同截面的铝型材适配的场景差异极大，很多刚入行的结构设计人员选型时，经常因为对截面形态、安装边界没有直观认知，选到适配性差的型材，要么是安装槽位不匹配后续配件装不上，要么是截面承重冗余徒增整机成本，要么是型材壁厚不足长期受力出现形变。这次整理的这批不同截面的铝型材造型，覆盖了日常桌面级小型设备、轻型框架最常用的几款截面形态，做选型参考或者建模调用都很方便。

　　先从应用场景说起，这批型材里的矩形空心截面款，是做小型桌面设备防护框架、仪器安装支架的首选，四个方向都带标准T型安装槽，槽口宽度适配常用的M4、M5T型螺栓，不用额外在型材上打孔攻丝，拼接的时候只需要把对应角件卡在槽内锁紧螺栓就能完成固定，单根型材的端面安装边界平整，切割后不需要做额外的铣削加工就能直接和端盖、脚轮支座配合，做1米以内跨度的框架时，壁厚1.5mm的款就能承受常规桌面仪器的重量，不会出现中部下挠的情况。带圆弧过渡的异形截面款，一般用在设备的操作侧边缘或者人员经常接触的工位框架上，没有尖锐的直角棱边，能避免人员磕碰划伤，这类型材的安装槽位做了内凹处理，装配完螺栓头不会突出型材表面，整体外观更整洁，很多做实验室操作台、桌面检测设备外框的项目都会优先选这款，安装时要注意圆弧面的朝向，提前在建模阶段把拼接的角件匹配好圆弧的曲率，不然拼接处会出现明显缝隙，影响外观一致性。

　　还有几款是带单侧卡槽的特殊截面型材，这类型材主要用在需要嵌装透明亚克力板、薄钣金门板的场景，卡槽的宽度刚好适配3mm、5mm厚度的常用板材，安装时直接把板材顺着卡槽滑进去就行，不需要额外做压条或者固定件，装配效率比用普通矩形型材搭配压条的方案高近40%，做小型设备的安全防护门、桌面隔断的时候用得最多，设计这类型材的拼接结构时，要注意卡槽的位置对齐，两根垂直拼接的型材卡槽要处于同一平面，不然板材安装时会出现卡滞，甚至装到最后出现缝隙过大漏光的问题。另外还有几款是小尺寸的实心截面铝型材，这类一般用在对结构刚性要求极高的小型工装导向部位，比如桌面小型打孔机的滑动导轨基座、检测设备的定位条，实心结构的抗形变能力比空心型材高很多，表面做硬质阳极氧化处理后耐磨性能也能满足长期滑动摩擦的需求，这类型材的安装孔一般是提前在挤压阶段就预留了沉头孔位，安装时直接用沉头螺栓固定在安装基板上就行，不需要后期二次加工，能减少机加工的工序耗时。

　　从设计思路上来说，这批不同截面的铝型材，都是基于挤压成型的工艺特性做的优化，所有截面的壁厚都尽量保持均匀，避免挤压成型时因为金属流速不一致导致型材变形，所有的转角位置都做了R0.5以上的圆角过渡，既可以减少挤压模具的应力集中延长模具寿命，也能避免安装时划伤操作人员。每款型材的安装槽尺寸都严格遵循行业通用的槽系标准，不管是搭配欧标还是国标的连接配件都能通用，不用单独开模定制连接件，能大幅降低项目的物料采购成本。做三维建模调用这些型材的时候，要注意每款型材的截面形心位置，做框架受力仿真的时候，把载荷加载点和形心尽量对齐，减少附加弯矩带来的型材形变，尤其是做跨度超过800mm的横梁结构时，要提前核算型材的截面惯性矩，确保满载情况下的挠度在允许范围内，避免后续使用时出现框架晃动、安装在上面的仪器精度受影响的问题。

　　另外在实际安装时，不同截面型材的拼接顺序也有讲究，比如用带卡槽的型材做框架时，要先把相邻的两根型材通过角件预锁紧，不要完全拧死，把需要嵌装的板材顺着卡槽滑入到位之后，再逐次把所有连接螺栓锁紧，要是先把框架完全拼死再装板材，就会出现板材塞不进去的情况，只能拆了重装，浪费装配时间。还有做桌面级的小型设备底座时，尽量选截面尺寸4040以下的型材，整体重量更轻，挪动设备的时候更方便，要是选过大截面的型材，不仅成本高，整体过于笨重也不符合桌面设备的使用需求。这批型材的端面都做了平整处理，安装端盖的时候直接敲进去就能卡紧，不需要打胶固定，后期要是需要拆解改装框架，也能很方便地把端盖拆下来，重复利用率很高，符合现在设备模块化设计、可快速改装的需求。
