带印花装饰的曲柄摇杆联动机构

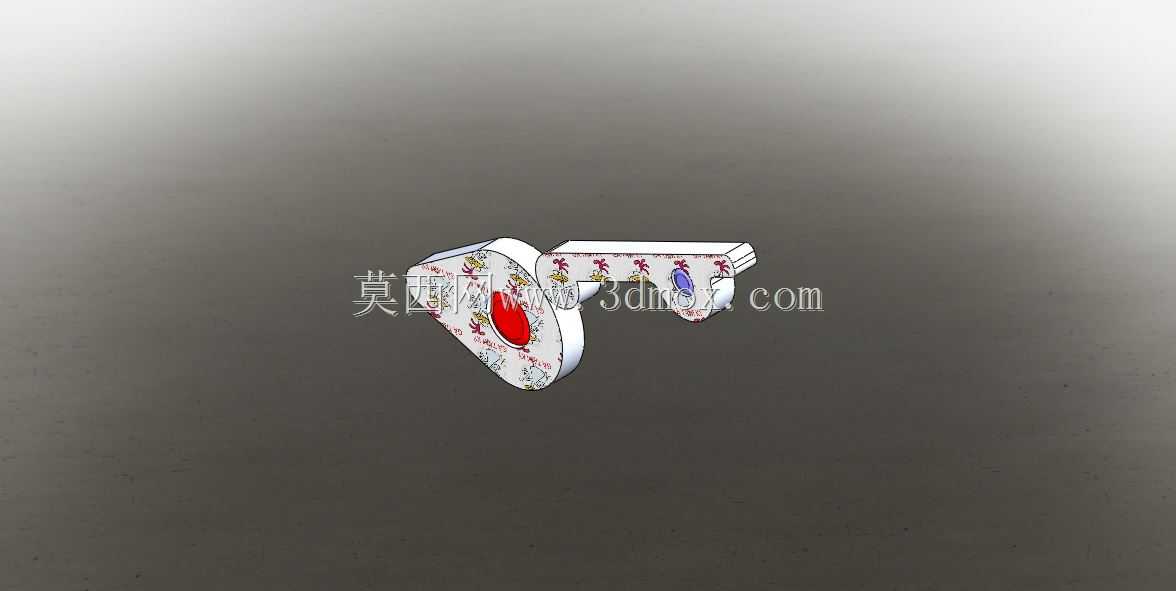

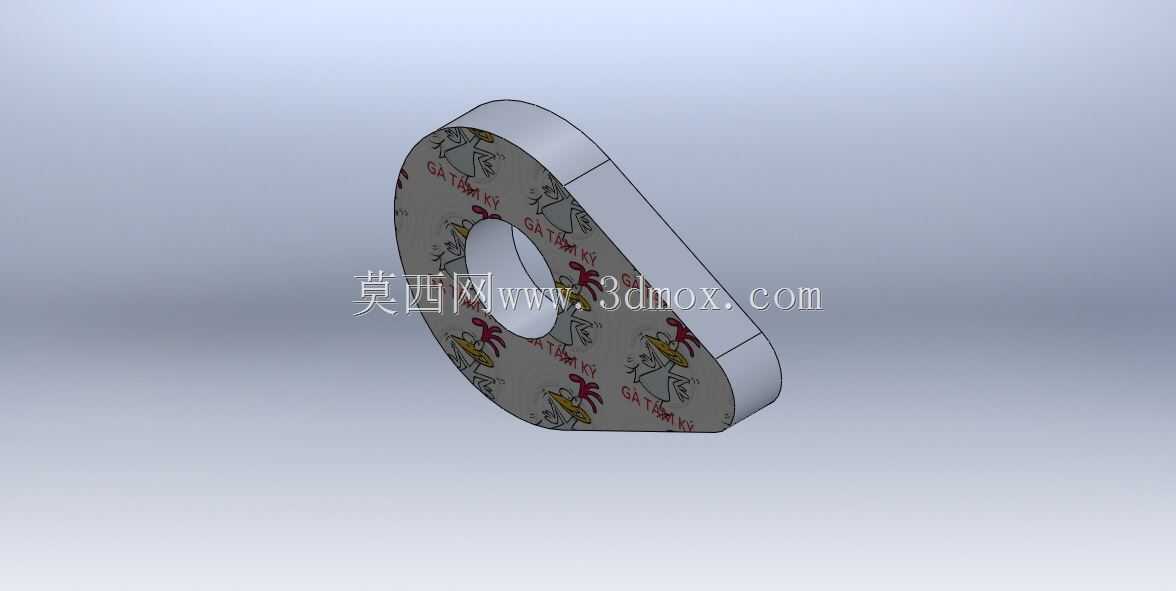

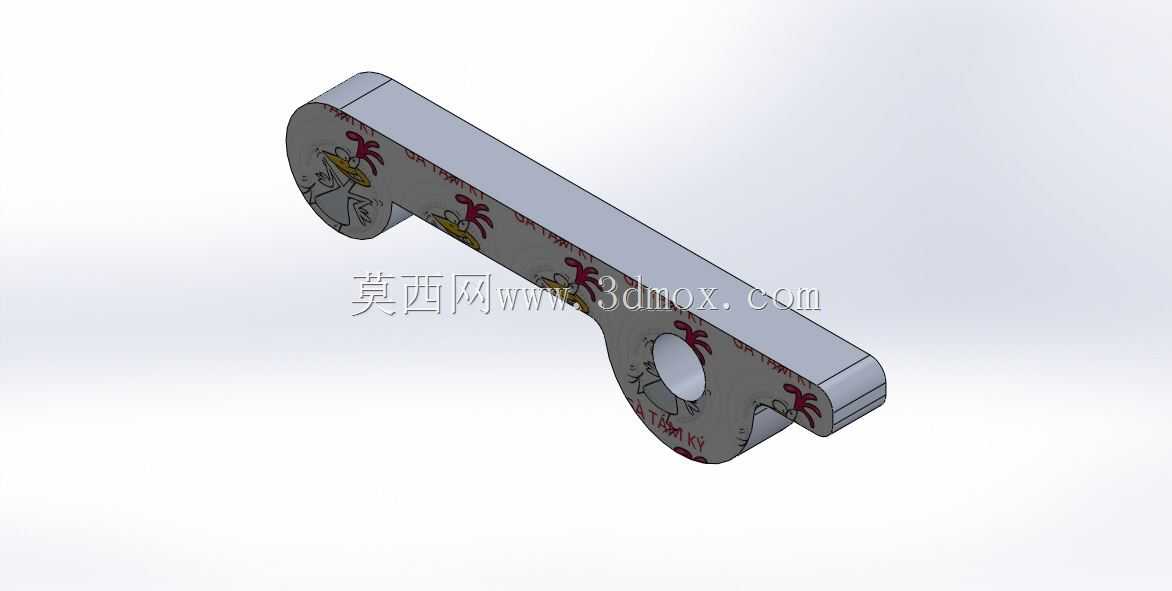

　　这套联动构件的设计初衷，是面向小型轻工设备的间歇往复传动场景，常见于小型包装设备的送料拨叉、玩具传动结构、文创类动态摆件的动力输出端，区别于常规工业传动件的冷硬金属外观，构件表面做了满覆的印花装饰处理，适配对外观有一定要求的民用、文创类设备装配需求。从结构逻辑来看，这套构件采用偏心曲柄搭配延伸摇杆的传动组合，左侧大直径圆盘为偏心驱动端，中心的红色轴孔是动力输入位，动力接入后圆盘做整周回转，通过铰接位带动右侧的延伸摇杆做设定角度范围内的往复摆动，摇杆末端的蓝色轴孔为从动输出端，可外接拨杆、摆臂等执行件，完成预设轨迹的往复动作。设计阶段首先敲定的是传动角的取值范围，全程传动角控制在40度到120度区间内，

　　避免机构运动过程中出现死点或者传动效率骤降的问题，偏心距的取值经过反复校核，匹配摇杆的摆动角度需求，确保输出端的摆幅刚好适配对应工位的动作行程，不会出现超程撞机或者行程不足无法完成动作的问题。安装边界方面，左侧圆盘的轴向厚度做了减薄处理，整体装配后轴向占用空间较小，适合安装在设备内部空间局促的位置，两个铰接位的轴孔都做了公差预留，可适配标准直径的销轴，装配时不需要额外做二次扩孔或者修配，铰接位的端面预留了卡簧槽，可加装标准轴用卡簧完成轴向限位，避免运动过程中销轴窜动脱出。构件的外形轮廓做了大圆角过渡处理，没有尖锐的棱角，一方面是避免装配和维护过程中划伤操作人员，另一方面也减少了应力集中的问题，提升构件的疲劳寿命，

　　表面的印花层是在构件基体加工完成后做的表面覆层处理，不会影响构件的尺寸精度和装配公差，覆层同时具备一定的耐磨防刮性能，长期使用不会轻易出现掉漆磨损的问题。从运动特性来看，这套机构的急回特性经过调校，回程段的运动速度略高于工作段，能够有效缩短非工作行程的耗时，提升配套设备的整体运行效率，工作段的运动速度相对平缓，带动执行件动作时不会出现过大的冲击，适合输送轻薄物料或者驱动需要平稳动作的文创摆件结构。建模过程中对所有铰接位的配合间隙做了模拟验证，预留了合理的活动间隙，避免实际装配后出现运动卡滞的问题，构件的壁厚做了均匀化处理，不管是采用注塑加工还是3D打印制作，都不会出现壁厚不均导致的缩痕、变形问题，适合小批量快速生产制作。实际应用中，

　　这套构件可以直接替换同安装尺寸的常规曲柄摇杆机构，不需要改动周边的安装位，对于需要兼顾传动功能和外观展示效果的场景，比如桌面级动态文创装置、展会互动展项的传动结构、小型礼品类设备的内部传动件，都能直接适配，不需要额外做外观装饰处理，减少后续的表面处理工序。
