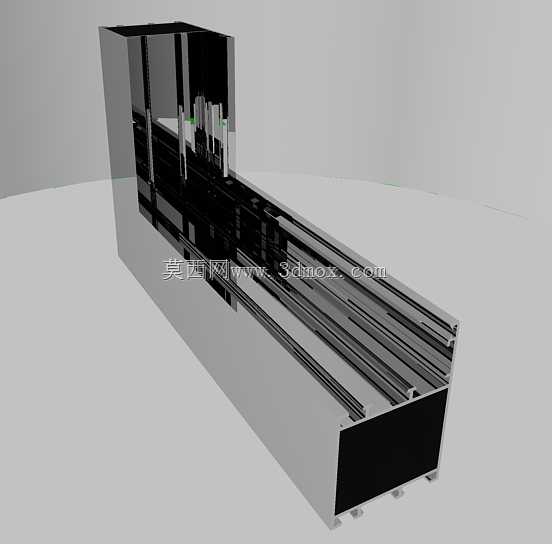

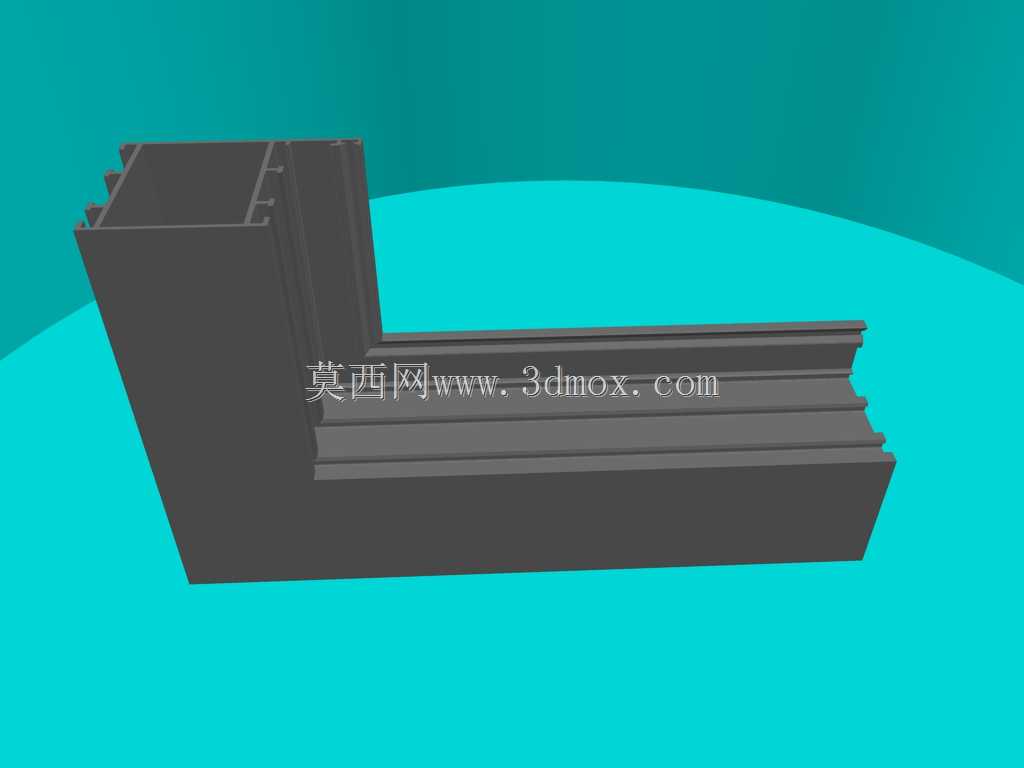

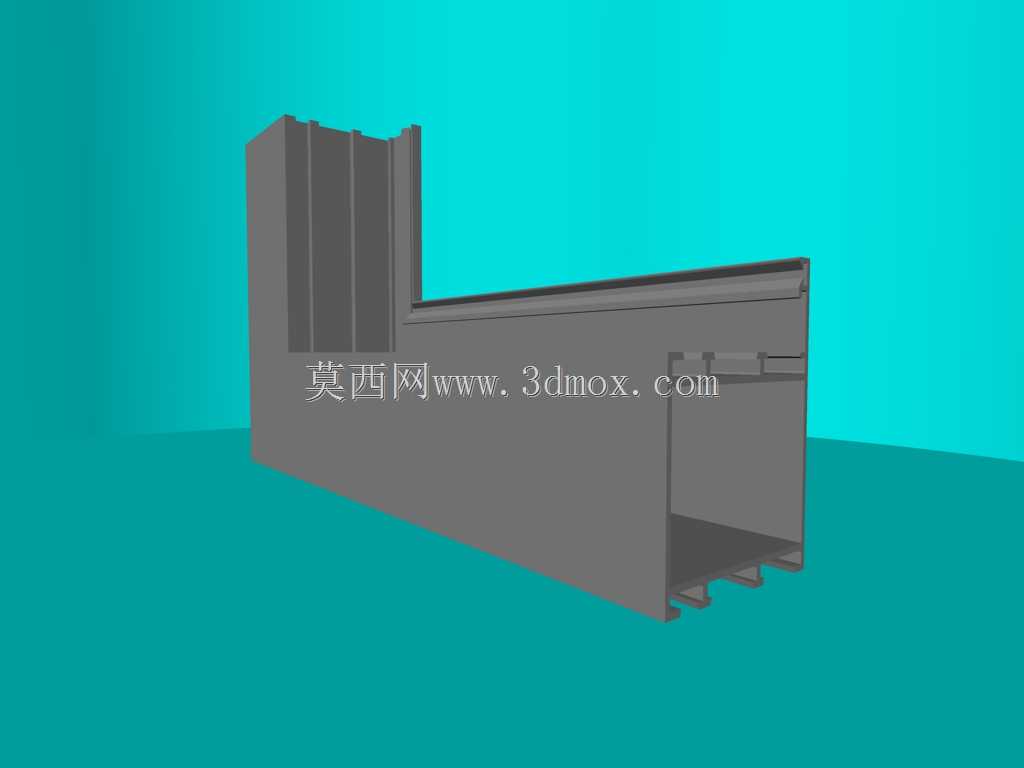

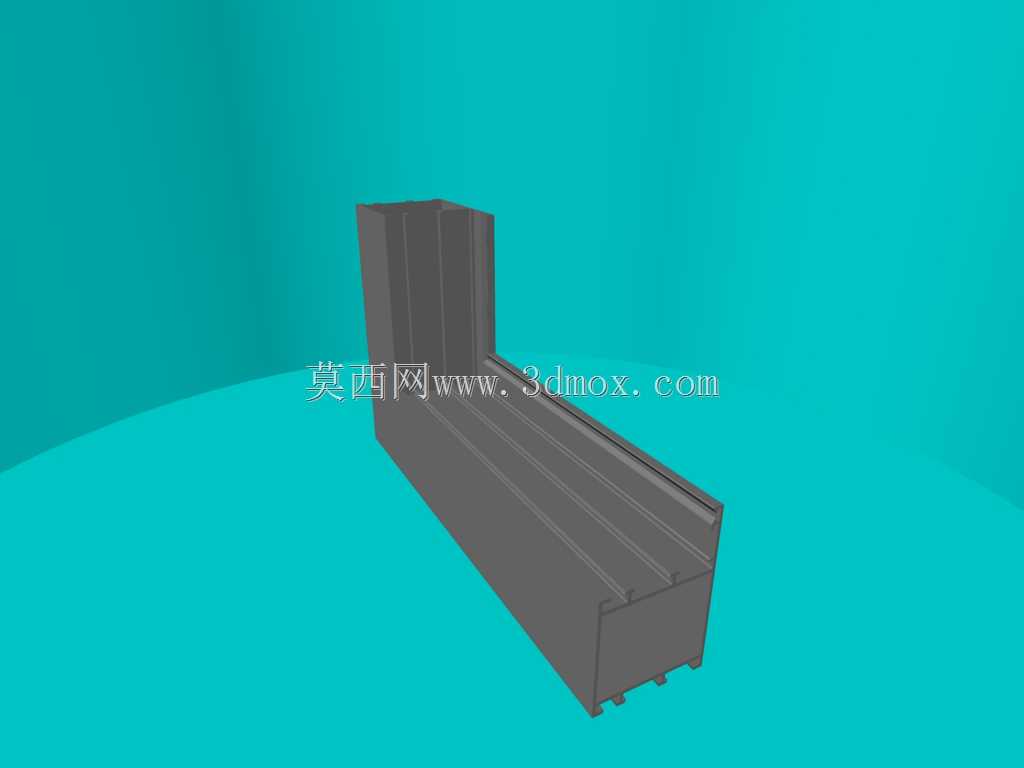

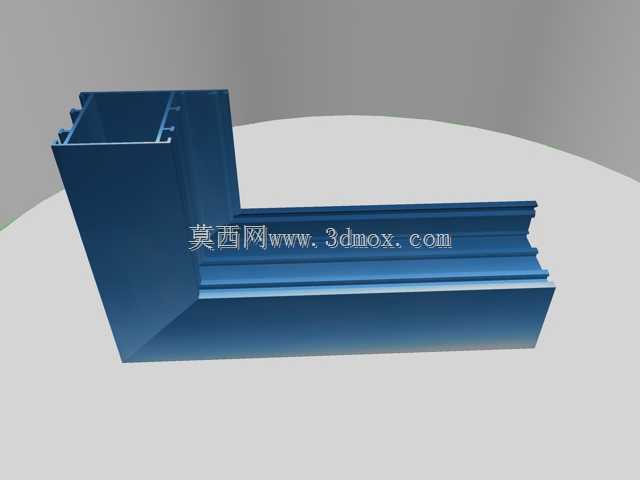

L型焊接拼接铝合金门窗框型材结构

　　本次呈现的L型拼接铝合金型材，核心应用场景集中在民用建筑门窗组装、小型农场场区大门改造、轻型围护结构框架搭建领域，在实际工程落地中，这类型材常作为框体的转角承力构件使用，替代传统的角码拼接方案，通过模块焊接的方式实现两段型材的刚性连接，减少装配环节的连接件数量，提升框体转角位置的结构整体性。从实际使用需求出发，这类型材的截面采用多腔室设计，外侧腔体承担外部风荷载、雨水冲击的防护作用，中间腔体设置有配套的密封胶条安装卡槽，可嵌入三元乙丙密封胶条实现门窗扇与框体之间的缝隙密封，内侧腔体预留有五金件安装槽位，可直接适配常规的合页、锁点、传动杆等门窗五金，无需额外在型材表面打孔攻丝，降低现场装配的加工工作量。在设计思路层面，

　　建模阶段优先考虑了型材的挤压成型工艺可行性，所有截面转角位置均设置了符合挤压生产要求的工艺圆角，避免尖锐转角导致的模具应力集中问题，同时两段型材的拼接端面做了适配焊接工艺的坡口处理，焊接位置的型材壁厚做了局部加厚，抵消焊接热输入带来的材料变形影响，保证焊接完成后两段型材的垂直度偏差控制在工程允许的范围内。从安装边界来看，这类L型转角型材的外轮廓尺寸适配常规的民用建筑门窗洞口安装间隙，型材外侧与墙体洞口之间预留有10-15mm的填充间隙，可用于填充发泡胶、密封胶实现洞口与框体之间的密封固定，型材内侧的装饰边宽度可完全覆盖洞口抹灰层的收边位置，无需额外加装装饰盖条。在实际的农场大门改造场景中，这类型材可通过多段拼接组成大尺寸的框体结构，

　　替代传统的钢制大门框，降低整体结构自重，同时铝合金材料本身的抗锈蚀特性可适应户外露天的使用环境，减少后期的维护防锈工作量。建模过程中对型材的每一处卡槽尺寸都做了公差适配，所有槽位的宽度、深度尺寸均符合行业通用的五金件安装尺寸要求，可直接对接市面上常规的门窗五金配件，无需单独定制配套零件。型材的内腔还预留有加强钢衬的穿入空间，在对结构强度有更高要求的使用场景下，可在内腔穿入对应规格的镀锌钢衬，进一步提升框体的抗风压性能，满足高风压地区的门窗使用要求。两段型材的焊接位置做了内凹的焊道处理，焊接完成后焊道可通过打磨平整，表面做阳极氧化处理后不会留下明显的焊接痕迹，保证框体外观的一致性。在实际装配过程中，

　　这类L型转角型材可与同系列的直段型材快速拼接，通过焊接形成完整的门窗框体，相比传统的角码连接方式，焊接连接的框体在长期使用过程中不会出现角部松动、缝隙变大的问题，提升门窗整体的使用寿命。从结构受力角度分析，型材的截面筋位设置经过受力优化，在材料壁厚控制在常规民用铝型材壁厚范围的前提下，可满足对应尺寸门窗的抗风压、抗冲击性能要求，不会在正常使用过程中出现型材变形、玻璃卡槽错位的问题。型材表面的处理工艺可根据使用场景选择阳极氧化、粉末喷涂、氟碳喷涂等不同方式，适配不同的建筑外观配色需求，在户外大门使用场景下可选择耐候性更好的氟碳喷涂表面处理，提升材料的抗紫外线老化能力。
