复古机车改装用上联板三叉结构设计

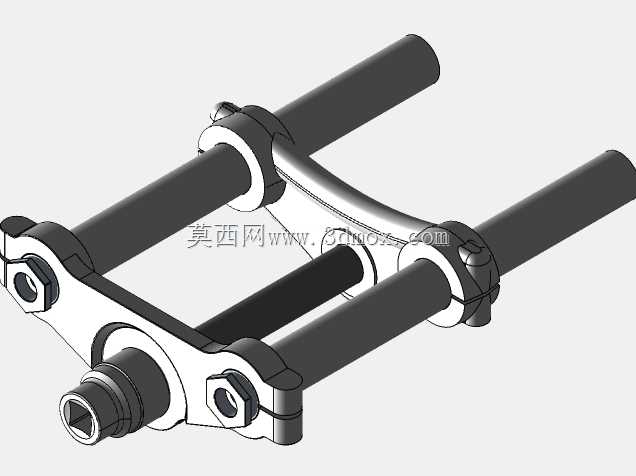

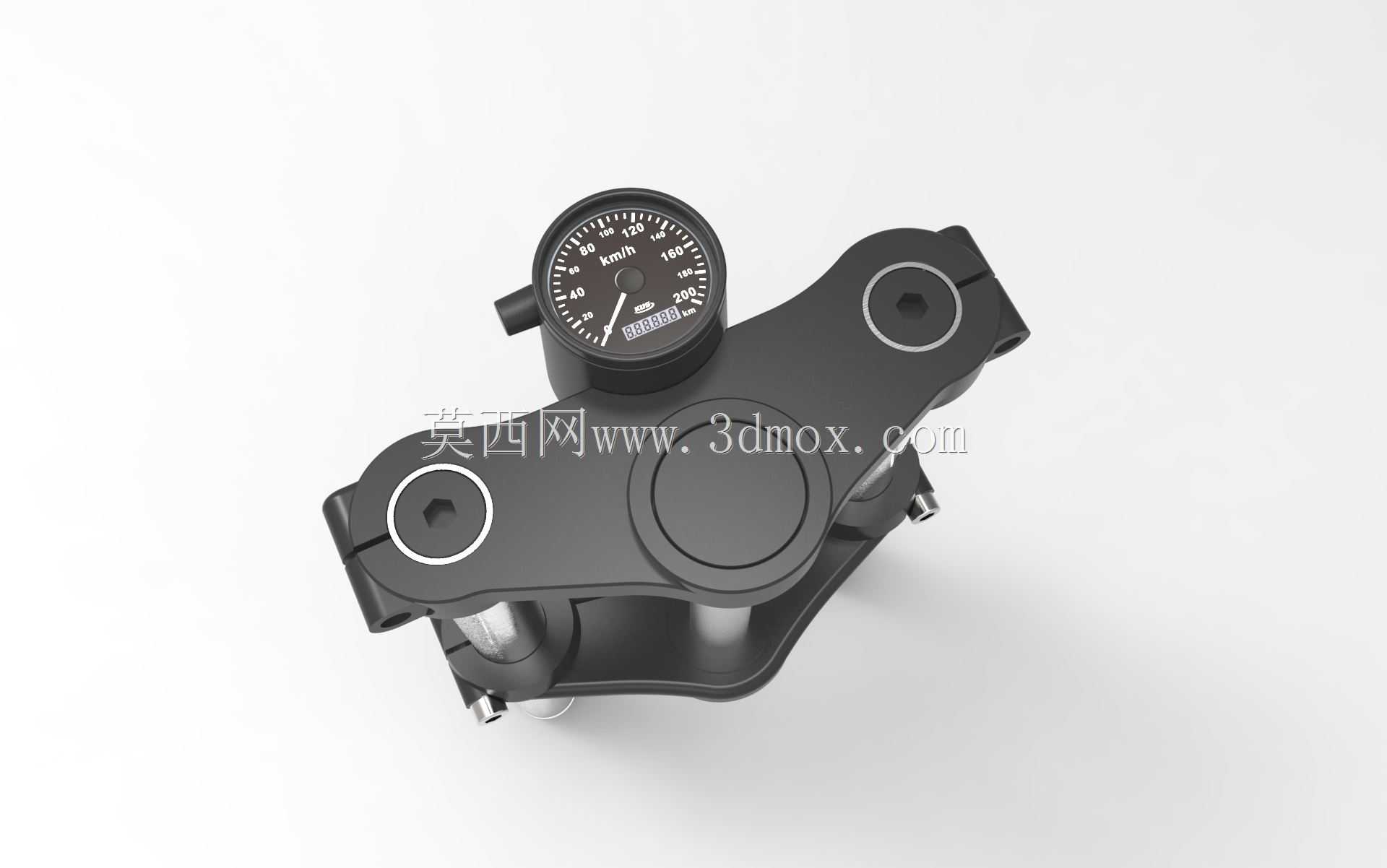

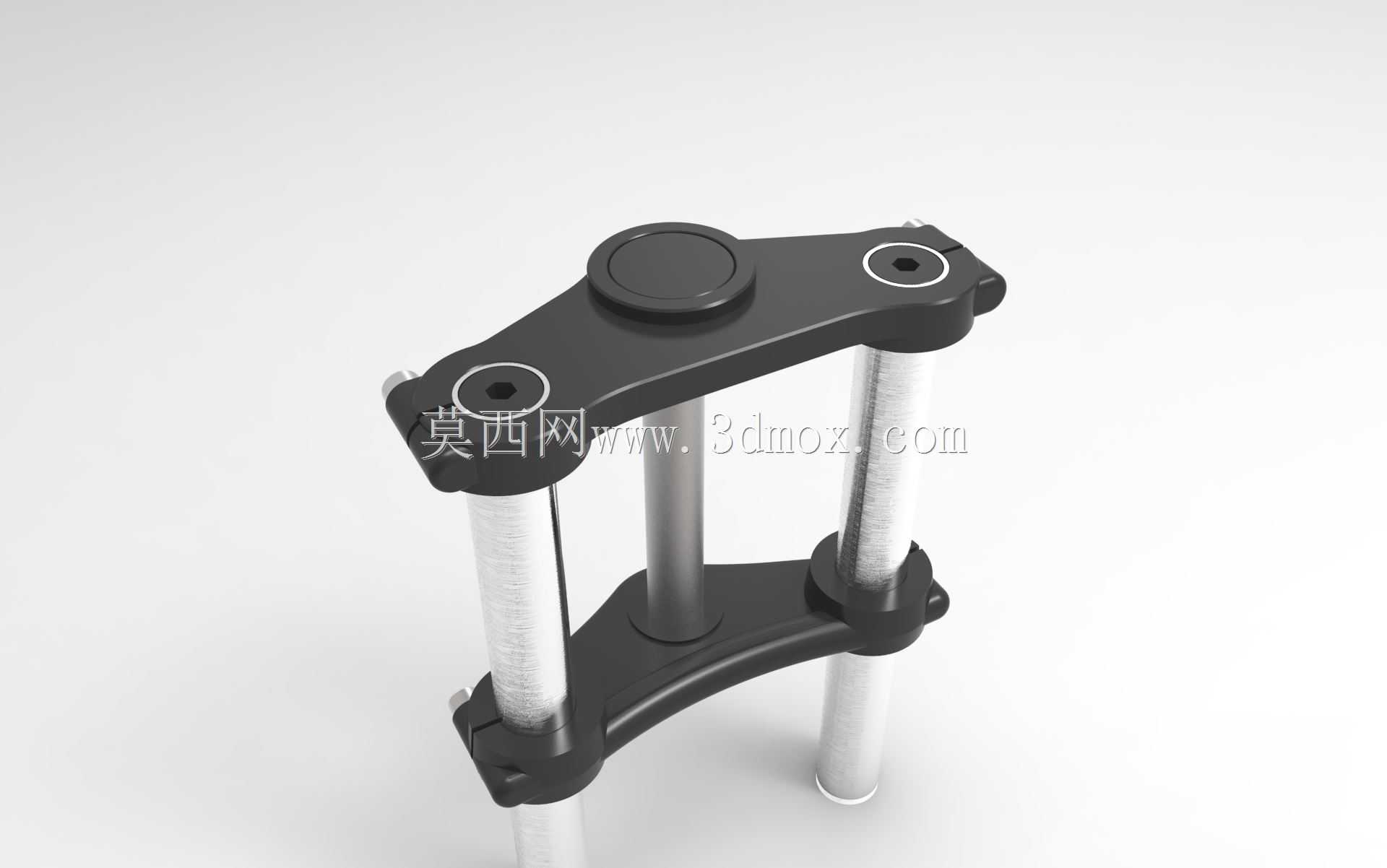

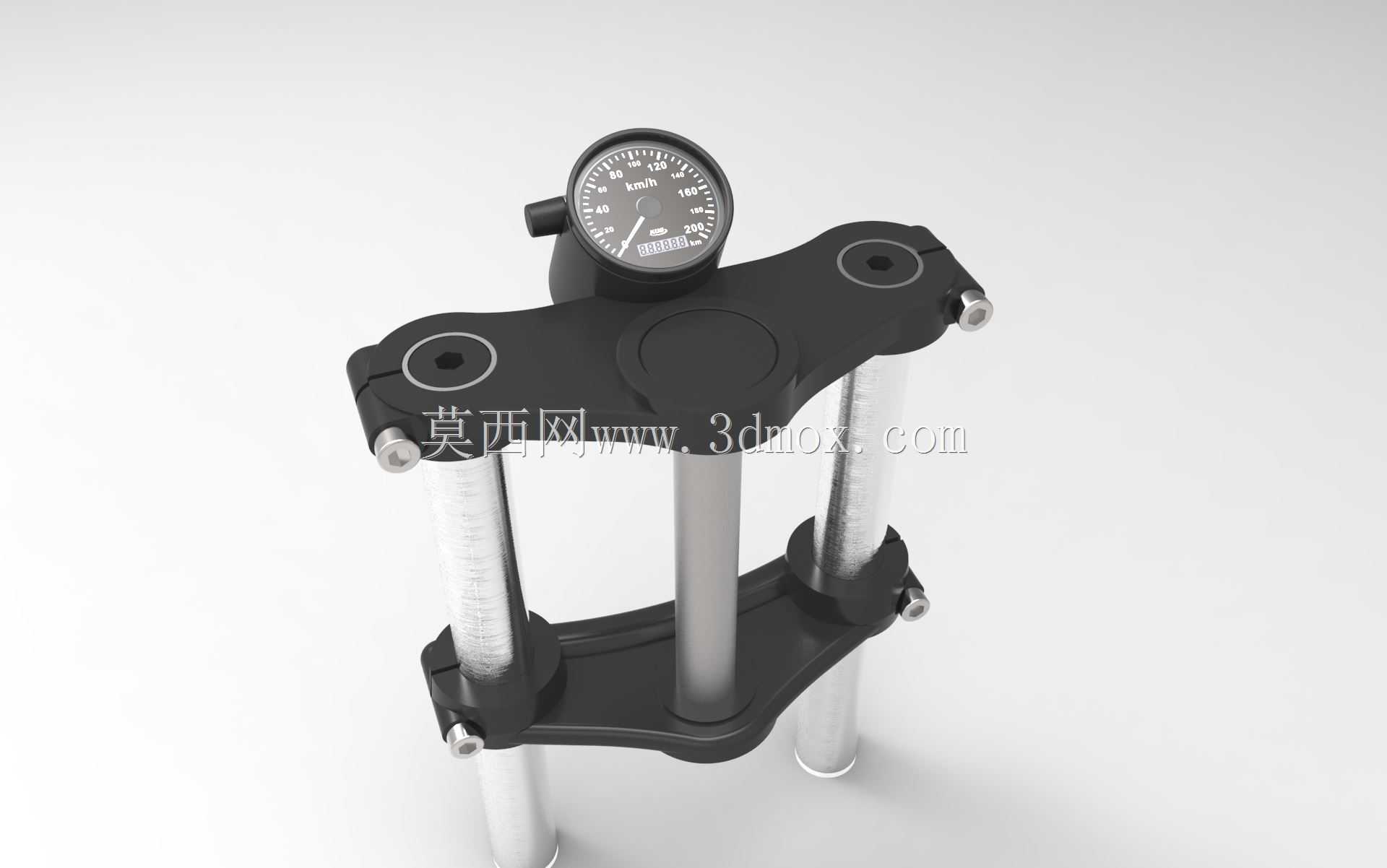

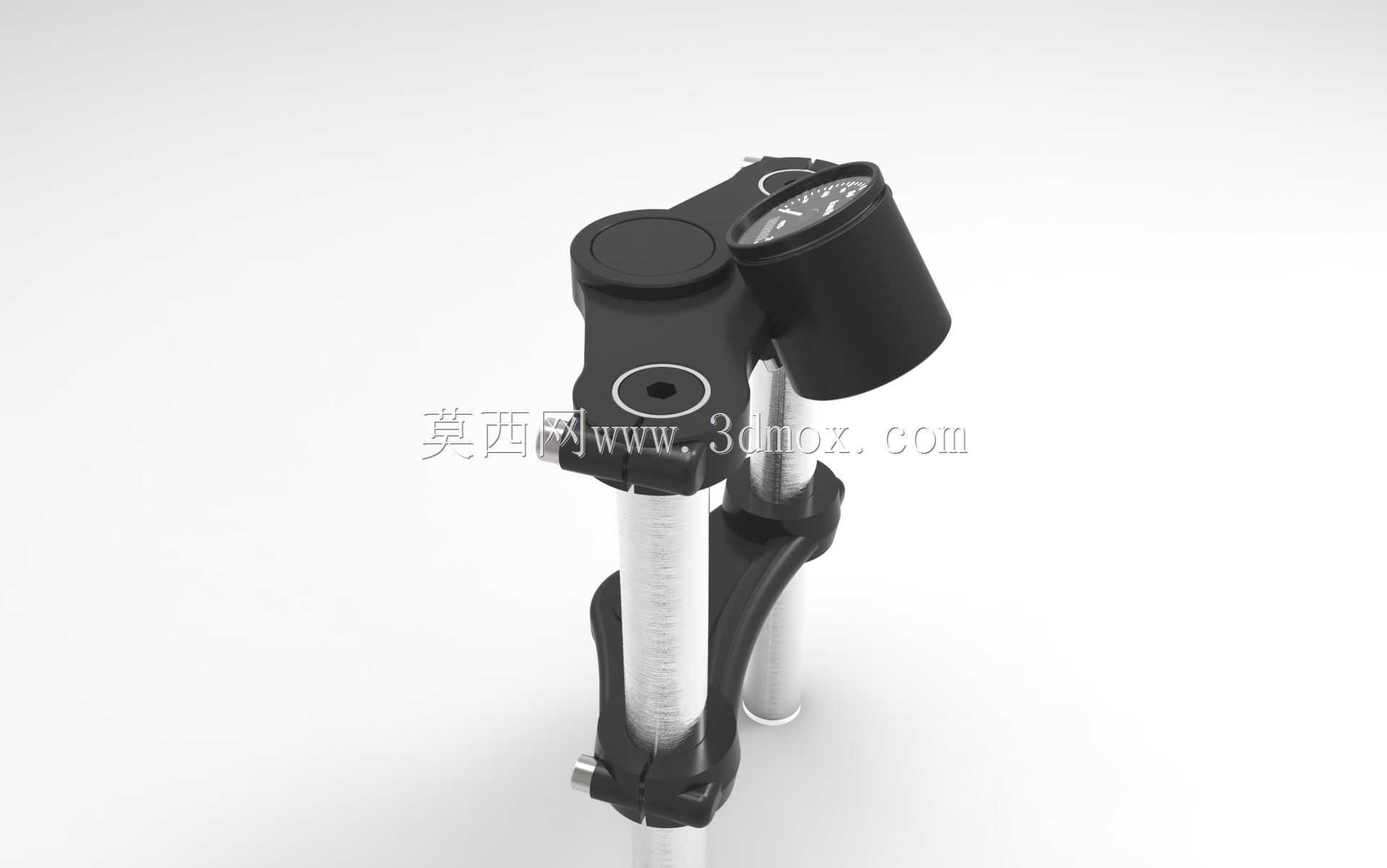

　　这套三叉结构部件，核心应用场景是复古Cafe Racer风格的老款机车改装，针对服役年限较长的R50系列车型前悬挂系统的重构需求设计，主要承担前减震与转向手把的连接承载功能，是前转向系统里的核心受力构件。从实际装车的功能逻辑来看，上三叉板直接对接转向柱顶端，三个安装点位分别对应两根前减震筒与中心转向柱，同时预留了仪表安装位，能够直接固定圆形机械仪表，不需要额外焊接仪表支架，适配老款车型的复古外观需求，下三叉板则承担前减震筒的下部定位，配合上板形成两点夹持结构，保证前减震的安装同轴度，避免骑行过程中减震筒出现偏磨、卡滞的问题。设计过程中首先考虑的是老车改装的安装边界，老款车型的前减震筒直径、中心转向柱的锥度参数都沿用原厂尺寸，

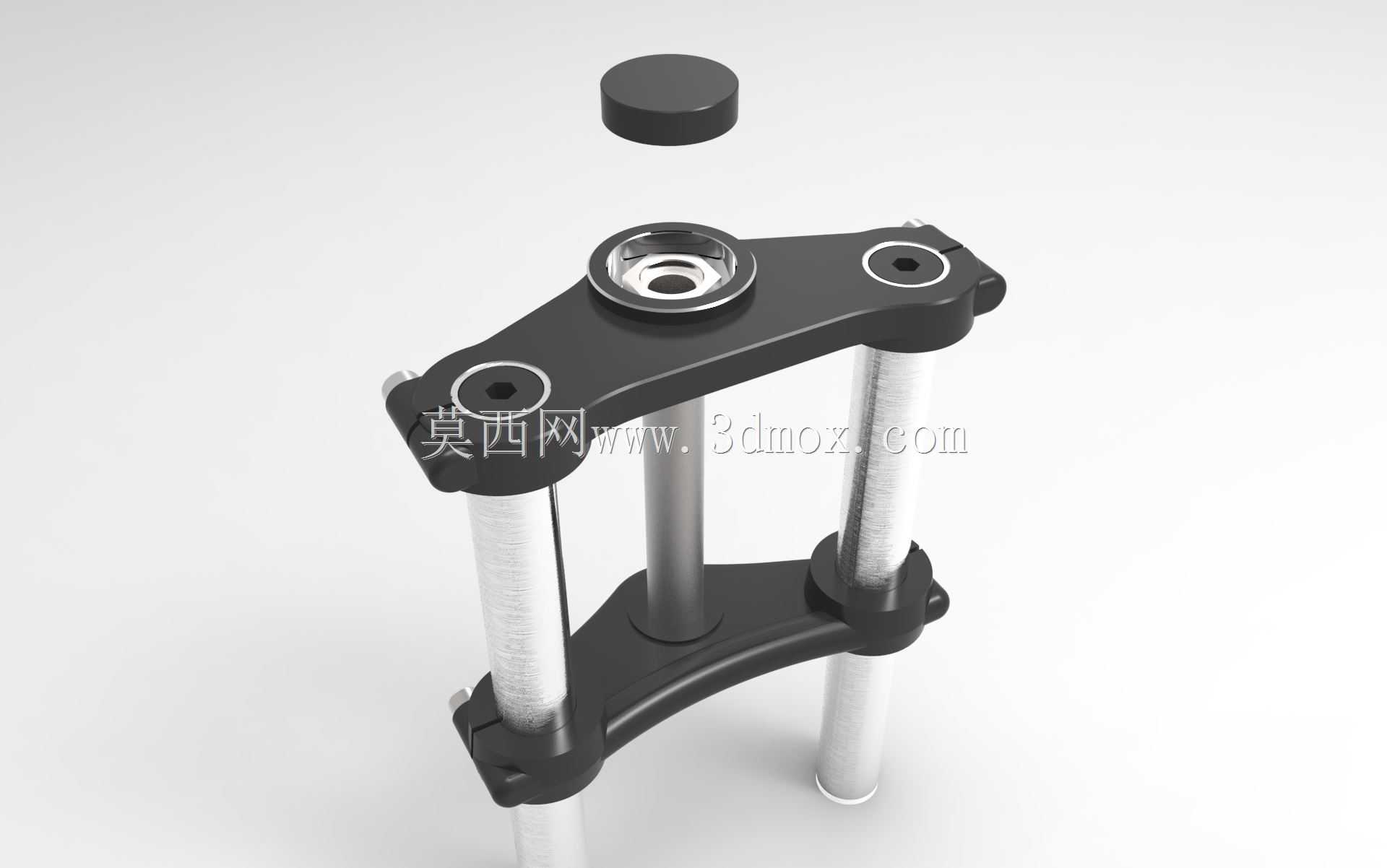

　　不需要对原车的减震、车架转向头部位做任何切削、焊接改动，直接替换原厂老化的上下联板即可完成安装，降低改装的施工门槛，也避免破坏原车车架结构影响行驶安全性。结构受力层面，上板的两个减震安装孔位做了加厚凸台设计，夹持螺栓的锁紧力直接作用在凸台结构上，避免平板结构锁紧时出现应力集中导致的板件变形，中心转向柱的安装位做了沉孔定位，装配时能够自动找正中心，不需要反复调整同轴度，装配效率更高。外形设计上没有采用现代运动车型的锐利棱角造型，整体线条做了圆弧过渡处理，和老款机车的圆润复古风格匹配，上下板之间的连接筋结构在保证结构强度的前提下做了镂空减重处理，既不会出现应力断裂的风险，也能适当降低簧下质量，提升前悬挂的响应灵敏度。安装尺寸方面，

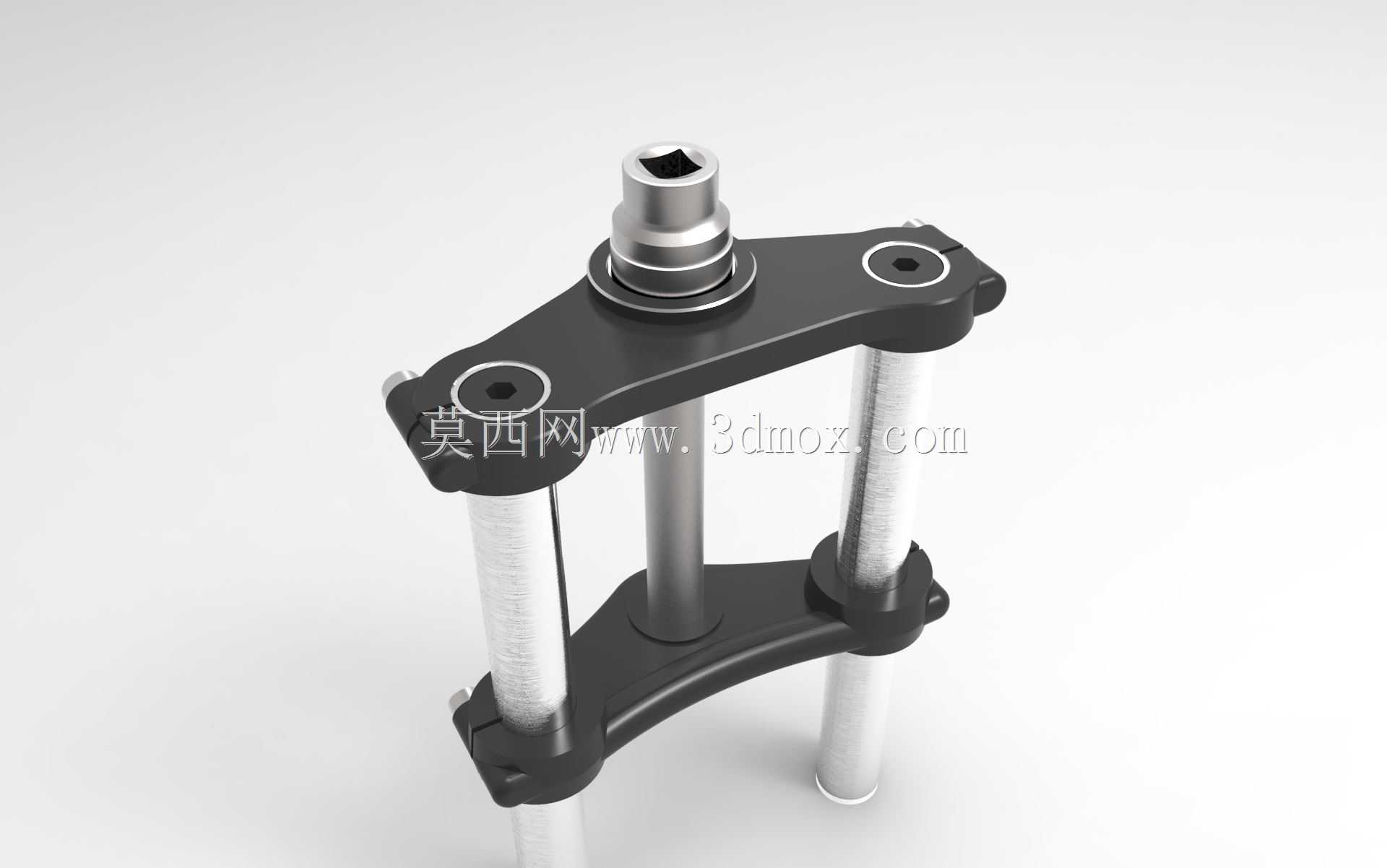

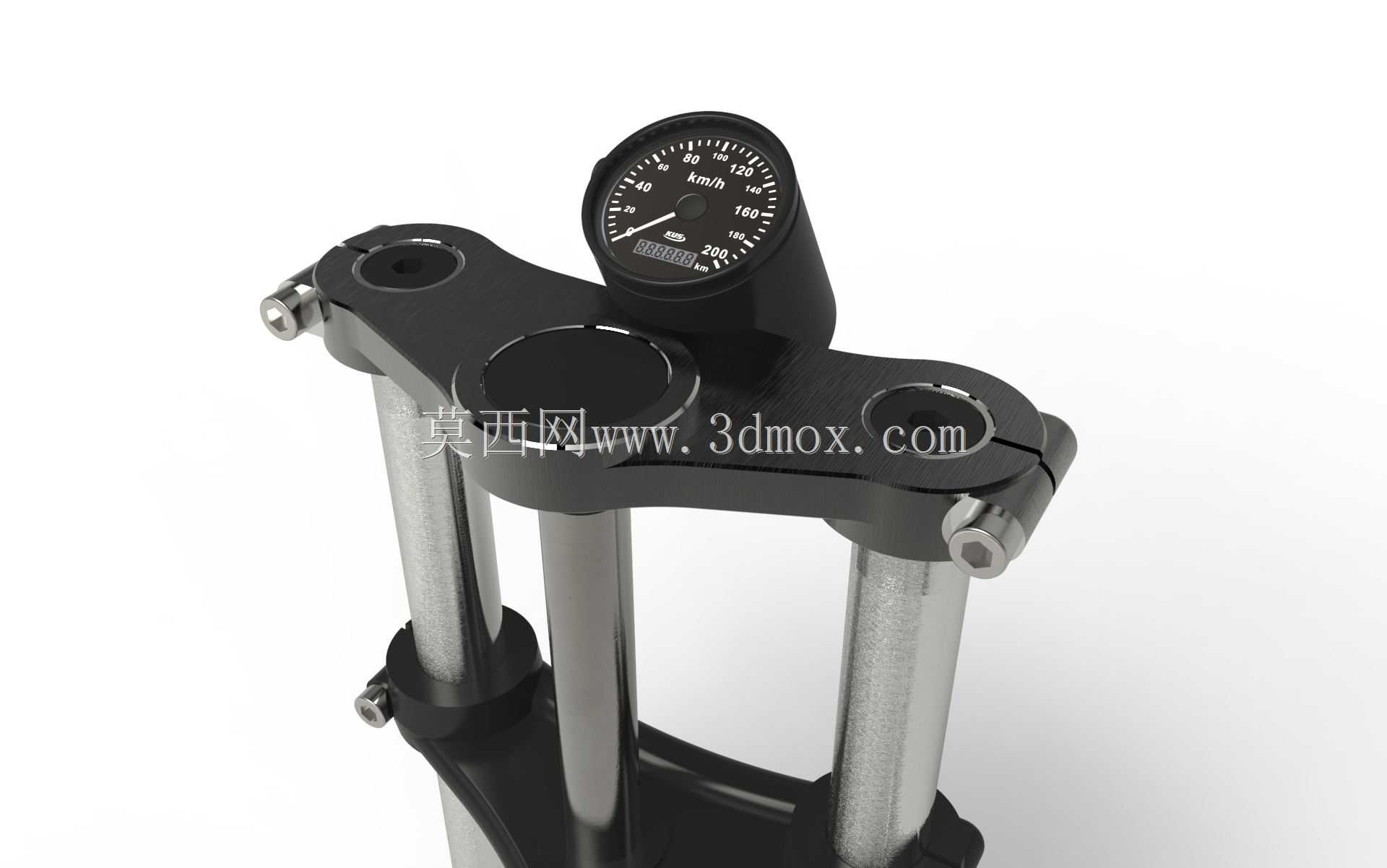

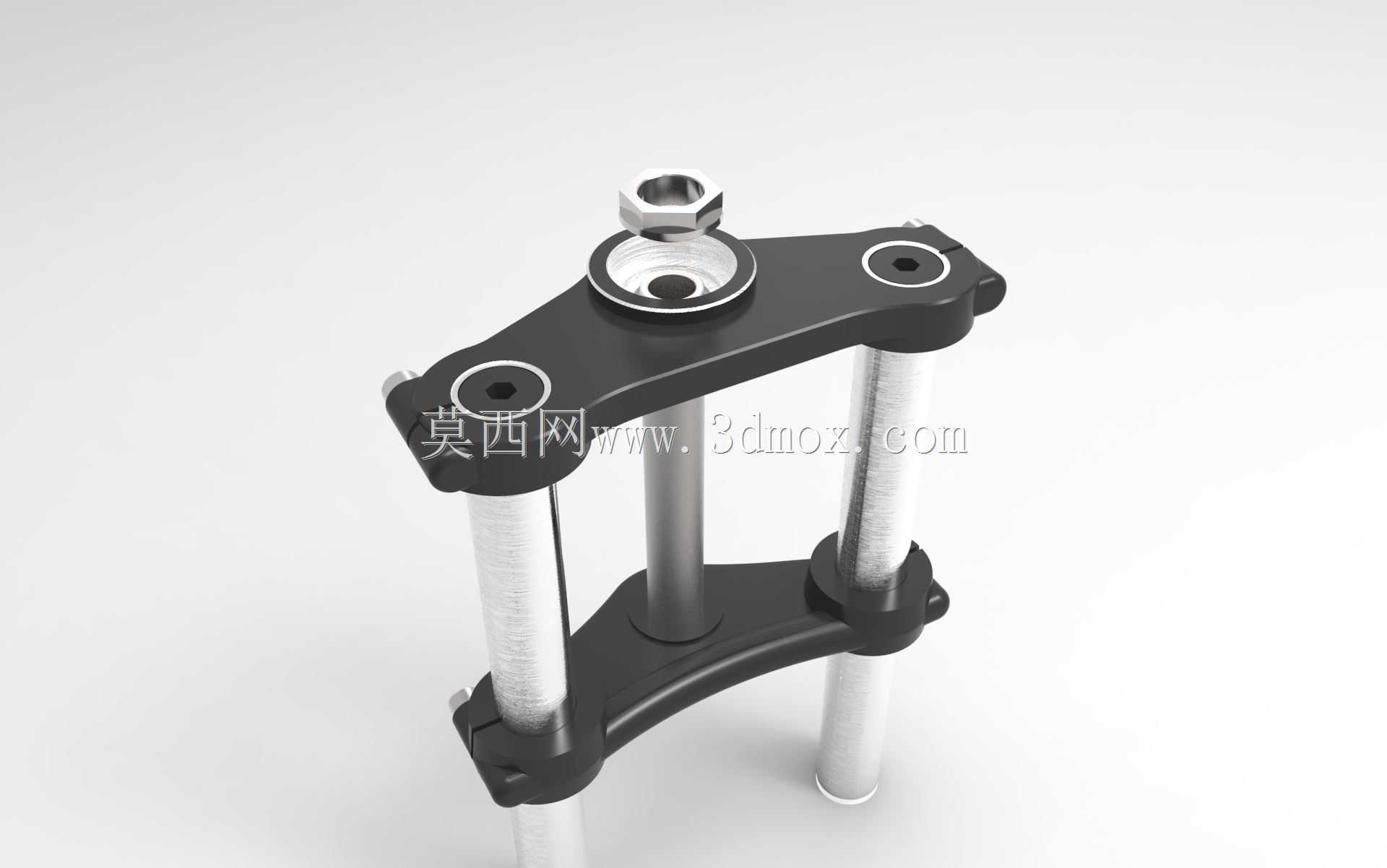

　　两个前减震安装孔的中心距严格匹配原厂前减震的间距，安装孔的内径公差控制在H7级别，和减震筒的配合间隙控制在合理范围，既不会因为间隙过大出现减震晃动，也不会因为间隙过小导致装配困难，中心转向柱的安装孔预留了锁紧螺母的安装空间，装配后锁紧螺母不会突出板件上表面，能够保证仪表安装后保持平整。从实际使用场景来看，这套结构能够承受日常街道骑行、轻度山路驾驶的载荷，夹持结构的锁紧力经过校核，在急刹车、转向受力的工况下不会出现减震筒滑移、板件变形的问题，仪表安装位的高度经过调整，骑行时的视线角度刚好能够清晰读取仪表数值，不需要低头偏移视线，提升骑行过程中的安全性。下三叉板的减震夹持位置同样做了等长的夹持段设计，和上板的夹持段长度保持一致，

　　保证两根减震筒的受力均匀，避免单侧夹持力不足导致的减震偏斜，板件边缘都做了倒角处理，没有尖锐的棱角，装配和后续维护过程中不会划伤手部或者管线。整个结构的设计没有多余的装饰性结构，所有的造型特征都服务于功能需求，同时兼顾复古改装的外观协调性，对于老车翻新、个性化改装的场景来说，不需要额外调整周边部件的安装位置，直接替换即可完成装配，适配性较强。
