本田CBR摩托车上三星转向连板结构设计

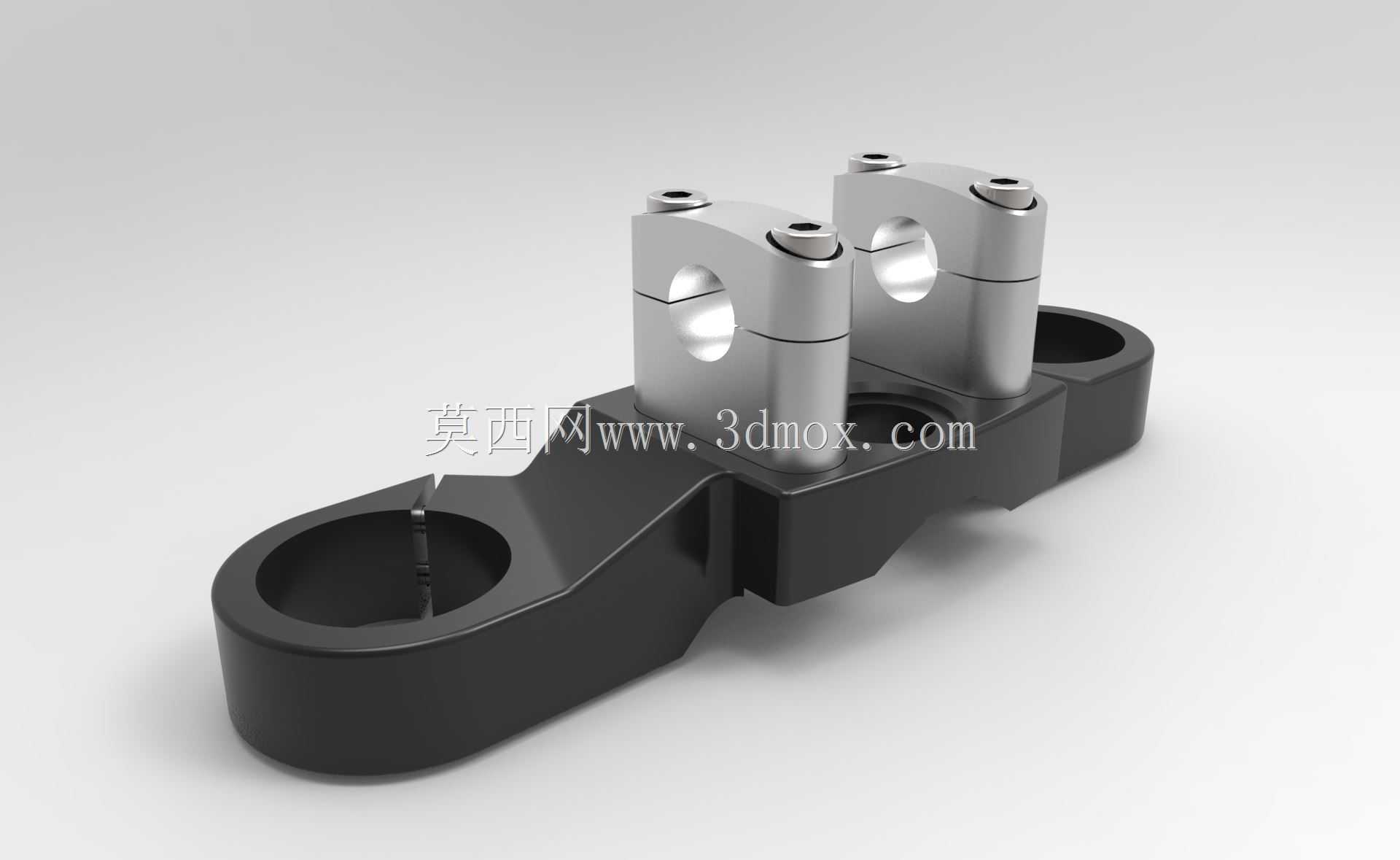

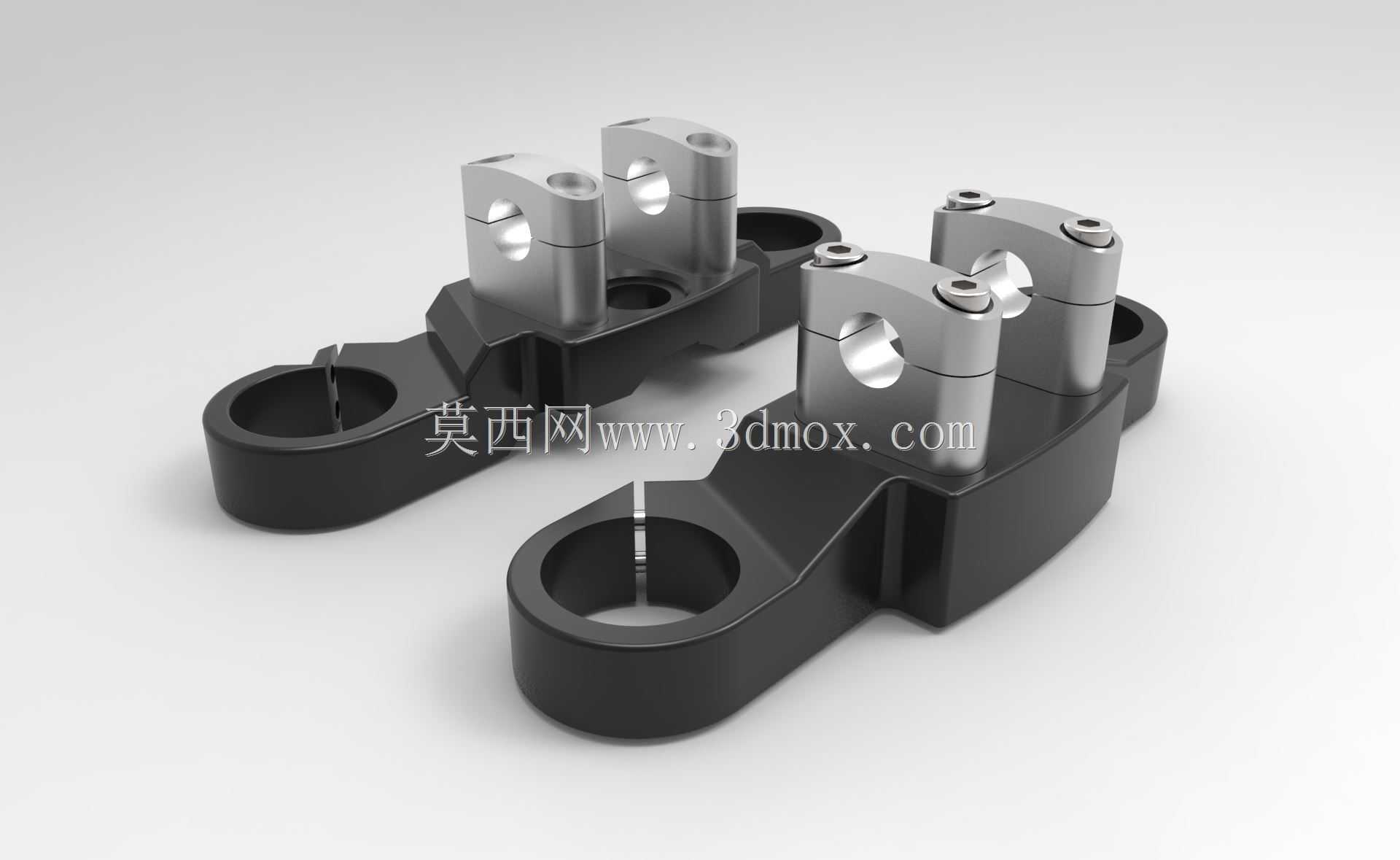

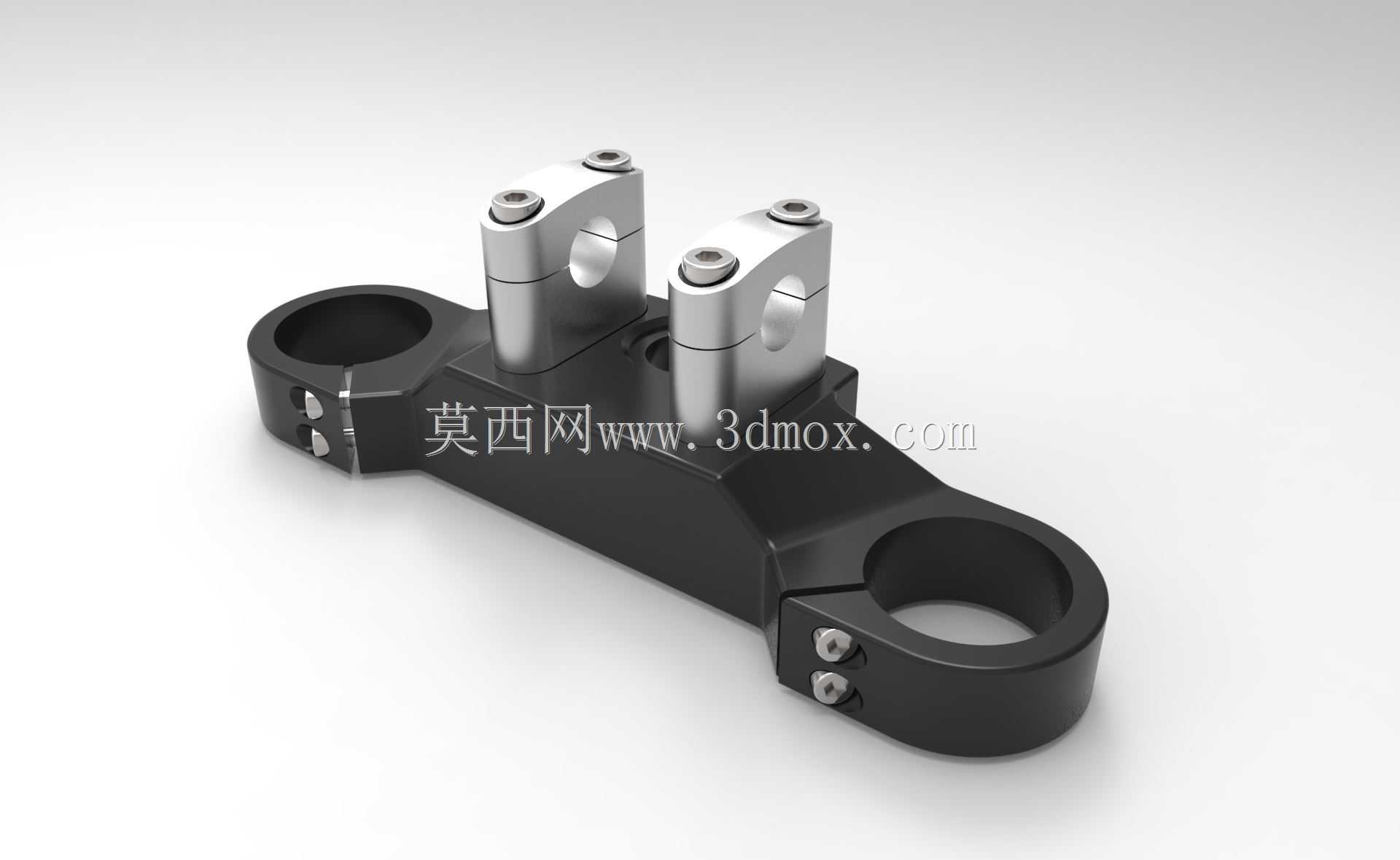

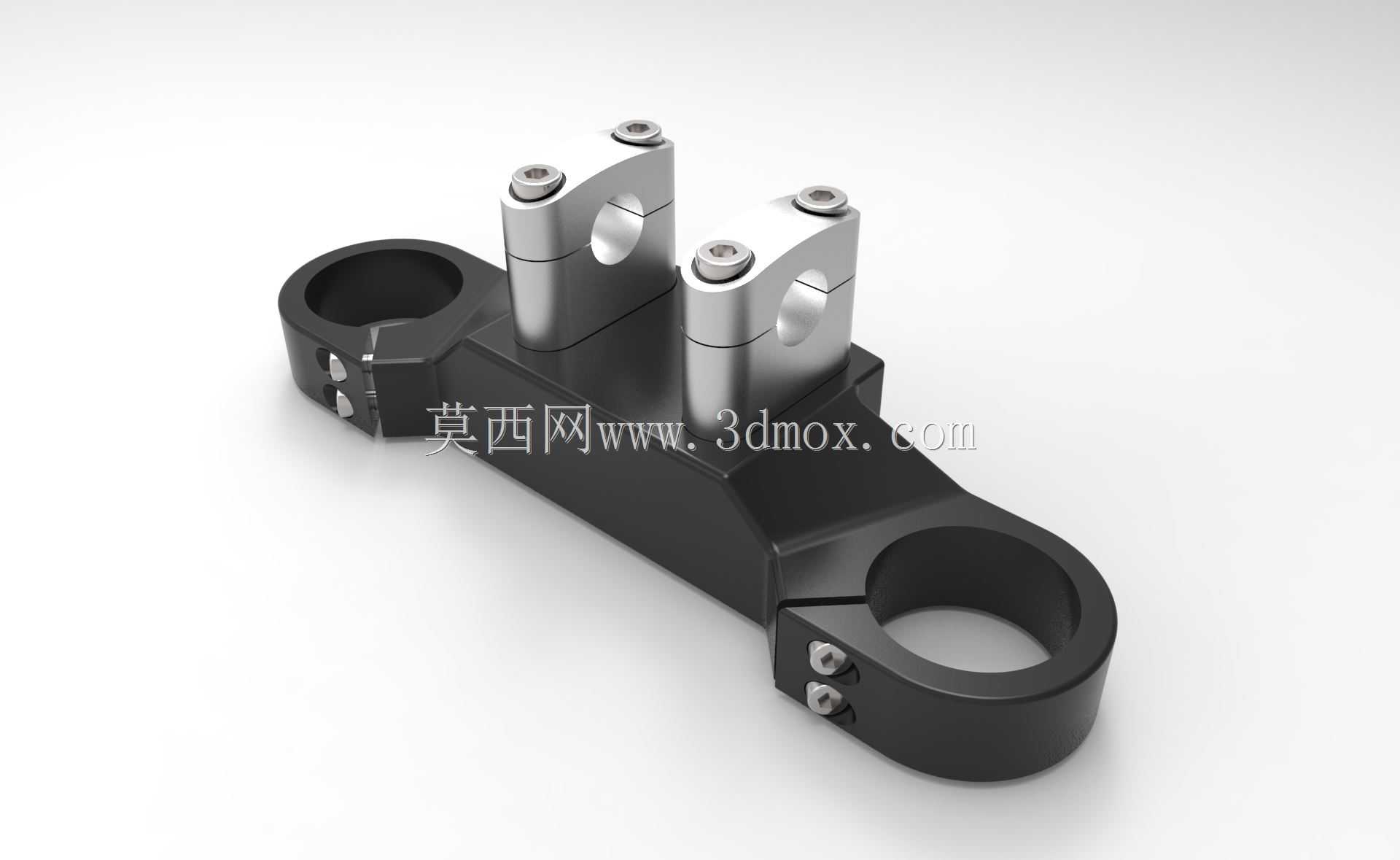

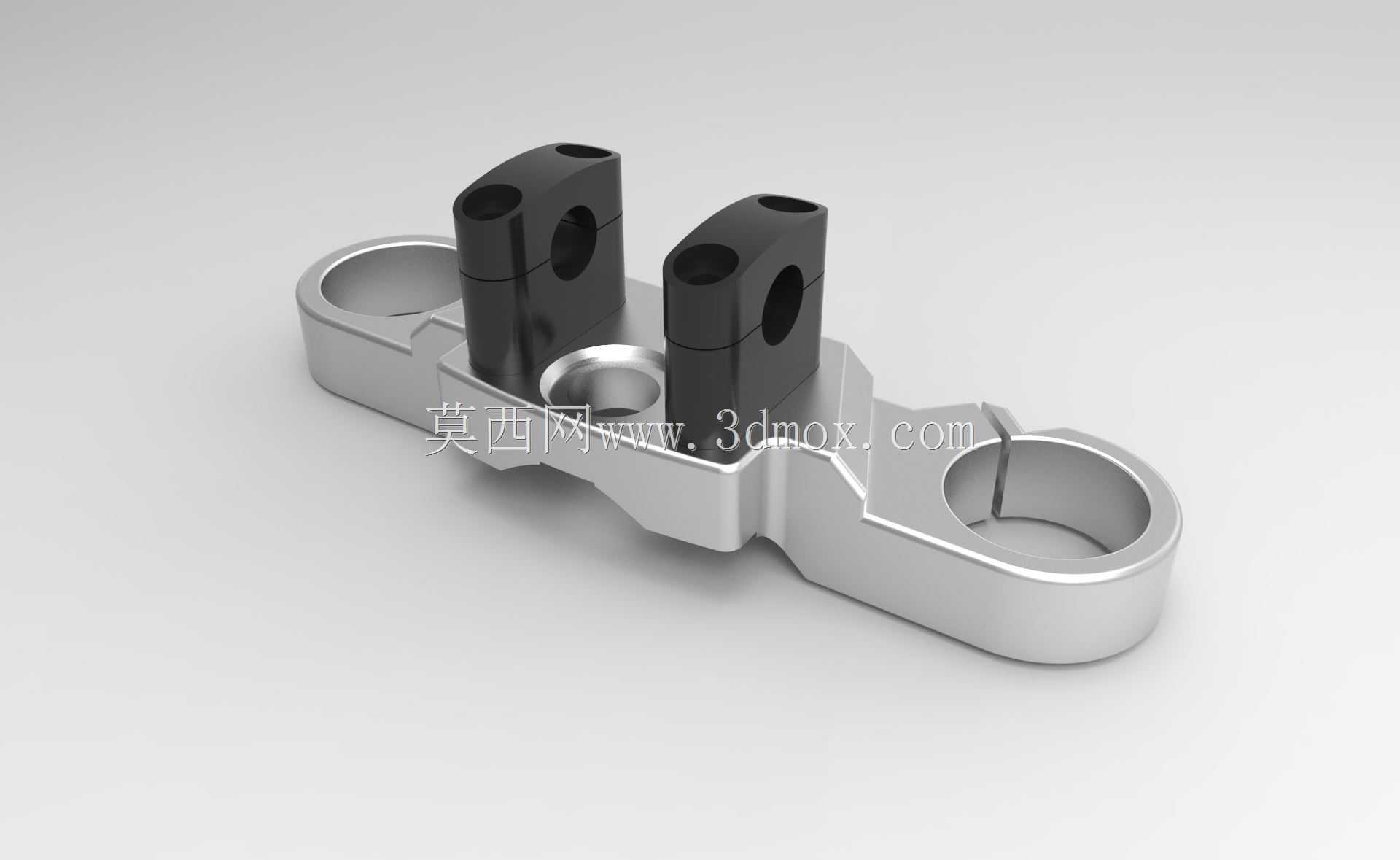

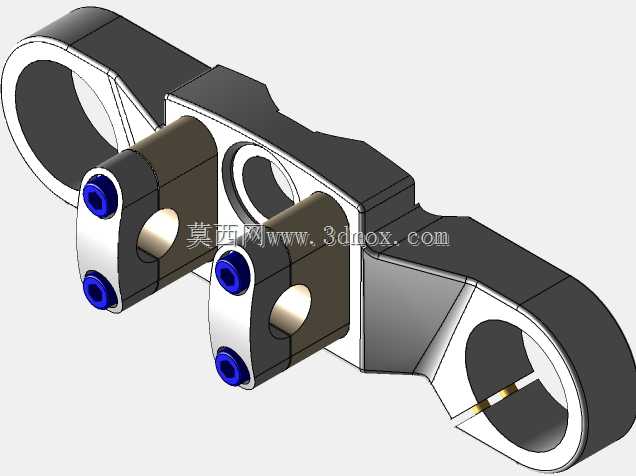

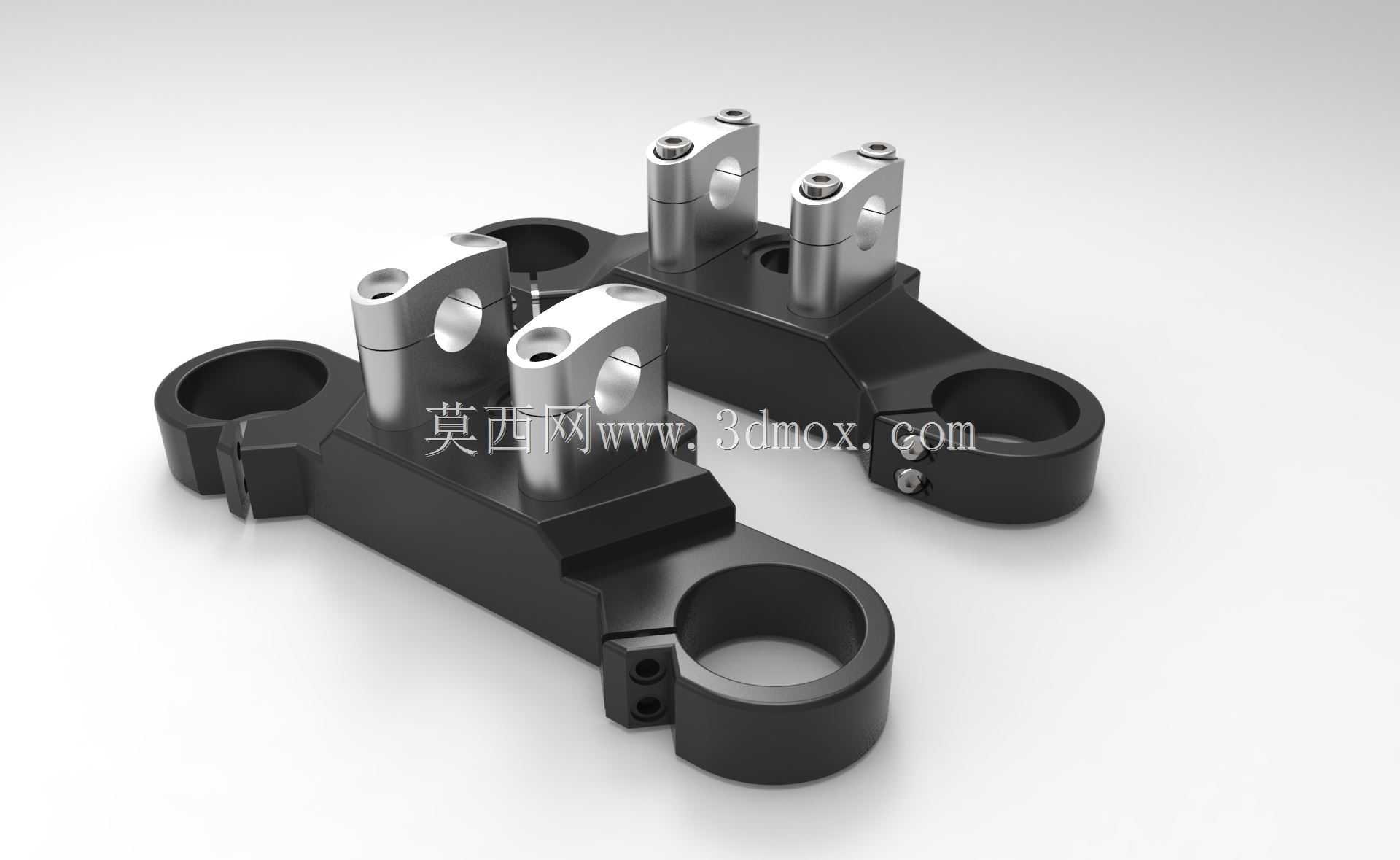

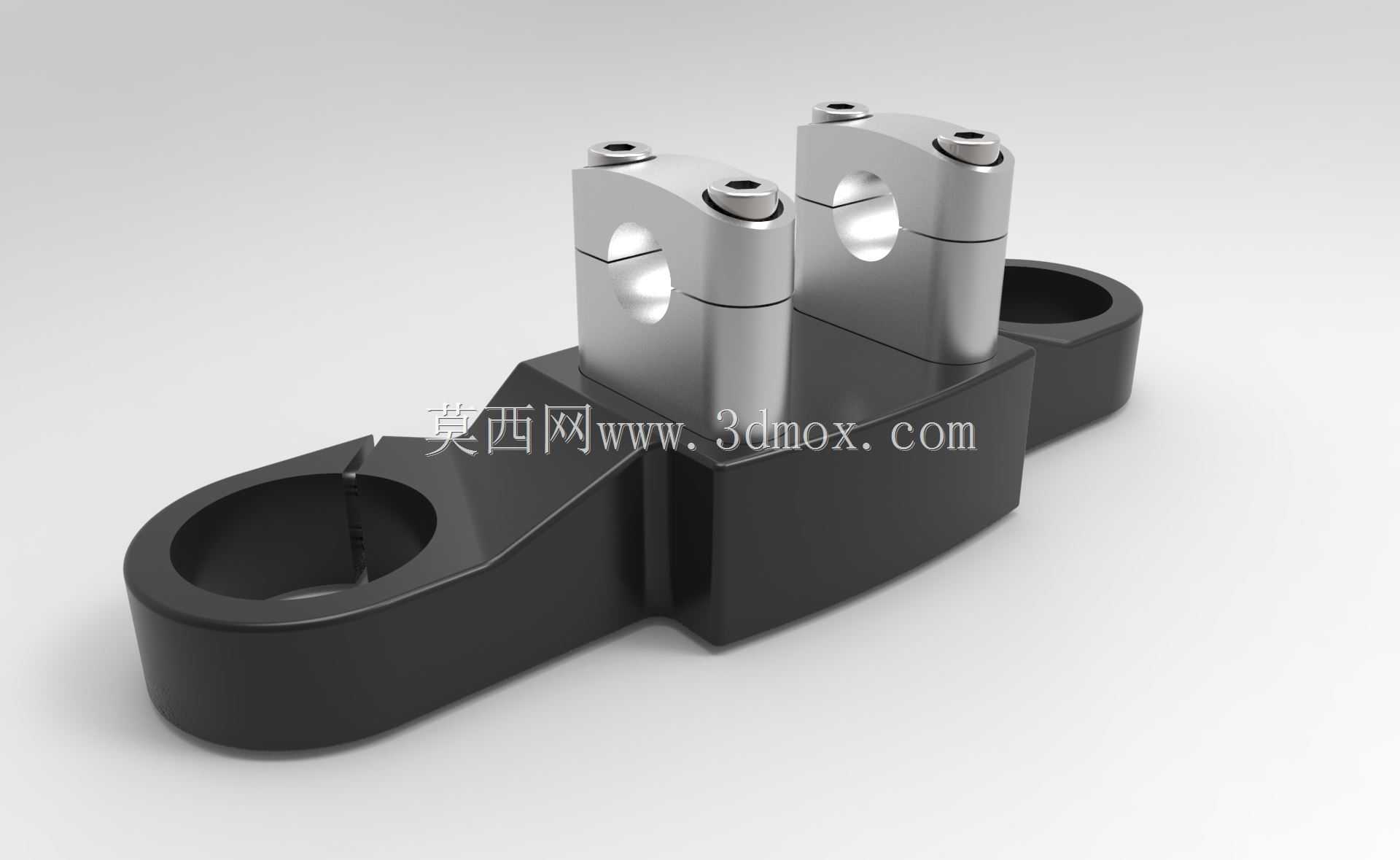

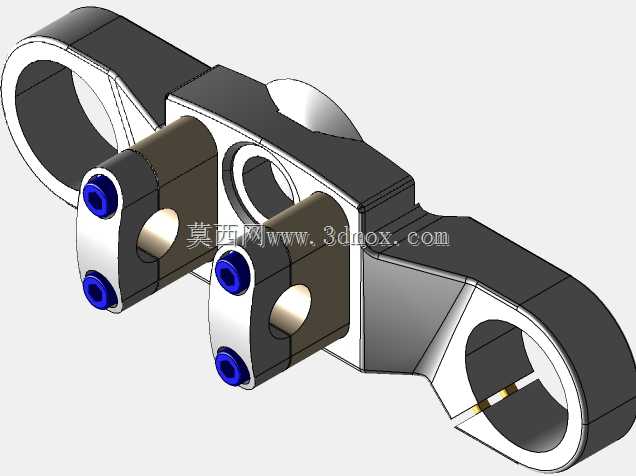

该部件是大排量运动摩托车转向系统的核心承载连接件，主要应用于本田CBR系列街跑车型的前悬架与转向操纵机构的衔接场景，日常骑行过程中承担着传递转向力矩、固定前减震筒、支撑上联板操纵组件的核心作用，是摩托车行驶系统中兼顾操控精度与结构强度的关键零件。在实际整车装配场景中，该部件位于摩托车前部转向柱顶端，左右两侧的环形抱箍结构分别与两根前减震上管紧密配合，上方的两组夹装座用于固定摩托车方向把，中间的通孔结构与转向立柱精准配合，将车手施加在方向把上的转向力矩均匀传递至前减震与前轮，同时承受车辆行驶过程中来自路面的冲击载荷、制动时的前倾惯性力以及过弯时的侧向扭力，其结构强度与装配精度直接决定了车辆转向的精准度与高速行驶的稳定性。从功能特性来看，该部件采用分体式夹装抱紧结构，左右减震抱箍为整圆开口设计，通过螺栓锁紧产生的抱紧力实现与减震筒的无间隙配合，相比传统焊接式连板，装配公差更易控制，后期维护拆卸也更为便捷；上方的车把安装座采用独立凸台结构，可适配不同管径的改装车把，同时预留了仪表、线束、上联板装饰盖的安装点位，兼顾原厂装配兼容性与后期改装拓展性。设计过程中优先考虑了轻量化与结构强度的平衡，整体采用铝合金锻造基体的结构思路，在应力集中的抱箍锁紧位置、车把安装座根部做了加厚圆角过渡处理，非承载区域通过挖槽、减薄壁厚的方式降低整体重量，相比同规格钢制连板重量降低近40%，同时保证侧向抗扭强度满足大排量摩托车激烈驾驶的载荷要求。在安装边界设计上，两侧抱箍的中心距严格匹配CBR车型前减震的安装间距，抱箍内径与原厂减震上管外径保持高精度公差配合，中间转向柱安装孔的同轴度、车把安装座的平行度均控制在机械加工的高精度公差范围内，锁紧螺栓的孔位深度、螺纹规格完全适配原厂标准紧固件，无需额外改装即可直接替换原厂部件，安装后方向把的转动行程无干涉，减震上下连板的同轴度偏差不会造成减震卡滞问题，能够保证转向操作的顺滑度，适配日常街道骑行、赛道激烈驾驶等不同使用场景的载荷需求。
