布尔管状车架摩托车挡风玻璃固定衬垫

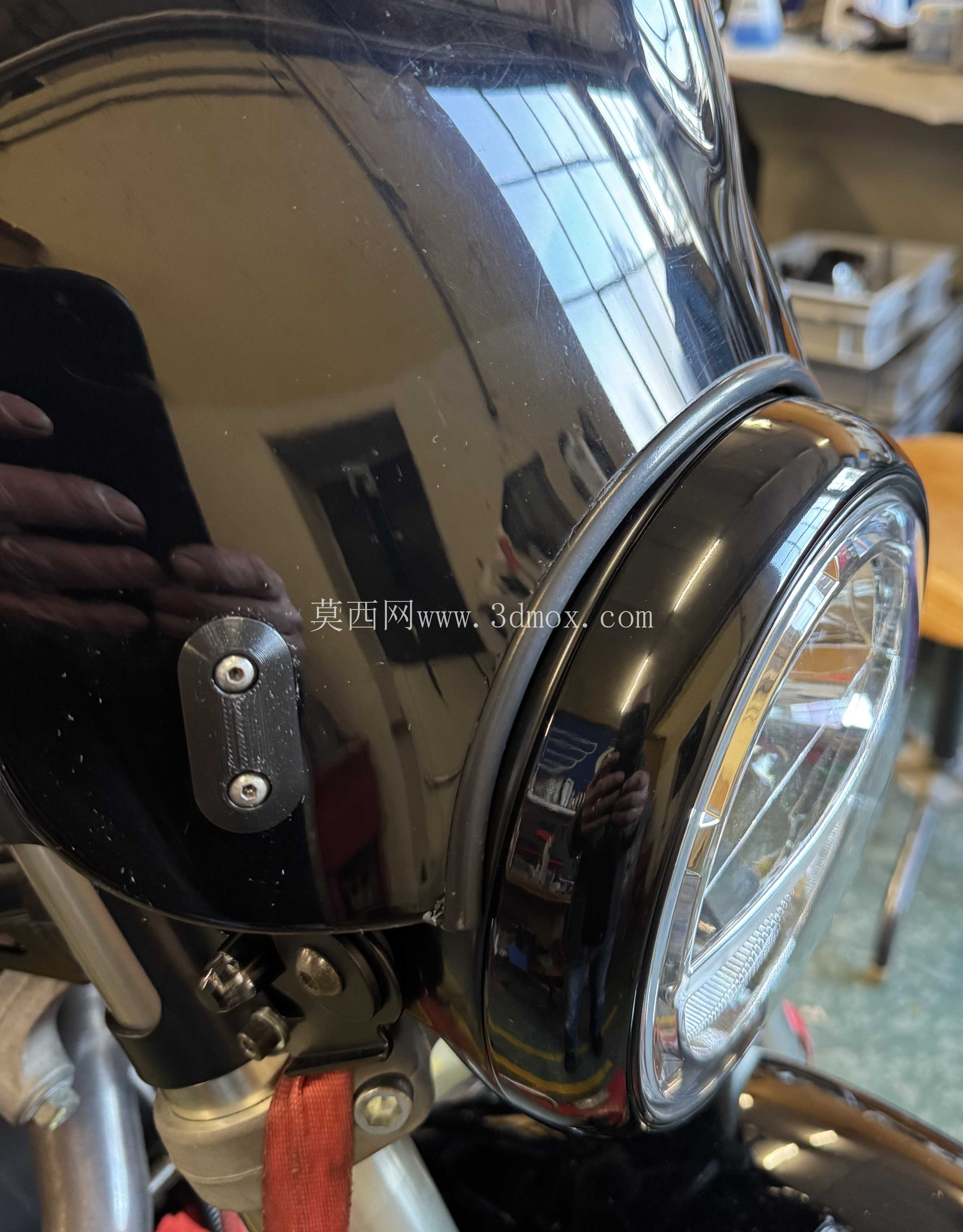

在美式运动摩托车的改装与原厂配件设计领域，布尔品牌的管状车架系列车型一直有着非常特殊的结构设计，其前整流罩与挡风玻璃的安装点位没有采用常规大包围车型的多点位刚性固定方案，而是依靠车头灯组侧方的两个小尺寸衬垫完成挡风玻璃下沿的定位与缓冲，这类衬垫看似是不起眼的小零件，却直接决定了骑行过程中挡风玻璃的受力状态与使用寿命。很多布尔X1、S1车型的老用户都会遇到原厂衬垫老化碎裂的问题，一旦衬垫失效，挡风玻璃在行驶风压与发动机振动的共同作用下，会在固定孔位处产生应力集中，短则数百公里就会出现裂纹，长则高速行驶时出现挡风玻璃脱落的风险，因此这类适配特定车型的小尺寸衬垫，是机车维护与改装场景中刚需度极高的替换零件。

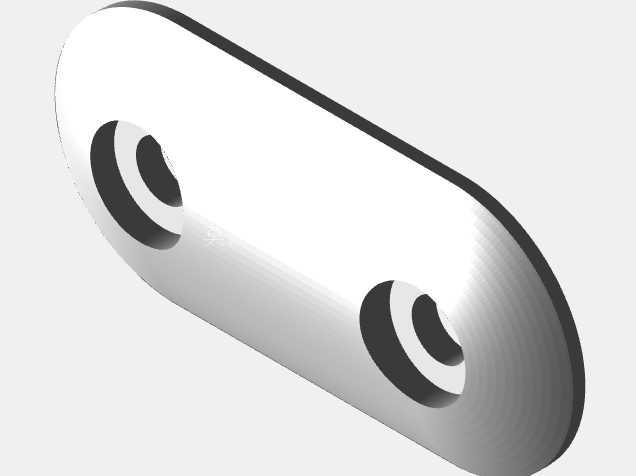

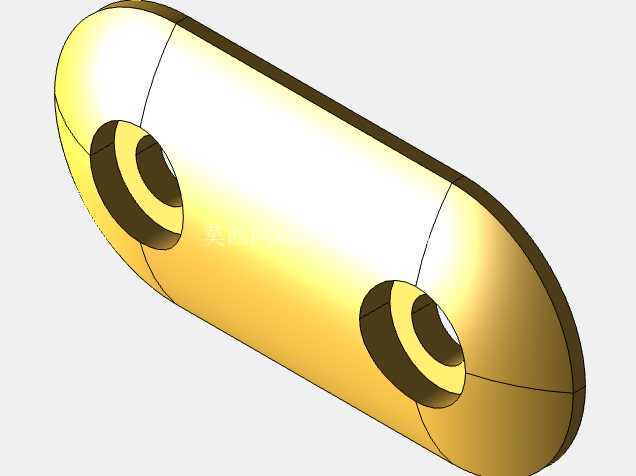

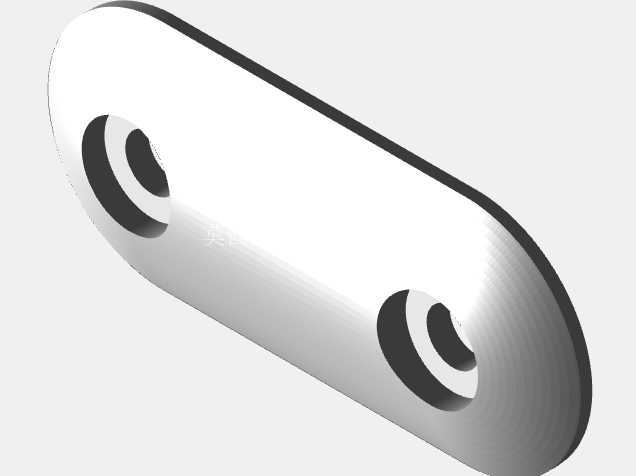

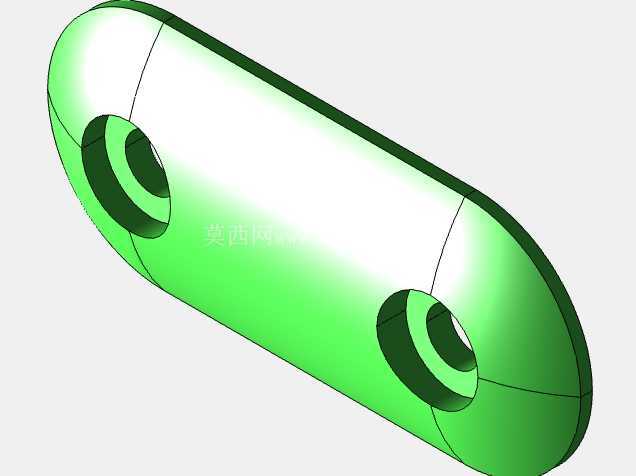

从实际功能来看，这类衬垫的核心作用有三点：首先是填补挡风玻璃安装孔与金属固定座之间的装配间隙，避免玻璃与金属硬接触；其次是缓冲发动机怠速振动、路面颠簸传递到挡风玻璃的交变载荷，抵消不同材质之间热胀冷缩产生的装配应力；第三是精准控制挡风玻璃的安装高度与倾斜角度，保证挡风玻璃下沿与车头整流罩的接缝均匀，避免高速行驶时气流从缝隙灌入产生额外风阻与风噪。设计这类衬垫的时候，首先要匹配不同车型的安装边界：适配Buell X1的版本，固定孔中心距为22mm，衬垫整体厚度为6mm，贴合挡风玻璃的一面做了1.5mm深度的沉台，刚好卡住3mm厚度的亚克力挡风玻璃，避免玻璃在衬垫表面出现横向滑移；适配Buell S1的版本，固定孔中心距为19mm，衬垫背面做了适配车头灯座圆弧面的弧度，贴合面的弧度半径与灯座外壳的R72圆弧完全匹配，安装后不会出现局部翘起的问题。

建模过程中需要重点关注几个细节：首先是两个安装孔的公差控制，孔位直径设计为5.2mm，适配M5的不锈钢固定螺丝，孔位与螺丝之间预留0.2mm的间隙，既方便安装对位，又不会因为间隙过大导致衬垫移位；其次是衬垫的边缘倒角，所有与玻璃接触的棱边都做了R0.8的圆角处理，避免尖锐棱边在振动过程中顶裂亚克力玻璃；第三是衬垫的材质适配结构，衬垫背面设计了0.5mm深度的网格凹槽，安装时可以填充少量硅酮密封胶，既可以增强衬垫与金属灯座的粘接强度，又可以避免雨水渗入安装缝隙造成金属件锈蚀。很多自行改装的用户会用普通橡胶板切割制作这类衬垫，但往往忽略了贴合面的弧度与沉台设计，安装后要么衬垫与灯座之间存在缝隙，要么玻璃无法完全卡入沉台，实际使用中还是会出现玻璃碎裂的问题。

从实际装车验证的角度来看，这类衬垫的压缩量需要控制在15%-20%之间，也就是螺丝拧紧后衬垫被压缩1mm左右，既可以保证足够的压紧力，又不会因为压缩量过大导致衬垫失去弹性。如果衬垫过硬，振动会直接传递到玻璃上，起不到缓冲作用；如果衬垫过软，高速行驶时挡风玻璃会产生小幅抖动，长时间使用后还是会在孔位处产生疲劳裂纹。建模时将衬垫的安装基准面与车头灯座的安装面完全重合，两个固定孔的位置度公差控制在0.1mm以内，保证安装时不需要额外扩孔或者打磨，直接替换原厂老化的衬垫即可。对于机车改装从业者来说，这类小尺寸零件的建模精度往往最能体现设计功底，不需要复杂的曲面结构，但每一个尺寸、每一处倒角、每一个贴合面的弧度，都直接影响最终的装车效果与零件使用寿命，很多时候用户需要的不是多么炫酷的改装件，而是能够精准匹配车型、解决实际故障的可靠替换件，这类衬垫的设计恰恰抓住了布尔管状车架车型的安装痛点，从结构上解决了原厂衬垫老化后挡风玻璃易碎裂的问题。
