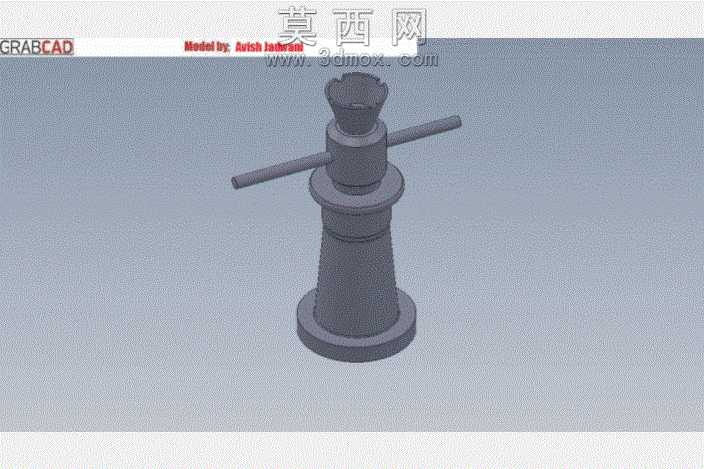

螺旋千斤顶全套结构三维建模设计

本套螺旋千斤顶三维模型采用自底向上的建模思路完成全结构搭建，首先针对核心传动部件进行参数化建模，依据梯形螺纹的传动特性设定螺距、牙型角等核心参数，通过螺旋扫描特征生成丝杆与螺母的配合螺纹，保证螺纹副的啮合间隙符合机械传动的实际公差要求，避免建模过程中出现干涉问题。底座部分采用回转体建模方式，通过拉伸、倒角、圆角特征完成底部支撑结构的搭建，底部加宽的支撑面设计充分考虑了顶升作业时的稳定性需求，边缘的圆角处理既符合实际加工的工艺要求，也避免了应力集中问题。顶升套筒部分采用同轴度约束与丝杆完成装配，内壁的导向槽结构通过拉伸切除特征实现，保证套筒在升降过程中仅做轴向移动不会发生周向转动。顶部的承托头采用异形拉伸结合圆角处理完成建模，顶部的凹槽结构适配不同规格的被顶升工件，避免作业过程中出现滑脱问题。操作横杆采用圆柱拉伸特征建模，与丝杆顶部的通孔采用间隙配合约束，还原实际使用时横杆可插拔、可转动的操作特性。整体装配过程中严格按照实际机械装配的约束关系添加同轴、重合、间隙等配合约束，所有活动部件均保留了符合实际运动逻辑的自由度，可直接用于运动仿真演示螺纹顶升的工作过程。材质渲染阶段，针对不同部件赋予对应的金属材质，底座与套筒采用铸铁材质表现厚重的承重质感，丝杆与操作横杆采用调质钢材质表现金属加工后的光洁质感，整体渲染效果还原了实际工业产品的金属光泽与表面处理特征，模型结构完整覆盖螺旋千斤顶的所有核心零部件，可用于机械原理教学、产品结构改进、装配工艺演示等多种场景，建模过程中所有特征均保留可编辑参数，方便后续根据不同承重需求调整尺寸参数完成衍生设计。
