剪式手摇螺旋起重千斤顶三维结构模型

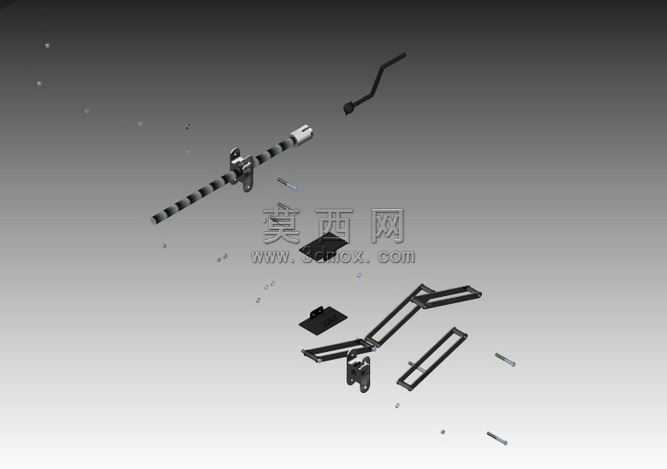

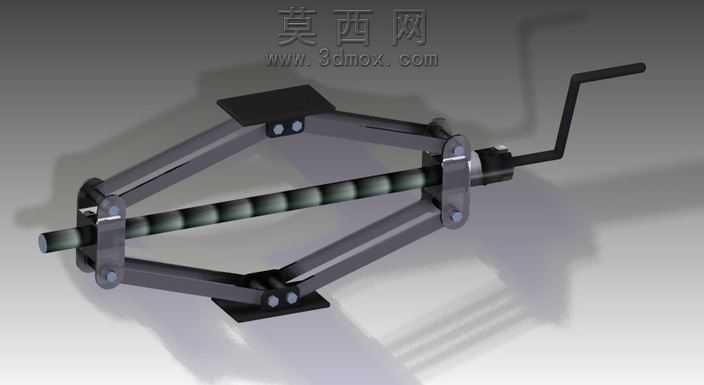

本作品为剪式手摇螺旋千斤顶的三维建模作品，建模过程依托三维机械设计软件完成，整体建模流程遵循机械设计的实际生产逻辑，从核心传动部件到外部支撑结构逐一完成参数化构建，确保各部件的尺寸配合符合机械传动的公差要求，能够完整还原剪式千斤顶的真实工作原理与结构特征。模型核心采用螺旋传动副作为动力输入与力放大的核心结构，传动螺杆采用梯形螺纹的参数化建模，还原了梯形螺纹传动自锁性强、承载能力大的特性，螺杆表面做了金属质感的材质处理，模拟钢制螺杆经过机加工后的哑光金属质感，螺纹牙型的建模精度足够清晰展现传动啮合的细节。剪臂部分采用两组对称的铰接连杆结构，每处铰接点都单独构建了铰接销轴与轴孔的配合结构，还原了剪式机构通过连杆夹角变化实现升降的运动逻辑，剪臂主体采用高强度钢材的材质设定，表面做了发黑处理的深色金属质感渲染，边缘做了符合机加工工艺的倒角处理，避免尖锐棱角的建模失真，上下支撑座分别构建了防滑支撑面，底部支撑座做了加宽的平面结构，模拟实际使用中增大接触面积提升稳定性的设计，顶部支撑座做了贴合起重接触面的防滑纹理处理。驱动端的手摇曲柄采用弯折杆结构，建模时还原了曲柄的力臂长度比例，确保手摇操作时的力臂符合实际使用的施力逻辑，曲柄与螺杆的连接部位做了方形传动配合结构，还原实际产品中防止传动打滑的结构设计。渲染阶段采用工作室级别的光照环境，通过主光源与辅助补光的搭配，清晰展现各部件的结构层次与材质质感，金属部件的反光度、粗糙度参数都经过反复调试，既体现金属材质的质感，又不会因为过强的反光遮挡结构细节，铰接部位的缝隙、螺杆与螺母的配合间隙都做了符合实际装配要求的处理，没有出现建模穿模、配合错位的问题。整体设计思路围绕剪式千斤顶的实际功能展开，完整复现了该类起重工具结构紧凑、升降行程稳定、依靠螺纹实现自锁保障使用安全的特点，各部件的建模比例协调，能够直观展现剪式千斤顶从动力输入到升降动作输出的完整传动路径，清晰呈现连杆铰接结构如何将螺杆的旋转运动转化为上下支撑座的直线升降运动，对于理解剪式起重机构的机械原理有着直观的展示作用。
