便携式一体化手持多媒体游戏终端结构设计

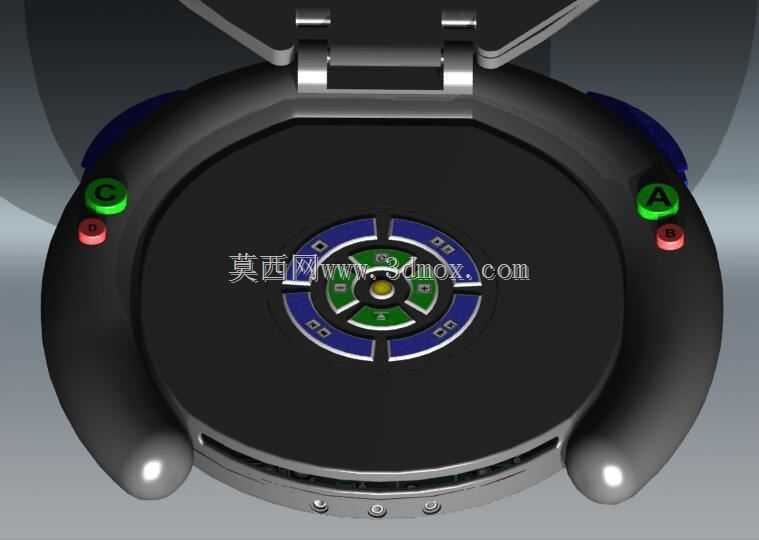

　　这款手持多媒体游戏终端的结构设计，核心围绕全独立一体化的使用需求展开，完全脱离外接显示设备的依赖，将显示、操控、多媒体播放、网络连接、供电接口等所有功能模块集成在单手持握的壳体内部，适配户外移动、居家休闲、差旅途中多场景的使用需求，用户无需额外搭配显示屏幕、外接主机等配件，单设备即可完成游戏运行、DVD影碟播放、数字音乐播放、网络浏览等全功能操作。从结构布局来看，整体壳体的曲面造型完全贴合双手持握的人体工学弧度，左右两侧的握持区域做了内收的弧面处理，表面预留了细微的防滑纹理加工位，长时间握持操作不会产生硌手、滑脱的问题。壳体上的功能按键做了明确的分区设计，左右握持区上方分别设置了两组主功能按键，采用不同色彩的键帽做功能区分，

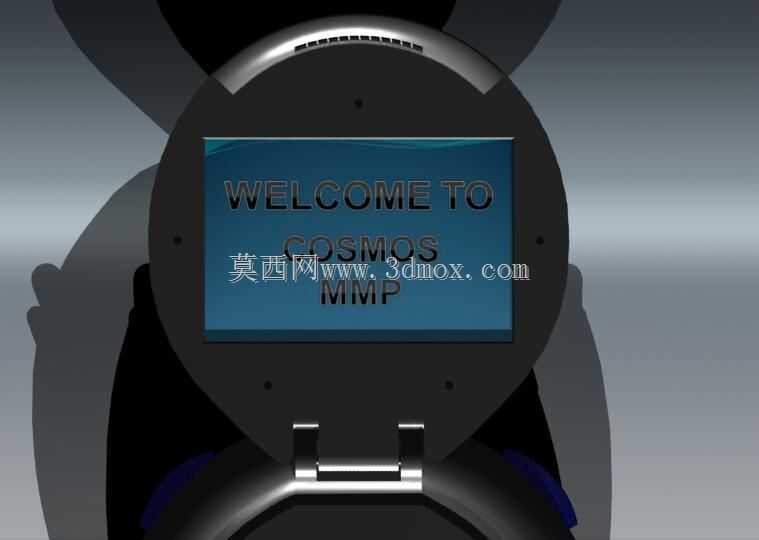

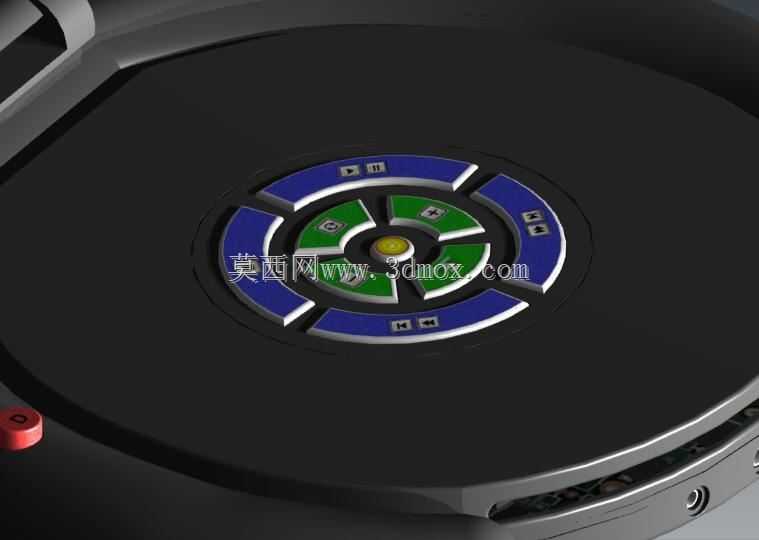

　　按键下方的触发行程预留了1.2mm的按压空间，适配游戏操作时的快速点按需求，避免长时操作的手指疲劳；设备中央区域设置了环形的方向控制组件，组件的四个方向触点做了凸起的定位筋，用户盲操作时可以通过触感快速识别方向位置，不需要低头确认按键位置，提升游戏操作的流畅度。壳体的结构设计充分考虑了内部元器件的安装空间预留，上下壳采用卡扣加螺丝的组合固定方式，螺丝孔位全部隐藏在底部的防滑胶垫下方，既保证壳体连接的结构强度，也不会破坏外观面的整体完整性。内部空间按照功能模块做了分区规划：上层靠近显示面的区域预留显示模组的安装位，中层预留电路板、功能按键模组、存储模块的安装空间，下层靠近壳体底部的区域预留电池仓、媒体读取模块、

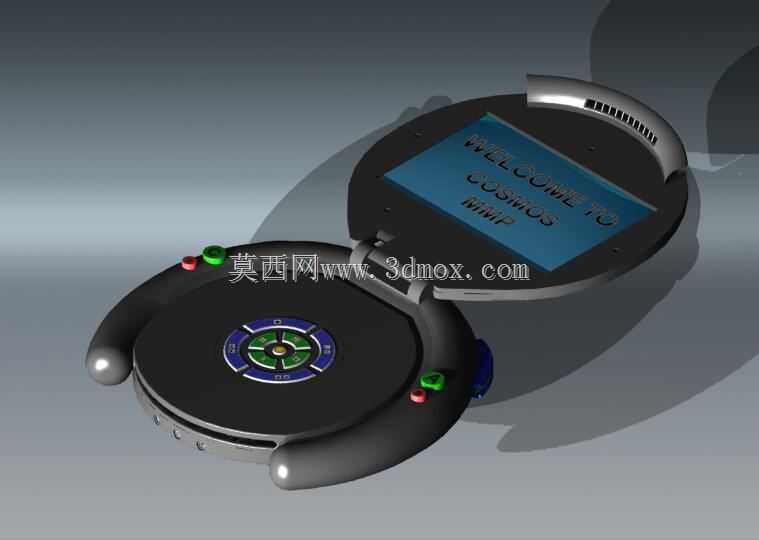

　　充电与数据接口的安装位置，各个模块之间预留了0.8mm的安全间隙，避免元器件装配时出现挤压干涉，同时也为后续的硬件迭代预留了一定的空间余量。壳体材质选用注塑成型的ABS塑料，外壳壁厚均匀控制在1.8mm，在按键安装位、接口开孔位、壳体铰接位置做了局部加厚处理，加厚区域壁厚控制在2.5mm，避免日常使用中摔落、挤压造成的壳体开裂；壳体的边缘全部做了R2以上的圆角过渡，没有尖锐的棱角，既提升持握的舒适度，也避免注塑过程中出现应力集中导致的成型缺陷。设备底部设置了媒体读取插槽、充电接口与数据传输接口，插槽的开口位置做了防尘塞的安装位，接口周边做了加强筋结构，避免频繁插拔接口造成的壳体开裂。设备顶部的翻盖结构采用金属铰接轴连接，

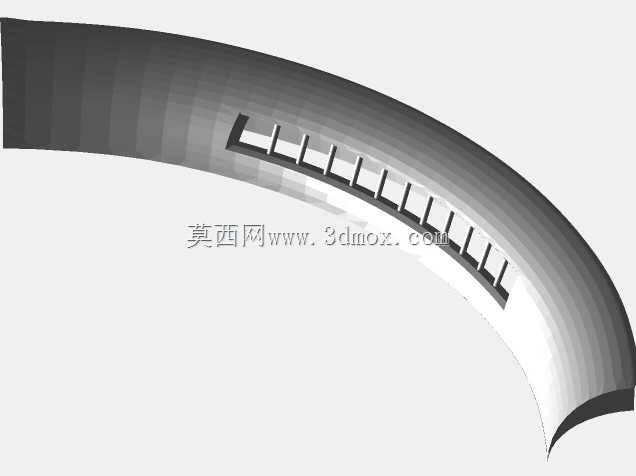

　　铰接轴的阻尼力矩经过调校，翻盖可以在0到120度的开合角度之间任意悬停，适配不同使用场景下的观看角度需求，铰接位置的壳体做了局部的加厚处理，保证上万次开合之后结构不会出现松垮、断裂的问题。从安装边界来看，设备整体的最大外轮廓尺寸控制在单手握持的合理范围内，左右握持区的最大宽度适配成年人手掌的开合尺度，设备整体重量控制在300g以内，长时间单手持握不会产生明显的负重感。在结构细节处理上，壳体内部的各个安装柱位都做了导向斜角设计，方便生产装配时元器件的快速对位，减少装配过程中的对位调整时间；壳体的出声孔位置设置在握持区的下方，持握时不会被手掌遮挡，保证声音传播的通畅；按键与壳体开孔之间预留了0.15mm的配合间隙，既保证按键按压的顺畅度，也避免间隙过大进灰影响内部元器件的使用寿命。这款设备的造型灵感来源于日常物品的形态提取，将独特的曲面轮廓转化为设备的整体壳体造型，既保证外观的辨识度，也没有牺牲结构的实用性与持握的舒适度，所有的造型曲面都服务于功能需求与持握体验，没有多余的装饰性结构，兼顾了外观设计的独特性与结构设计的实用性，适合作为便携多媒体娱乐终端的结构设计参考，也可为同类手持消费电子设备的壳体布局、按键排布、空间规划提供可落地的结构设计参考。
