车载酒后毒品检测警示终端结构设计

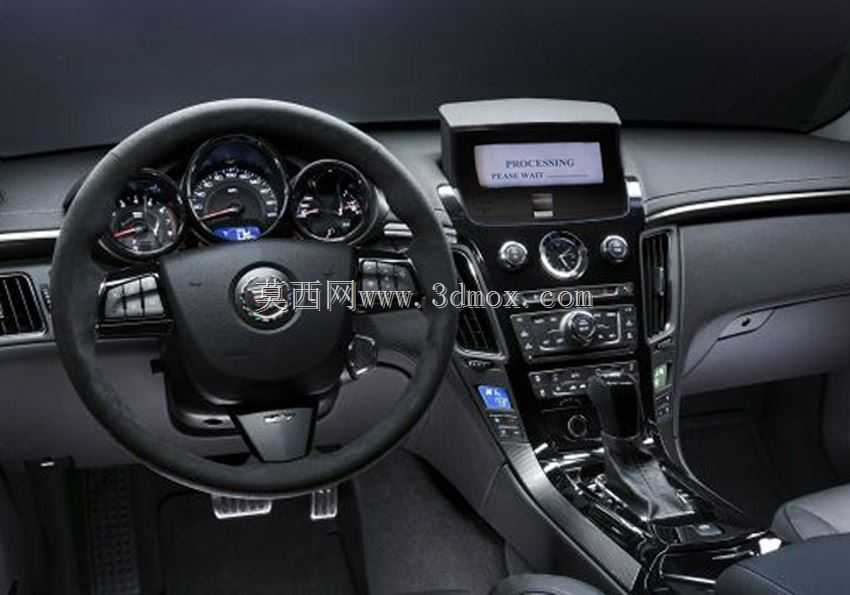

　　在道路交通安全管控场景中，涉酒涉毒驾驶始终是引发恶性交通事故的核心诱因之一，这类检测警示终端的设计初衷，就是从车辆启动前置管控环节切入，在驾驶行为发生前完成驾乘人员的状态筛查，从源头切断危险驾驶的可能性。不同于路面临检的抽查模式，这类终端可直接集成在车辆中控台区域，作为车辆启动的前置联锁环节，当驾乘人员进入车内后，设备可快速完成酒精与毒品代谢物的快速筛查，检测未通过时直接锁定车辆启动回路，同时输出警示信息，从硬件层面规避危险驾驶行为的发生。

　　从结构设计层面来看，这款终端采用一体化嵌入式盒体结构，整体外壳采用阻燃ABS材质注塑成型，正面预留矩形显示屏安装位，屏幕下方集成检测采样模块与出声孔组，整体外轮廓做圆角钝化处理，避免车内磕碰造成的二次伤害。设备的安装边界适配主流乘用车中控台的预留改装位尺寸，整体厚度控制在60mm以内，背部预留标准线束接插件接口，可直接对接车辆ON挡电源与启动控制回路，无需对车辆原有线路做大幅破改，适配后装市场的快速加装需求。

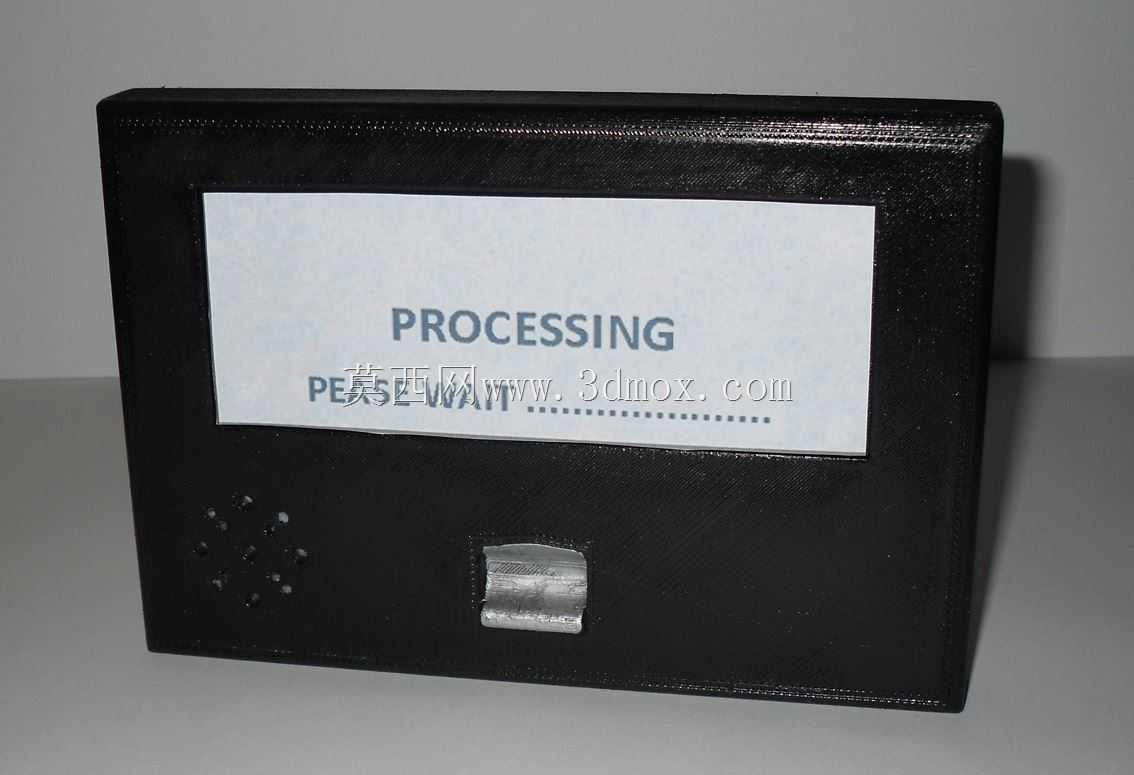

　　功能布局上，正面的显示屏采用低功耗TN屏，常态下显示检测进程提示信息，检测过程中同步显示进度状态，检测完成后根据结果输出对应的提示内容，检测通过时显示可正常启动提示，检测异常时输出红色警示内容，同时触发内置蜂鸣器发出持续警示音。屏幕下方的采样模块采用集气式采样结构，预留隐蔽式进气槽，配合内置的电化学传感器与荧光检测模块，可在3秒内完成呼气酒精浓度检测，同时可通过接触式采样完成毒品代谢物的快速筛查，采样模块做可拆卸式结构设计，日常使用中可快速更换采样头，避免交叉污染。出声孔采用矩阵式微孔排布，孔径控制在1.2mm，既保证蜂鸣器的声音传出效率，也能避免车内灰尘、液体溅入设备内部造成电路损坏。

　　设计过程中充分考虑车载场景的使用环境，设备内部电路板做三防漆涂覆处理，可适应-20℃到60℃的工作温度范围，适配不同地域的车内环境温度变化，外壳的接缝处做错位止口设计，配合橡胶密封胶条，达到IP54的防护等级，可应对车内日常的泼溅、积尘场景。设备的固定方式采用背部卡扣加侧边定位螺丝的组合结构，安装时先将卡扣卡入中控台预留卡槽，再锁紧侧边两颗M3固定螺丝即可完成固定，后期维护拆卸时仅需拧下侧边螺丝即可取出设备，无需拆解周边内饰件，大幅降低后期维护的工时成本。

　　从实际应用的适配性来看，这款终端不仅可适配乘用车后装改装，也可通过调整安装支架结构适配商用车、营运车辆的前置检测需求，针对营运车辆的高频使用场景，采样模块的传感器寿命做了冗余设计，可支持十万次以上的检测循环，屏幕表面覆盖防刮花亚克力面板，避免高频使用过程中造成的屏幕划痕。电路设计上采用宽电压输入方案，支持12V与24V车载电源输入，可直接适配不同车型的供电体系，无需额外加装电压转换模块，内部预留CAN总线接口，可对接车辆的行车电脑系统，将检测记录同步上传至车辆运营管理平台，满足营运企业的安全管控需求。

　　结构细节处理上，设备的边角全部做R3以上的圆角处理，所有外露的接缝处公差控制在0.2mm以内，避免出现凸起锐边，符合车载内饰件的安全标准。背部的散热结构采用隐藏式通风槽设计，利用车辆行驶过程中的空气对流完成内部电路的散热，无需加装散热风扇，既降低了设备运行的噪音，也减少了风扇进灰带来的故障点。设备的整体重量控制在350g以内，不会对中控台安装位造成额外的负重压力，长期使用也不会出现安装位变形、下沉的问题。
