创见USB闪存盘三维结构设计方案

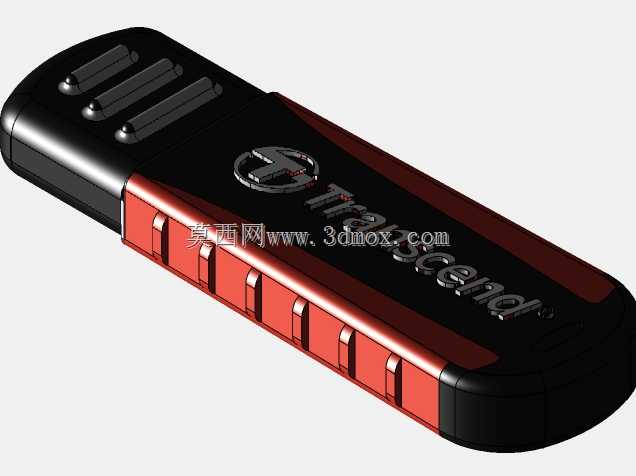

　　日常办公场景里，这类便携闪存存储设备的使用频次极高，不管是车间工位间传输加工程序文件，还是设计部门跨设备拷贝三维图纸、工艺文档，或是外出对接客户时携带项目资料，都离不开这类体积小巧的存储载体。做这款闪存盘的结构设计时，首先要平衡的是便携性与结构可靠性的关系，毕竟这类产品大多是随身揣在口袋、工牌挂绳或者工具包侧袋里，日常难免和钥匙、卡尺、螺丝刀这类金属物件磕碰，所以外壳的抗冲击结构是设计时的核心考量点之一。从结构分层来看，这款产品采用上下扣合的双色外壳设计，主体受力部分采用高强度工程塑料材质，表面做了防滑肋条结构，侧面的红色防滑区域不仅做了视觉区分，更重要的是增加插拔时的手指摩擦力，即便手上沾有少量切削液或者车间油污，

　　也能稳稳捏住完成插拔动作，不会出现打滑脱手的情况。外壳边缘全部做了R角过渡处理，没有尖锐棱角，一方面是避免揣在口袋里刮蹭衣物或者划伤皮肤，另一方面也能在跌落时分散冲击力，减少内部PCB板与存储芯片受到的瞬时冲击。端盖部分和主体采用卡扣式配合，卡扣的扣合量经过反复调校，既不会因为扣合过紧导致拔开端盖费力，也不会因为扣合太松放在包里意外脱落，导致USB接口进灰或者被异物磕碰损坏。接口部分的金属屏蔽罩厚度做了针对性加强，因为日常使用中很多人插拔U盘时习惯捏着端部晃动摇拽，太薄的屏蔽罩很容易出现变形，导致接口和设备USB插槽接触不良，加厚的屏蔽罩能承受更大的侧向掰扯力，提升接口的使用寿命。内部的结构腔体完全围绕核心元器件布局设计，

　　PCB板的固定采用壳体内部定位柱加筋位限位的方式，不需要额外打螺丝，既减少了装配工序，也避免螺丝松动带来的内部元器件晃动问题，存储芯片和主控芯片的位置对应壳体做了局部加厚的防撞区域，即便从一米左右的工作台高度跌落，也能通过壳体的形变吸收大部分冲击力，避免芯片虚焊或者损坏。尺寸设计上，整体长度控制在常规手指握持的舒适范围内，宽度适配标准USB接口的相邻插槽间距，不会出现插入设备后挡住相邻USB口的情况，厚度控制在便携性与内部元器件容纳空间的平衡点，既不会做得过于厚重影响携带，也不会因为太薄导致结构强度不足。表面的品牌标识区域采用下沉式设计，标识做在壳体的凹槽内，日常插拔摩擦不会直接磨掉标识内容，长期使用也能保持外观的辨识度。

　　尾部的挂绳孔位置做了局部加厚处理，挂绳孔的边缘做了圆弧过渡，避免挂绳长期摩擦被割断，方便用户把U盘挂在钥匙串或者工牌挂绳上，减少遗失的概率。在做三维建模的过程中，所有的扣合结构、筋位厚度、拔模角度都严格按照注塑生产的工艺要求设置，壳体的壁厚保持均匀，避免出现注塑缩痕或者翘曲变形的问题，卡扣位置的形变预留量也经过反复模拟验证，确保装配后卡扣的形变在材料的弹性形变范围内，不会出现断裂或者松脱的情况。防滑肋条的高度和间距也经过人体工学适配，肋条高度控制在0.3mm左右，既能够提供足够的摩擦力，也不会因为凸起太高容易积攒灰尘或者硌手。从实际使用的场景出发，这款产品的结构设计完全覆盖了日常办公、工业现场作业、外出商务对接等多场景的使用需求，没有多余的花哨结构，所有的外观设计都服务于实际使用的功能性，不管是插拔的手感、携带的便利性还是抗摔耐用的结构强度，都能满足高频次使用的要求。建模过程中对各个配合面的公差做了合理分配，壳体之间的配合间隙控制在0.1mm以内，既保证装配的顺畅度，也不会出现配合缝隙过大进灰的问题，USB接口的伸出长度严格符合通用串行总线的物理接口规范，能适配各类台式机、笔记本、工业设备的USB插槽，不会出现插不到位或者无法插入的兼容性问题。
