Weiland10针面板连接器结构设计

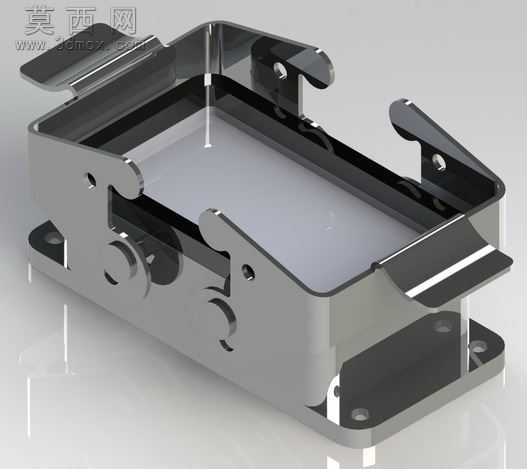

本作品为Weiland10针面板连接器的三维建模设计，建模阶段严格遵循工业接插件的实际生产尺寸规范，先通过草图绘制勾勒出连接器底座、卡扣弹片、侧边锁合结构的基础轮廓，再通过拉伸、切除、钣金折弯等特征命令逐步构建各部件实体，针对卡扣处的弹性形变结构做了细节优化，保证各部件装配间隙控制在合理公差范围内，避免出现干涉问题。材质配置上，主体金属外壳采用哑光镀锌钢材材质参数，调整金属粗糙度、反射率参数还原真实钣金件的磨砂金属质感，内部绝缘基座部分配置阻燃工程塑料材质，通过调整漫反射颜色、高光参数区分金属与非金属部件的视觉差异，渲染阶段采用三点布光方案，主光源从斜上方45度投射凸显金属外壳的棱边结构与曲面弧度，辅光源补亮底部暗部避免结构细节被阴影遮盖，添加微弱环境光反射提升整体质感真实度。结构设计上，两侧的弹性卡扣采用对称式布局，既可以实现连接器与面板的快速卡合固定，也能在需要拆卸时通过按压卡扣实现快速分离，底座预留的安装孔位对应标准面板安装尺寸，保证产品可以直接适配常规工业面板的安装需求，内部的针脚排布严格遵循10针连接器的引脚间距规范，同时做了防呆结构设计避免插反问题。设计思路围绕工业接插件的实用性与可靠性展开，在保证结构强度满足插拔受力需求的前提下，尽可能优化钣金件的折弯工艺，减少不必要的复杂结构降低生产加工难度，同时针对插拔过程的受力点做了加厚处理，提升产品的使用寿命，插入模拟部分还原了连接器对接过程的运动轨迹，验证了卡扣锁合与解锁的动作流畅度，确保实际使用时插拔手感顺畅、锁合牢固不会出现松脱问题。
