户外设施前置弧形遮雨遮阳顶篷结构

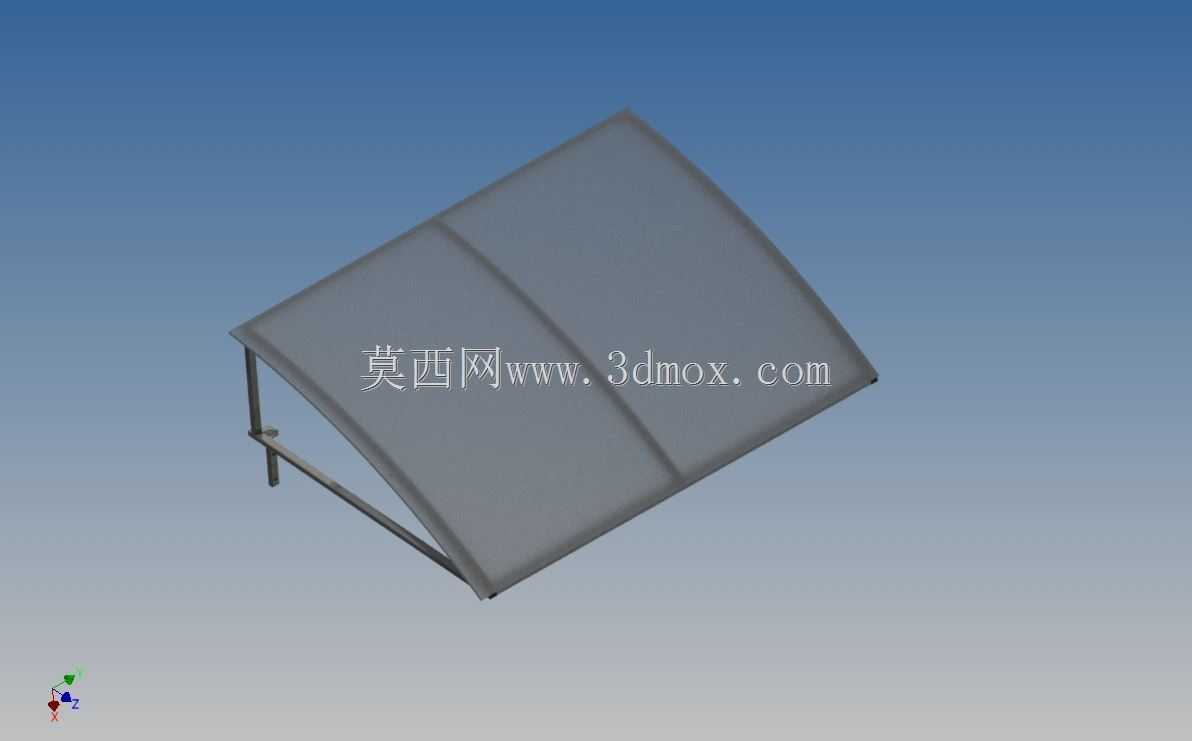

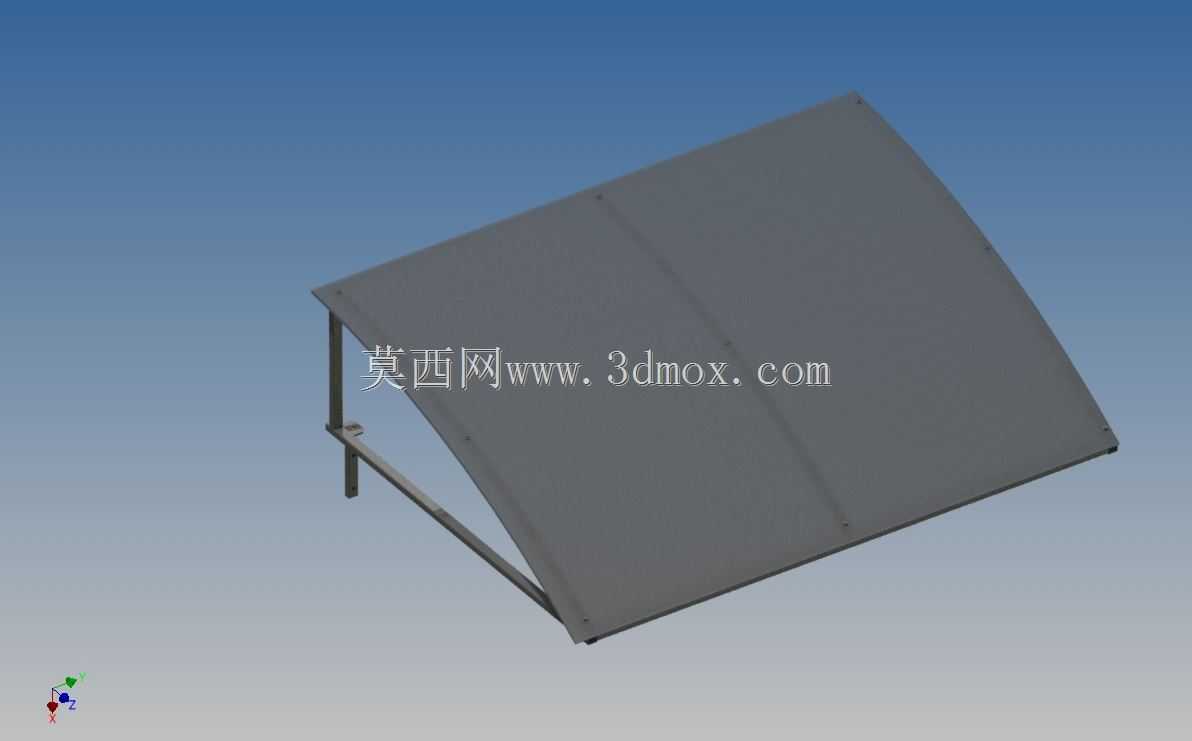

　　这类前置顶篷结构常应用在户外值守岗亭、临街小型售货亭、工程设备操作舱的前端区域，核心作用是为出入口位置提供定向的遮雨、遮阳防护，避免雨水直接顺着立面流进入口通道，同时阻挡正午时段直射的阳光，降低入口区域的眩光与局部温升。从结构组成来看，主体防护面板采用分块式钣金拼接设计，整体沿宽度方向做了平缓的弧形曲面处理，相比平面板材，弧形结构一方面能引导雨水快速向两侧边缘排放，减少面板中部的积水残留，另一方面曲面的抗弯刚度更高，在同等板材厚度下可以承受更大的积雪荷载与瞬时风压，降低极端天气下板材变形的概率。面板的拼接位置做了叠边压合处理，拼接缝隙处预留了密封胶填充槽，安装时在槽内填充耐候密封胶即可阻断雨水渗漏路径，

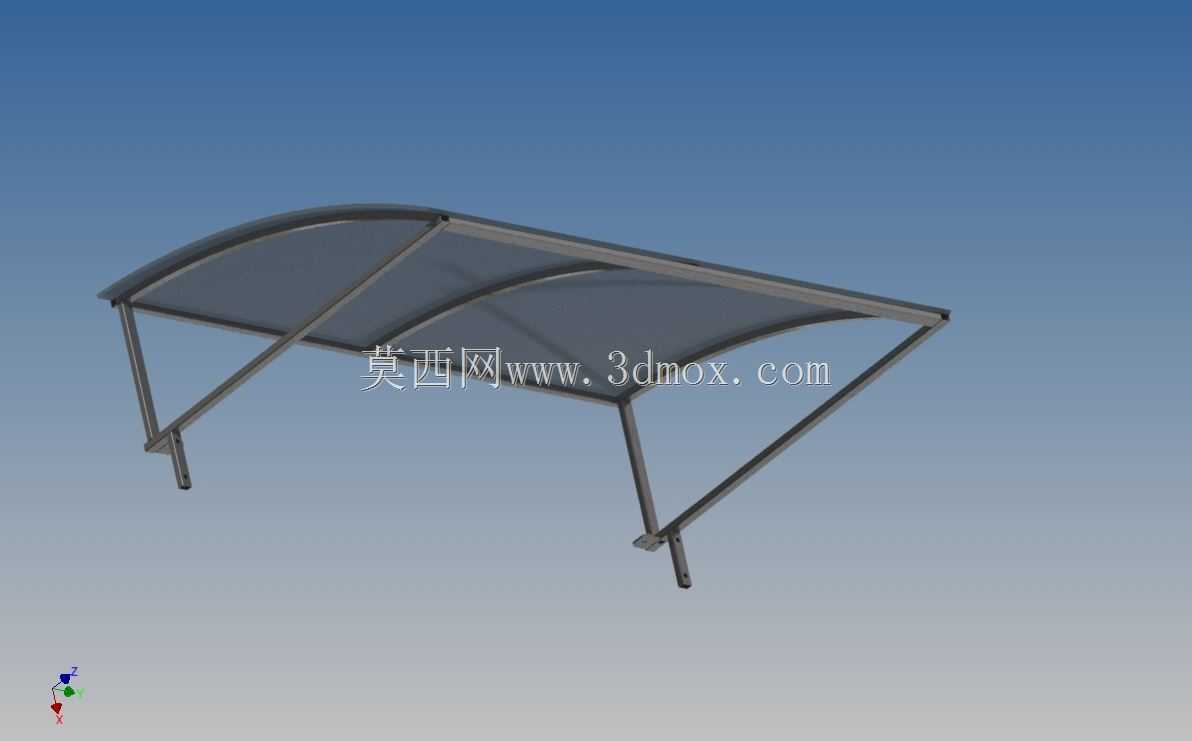

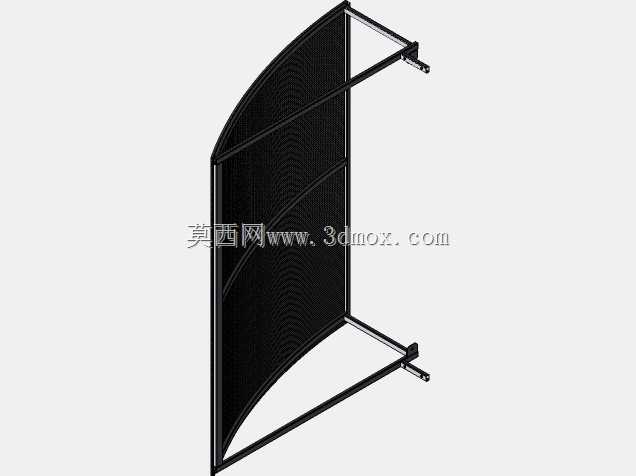

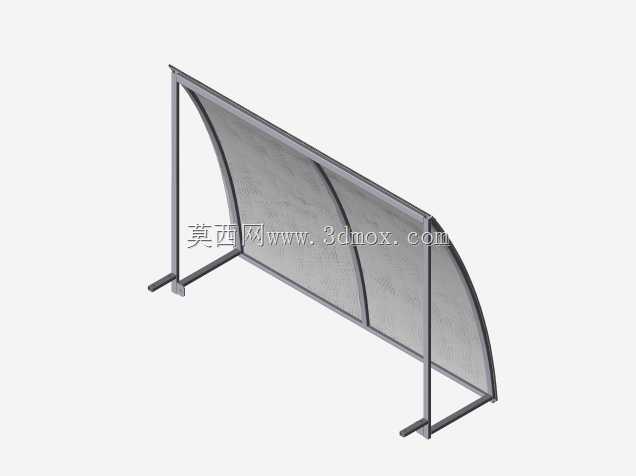

　　不需要额外在面板表面铺设防水卷材，减少后期维护的工作量。支撑部分采用单侧斜撑加侧边固定的组合形式，靠近安装立面的一侧通过折弯角码与主体结构的预埋安装点连接，角码上开设长圆形调节孔，允许安装时根据立面的实际平整度做±5mm的位置微调，抵消土建或主体结构施工带来的安装误差；前端的斜向支撑杆采用矩形空心型钢制作，杆体两端分别通过焊接连接座与面板背面、下部固定点位铰接，铰接结构可以释放温度变化带来的热胀冷缩应力，避免长期使用过程中面板与支撑件的连接位置出现应力开裂。设计过程中首先要明确安装边界的尺寸约束，顶篷的外伸长度需要根据入口的进深确定，常规场景下外伸尺寸控制在800mm到1200mm区间，既能保证入口区域的防护覆盖范围，

　　又不会因为外伸过长导致支撑结构受力过大；整体宽度需要比入口门洞两侧各宽出150mm到200mm，避免侧风裹挟的雨水从侧边飘进入口。面板的弧形曲率需要结合安装区域的年降雨量调整，降雨量大的区域适当加大曲率，加快排水速度，降雪量大的区域除了加大曲率外，还需要适当增加面板板材的厚度，同时加密背面的加强筋布置间距，提升整体抗载能力。面板背面的加强筋沿宽度方向等距布置，筋体采用与面板同材质的钣金折弯件，通过塞焊与面板连接为整体，避免大尺寸薄板在长期使用中出现鼓胀变形。安装时需要先在主体结构上标记固定点位，打孔后植入膨胀螺栓固定侧边连接角码，再将预组装好的顶篷面板与角码临时固定，调整斜撑杆的角度使面板前端保持5%左右的向下倾斜坡度，

　　确认坡度符合排水要求后再拧紧所有连接螺栓，最后在所有连接缝隙处打密封胶做防水处理。这类结构的设计需要兼顾防护性能与结构轻量化，在满足荷载要求的前提下尽量降低整体自重，减少对主体安装结构的载荷负担，同时外露的金属构件表面都需要做户外级喷塑处理，提升耐锈蚀能力，延长户外使用的寿命。实际应用中，这类顶篷还可以根据使用场景在面板下方加装照明灯具、监控设备的安装支架，不需要额外在顶篷上打孔，直接利用面板拼接位置的预留间隙固定支架即可，拓展附属功能的安装便利性。
