简易胶合板立式置物电视架结构设计

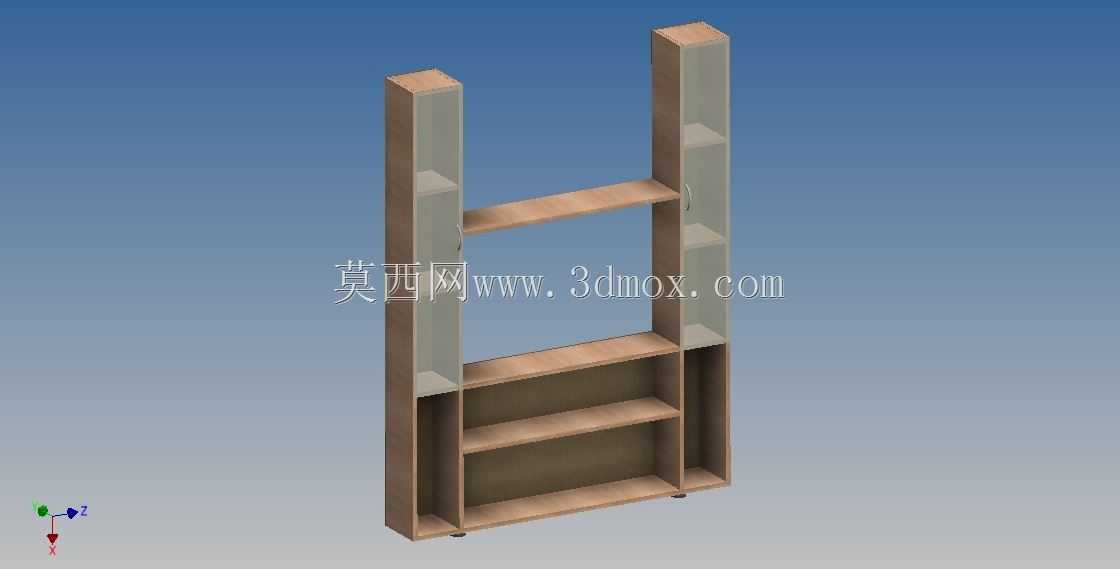

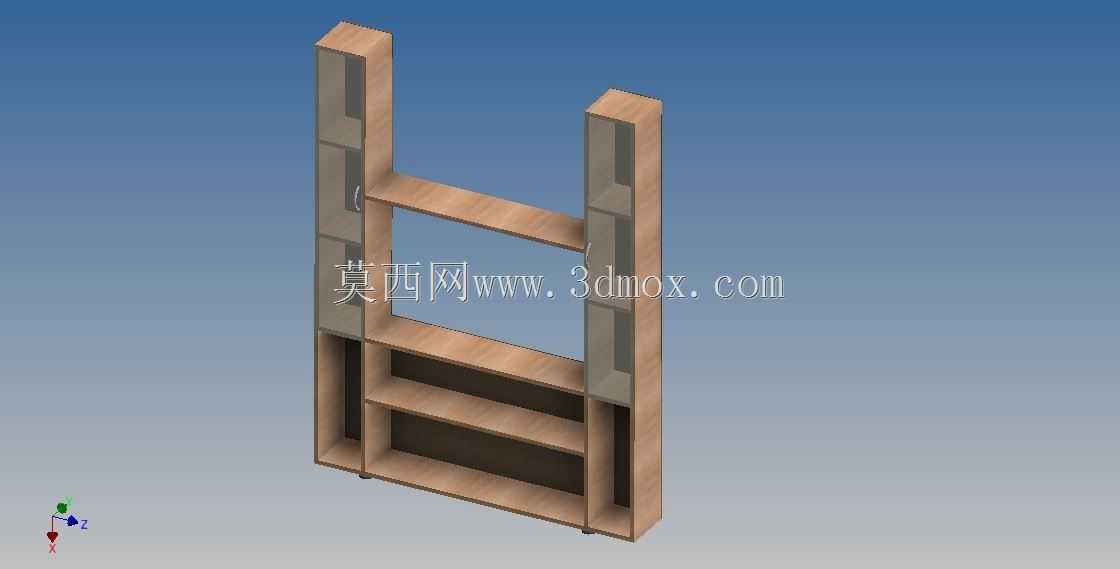

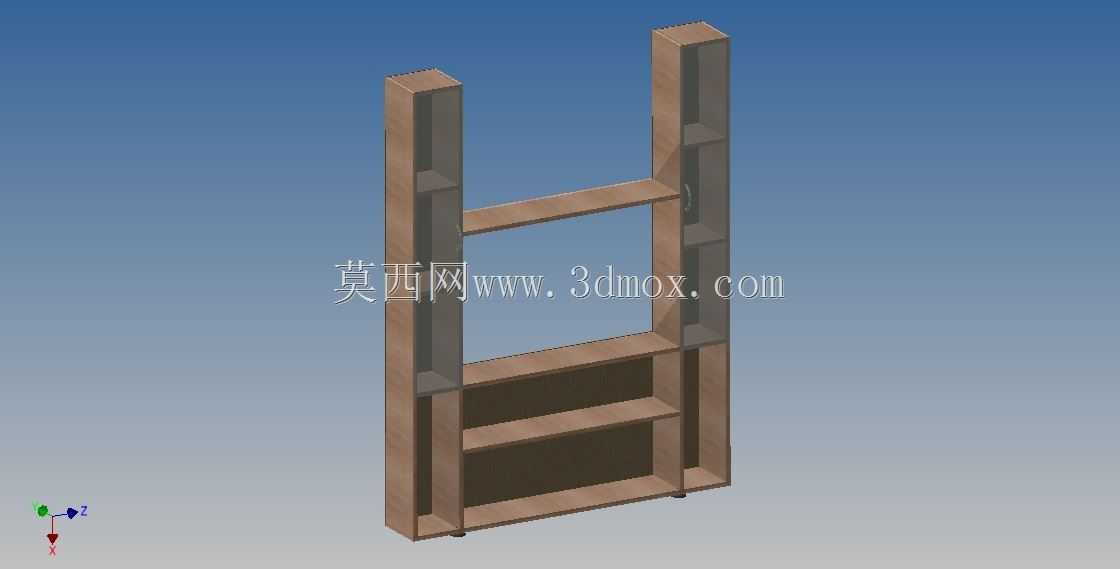

　　这款立式胶合板电视架，主要适配中小尺寸平板电视的壁挂承托与周边影音配件收纳场景，常见于小户型客厅、出租屋、员工休息区这类对空间利用率要求较高的场所，区别于传统落地电视柜的横向占地设计，它采用窄幅立式框架结构，大幅压缩水平方向占用面积，仅需墙面附近不足0.3平米的地面空间即可完成布置，适配墙面宽度不足1.2米的狭窄安装区域。从结构功能来看，框架主体采用双侧竖向主立柱作为核心承力构件，立柱采用空心胶合板叠压结构，在控制整体重量的同时保证纵向抗弯强度，立柱内侧预留的通长槽位可适配不同高度的电视挂装点位，支持32英寸到55英寸范围内不同孔距的平板电视挂装，挂装区域下方设置两层横向置物隔层，可放置机顶盒、路由器、影音播放器等小型设备，

　　隔层采用嵌入式安装结构，与主立柱通过榫槽配合加胶接固定，无需额外金属连接件即可保证层板的承重能力，单层层板可承载不超过8kg的静态载荷，满足常规影音设备的放置需求。设计过程中优先考虑胶合板材料的加工特性，所有构件均采用标准厚度胶合板裁切加工，无需复杂的曲面铣型工序，普通开料锯即可完成所有零件的裁切加工，零件之间的连接全部采用直榫配合，装配时仅需涂胶加压即可完成组装，无需额外配置五金连接件，既降低了材料成本，也简化了现场装配流程，普通用户参照装配指引即可在半小时内完成整体组装。从安装边界来看，整体框架的纵向高度控制在1.6米左右，顶部距离天花板预留不小于0.2米的散热间隙，底部设置四个可调式塑料脚垫，可适配不平整地面的调平需求，

　　脚垫调节行程为15mm，可抵消地面局部高度差带来的框架晃动问题；框架整体深度控制在0.25米，挂装电视后整体突出墙面的距离不超过0.3米，不会对过道通行造成阻碍，主立柱后侧预留有走线槽位，可将电视电源线、信号线沿槽位隐藏布置，避免明线杂乱影响视觉效果。结构受力层面，双侧主立柱的截面尺寸经过载荷校核，在挂装20kg以内的平板电视时，立柱的最大挠度控制在1mm以内，不会出现长期使用后的框架变形问题，横向连接杆除了起到结构拉结作用，避免双侧立柱出现外张变形外，中部的横向连接杆还可作为辅助挂装点，用于挂装耳机、线材收纳挂扣等小型配件。隔层的高度设置经过实际使用场景验证，下层隔层距离地面高度为0.3米，可放置体积稍大的功放设备，

　　上层隔层距离挂装电视的下沿预留0.15米的间隙，保证遥控器信号可无遮挡传输到机顶盒设备，同时也便于设备的插拔线操作。材料选择上采用普通E1级胶合板即可满足使用要求，板材表面可根据装修风格做贴皮或刷漆处理，框架的边角位置全部做R3圆角处理，避免尖锐边角造成磕碰伤害，整体结构无突出的金属部件，使用安全性更高。在实际安装时，仅需将框架放置在预定位置，调整脚垫保证框架水平后，将电视挂装到立柱预留的挂孔位即可，无需在墙面打孔固定，对于不允许墙面打孔的出租屋场景适配性极强，后续移位时仅需两人即可整体抬动转移，无需拆解后重新组装，重复利用率远高于需要墙面固定的壁挂支架。
