弹性搭扣式发动机罩锁扣结构设计

　　在商用车、非道路移动机械以及小型通用动力设备的舱体设计中，发动机罩的锁止可靠性直接关系到设备运行安全，这类外露式弹性搭扣锁扣是应用极为广泛的快开式锁止结构，相比传统的螺栓压紧或者内置式锁体，它不需要额外的操作工具，徒手即可完成开启与锁止动作，日常维保作业时能大幅缩减舱体开启的操作时间，尤其适合需要频繁打开发动机舱进行点检、滤芯更换、油液补充的作业场景。

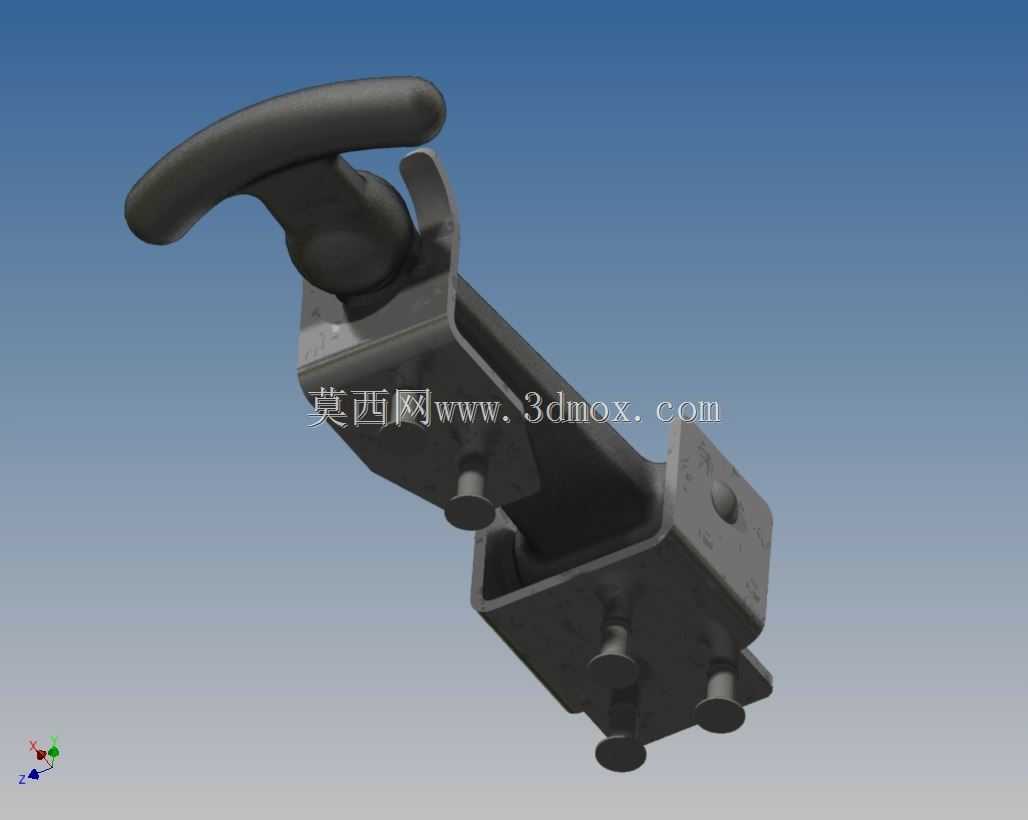

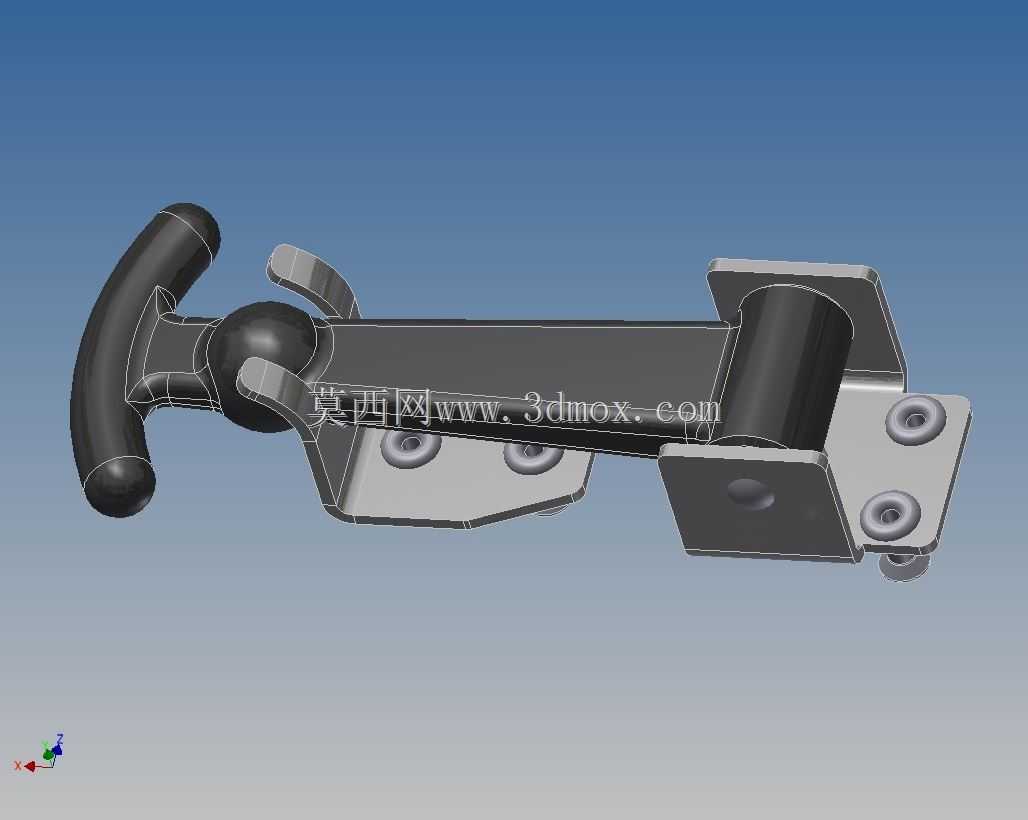

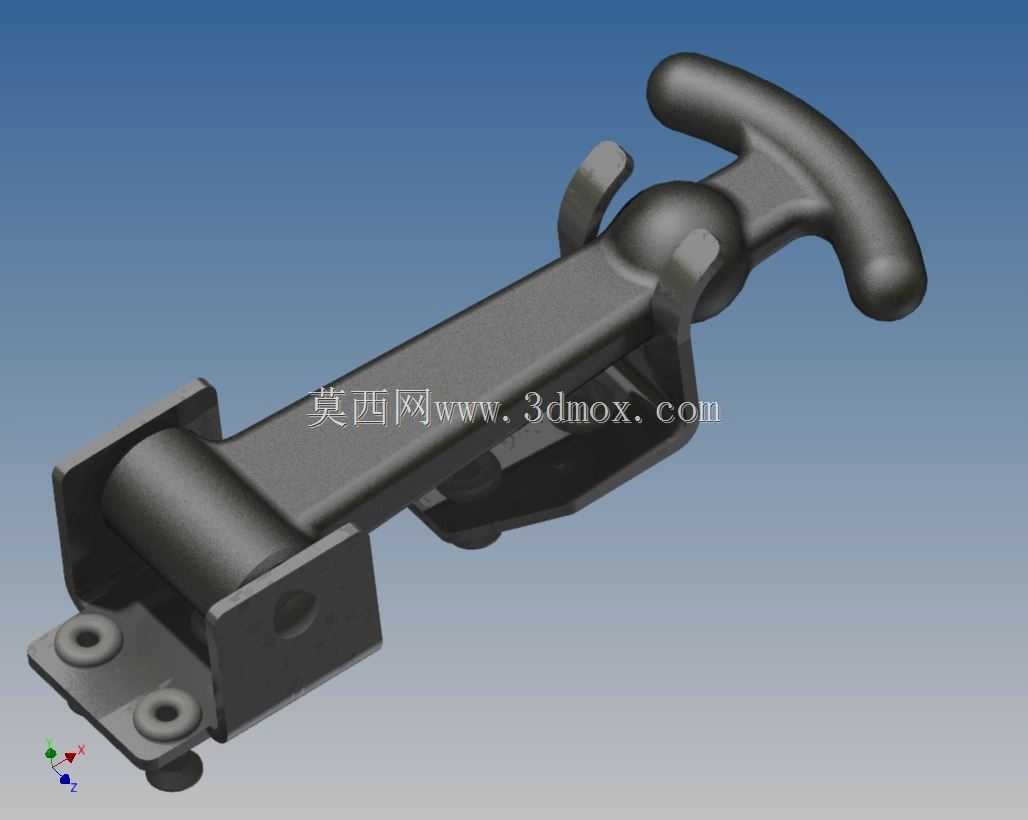

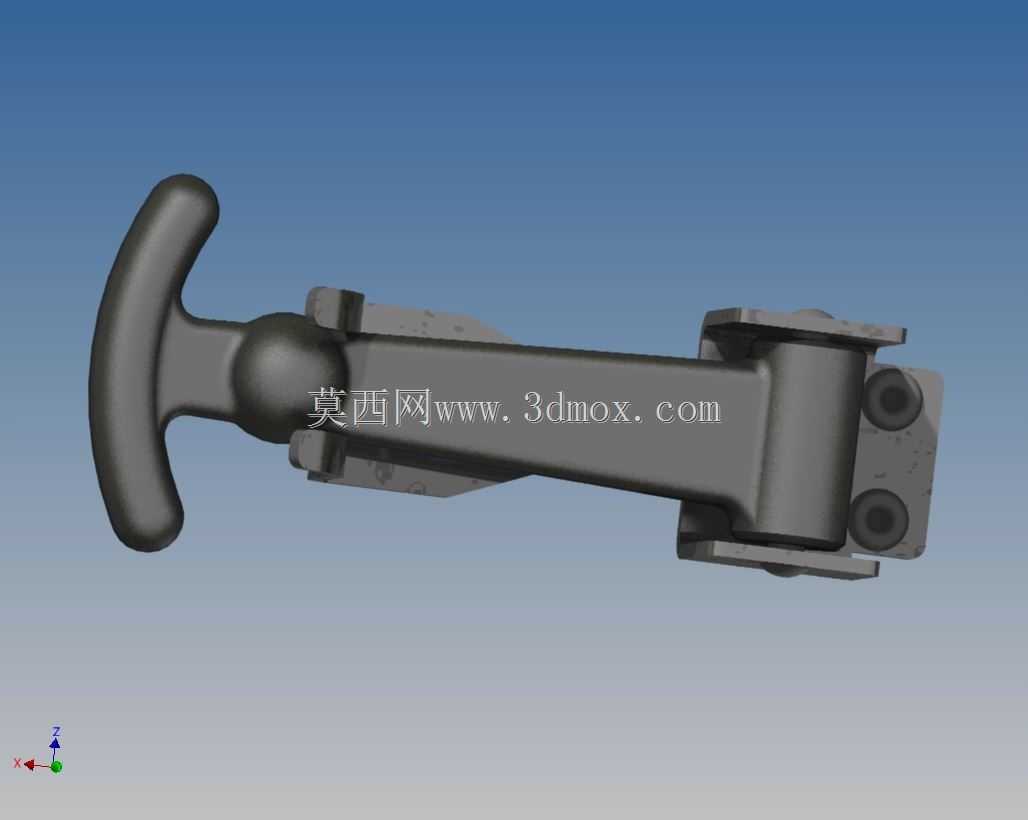

　　从实际使用场景来看，这类锁扣常被布置在发动机舱的侧围或者上盖边缘，成对对称安装，单只锁扣的锁止拉力可覆盖常规厚度的金属冲压舱盖、玻璃钢复合材料舱盖的压紧需求，锁止状态下能抵消发动机运行过程中产生的持续振动，避免舱盖出现松旷、异响甚至意外开启的问题。它的结构组成主要分为固定底座、联动摆臂、T型操作手柄、弹性张紧组件以及挂钩挂座几个部分，固定底座采用带两个安装孔的折弯支座结构，安装孔的孔位适配常用的M6或者M8规格螺栓，安装面做了沉台设计，螺栓锁紧后头部不会突出底座平面，避免和摆臂运动路径产生干涉。

　　设计这类锁扣时，首先要考虑的是运动行程的匹配，摆臂绕底座销轴的转动角度需要和弹性件的压缩行程做匹配，当扳动T型手柄到锁止位置时，弹性组件刚好被压缩到额定预紧量，既能够提供足够的锁止拉力保证舱盖压紧密封，又不会因为预紧力过大导致操作手柄扳动困难，或者长期使用下出现弹性件疲劳失效。T型操作手柄的外形做了圆弧过渡处理，没有尖锐棱角，徒手操作时握持受力均匀，即使戴劳保手套操作也不会出现打滑的问题，手柄末端的球形凸起能在锁止到位后形成自然的限位，避免手柄因为振动自行回弹解锁。

　　安装边界方面，固定底座的安装平面需要和挂座的安装平面保持平行，两者的安装间距需要控制在锁扣的有效工作行程范围内，间距过小会导致锁止后预紧力不足，舱盖密封不严，间距过大则会导致锁扣无法顺利挂入挂座，或者扳动手柄时需要的操作力过大，甚至出现结构件塑性变形。锁扣的整体外轮廓在锁止状态下没有突出的尖锐结构，能避免设备运行过程中剐蹭周边管线或者操作人员衣物，摆臂和底座之间的销轴配合采用间隙配合，表面做了防锈处理，在户外多尘、多雨的使用环境下也不会出现销轴锈死无法动作的问题。

　　从功能特性来看，这类锁扣属于带预紧的快拆紧固件，除了发动机舱盖的锁止，也可以适配在设备检修门、工具箱盖、蓄电池舱盖等需要频繁开启、且需要一定压紧力的部位，它的锁止状态直观可见，操作人员只需要观察手柄是否扳动到位就可以判断锁止是否可靠，不需要额外的锁止指示结构。设计过程中对摆臂的受力路径做了优化，锁止状态下的拉力主要由底座的折弯立板和摆臂的主体结构承担，弹性组件只负责提供预紧力，不会承受额外的冲击载荷，即使设备在颠簸路面行驶，舱盖产生的上下冲击载荷会直接通过刚性的摆臂结构传递到固定底座，不会导致弹性件因为冲击过载提前失效。

　　另外在细节设计上，摆臂和挂座接触的挂钩部位做了圆弧卷边处理，挂入挂座时不会刮伤挂座的表面涂层，长期使用也不会因为接触应力集中出现挂钩部位的断裂问题，底座的安装板背面做了防滑齿纹，和舱体安装面贴合时，即使螺栓的锁紧扭矩略有不足，也能避免锁扣在长期振动下出现位置偏移，保证锁止间隙的稳定性。
