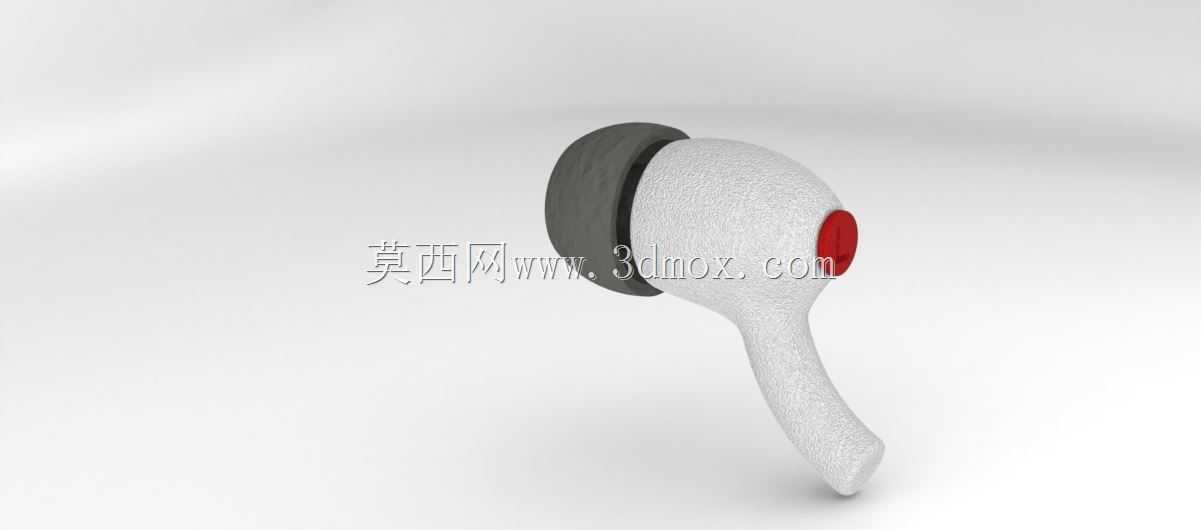

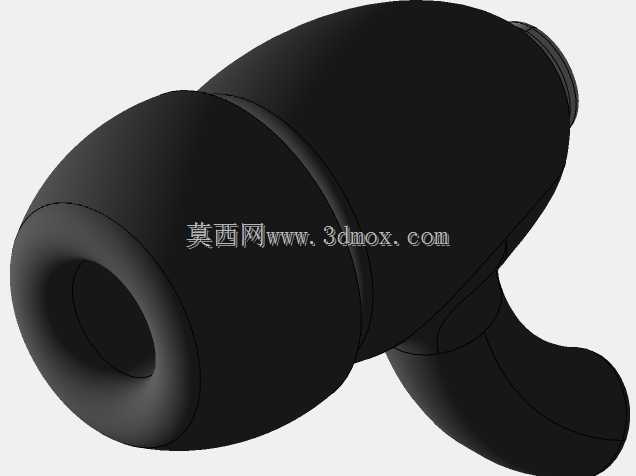

入耳式耳机腔体结构三维数模设计

　　这款入耳式耳机头的结构设计，首先围绕日常佩戴的实际使用场景展开，日常通勤、运动、办公场景下的佩戴稳定性、耳道贴合度是设计初期最先考量的核心指标。从结构层面看，整体采用流线型柄状延伸结构，柄部的弧度完全贴合人体耳屏下方的自然轮廓，佩戴时柄部不会与耳郭产生硬接触，长时间佩戴也不会出现局部压红、硌痛的问题。出声端的硅胶套安装位做了环形限位台阶，台阶的直径差控制在1.2mm，既可以保证不同尺寸的硅胶耳塞套能够牢固卡装，不会在耳道内脱落，又能让耳塞套的安装拆卸力度控制在合理区间，用户更换不同尺寸耳塞时不需要施加过大的力。耳机腔体的内部空间做了分层隔断设计，前腔直接连通出声管，出声管的内径做了渐变收窄处理，靠近耳塞端的内径比靠近单元端小0.

　　8mm，能够引导声波平顺传导，减少腔体内的声波反射造成的听感浑浊。后腔的空间预留了单元安装位与调音孔的布设位置，调音孔的位置设置在腔体尾部的红色装饰件区域，这个位置在佩戴时不会被耳郭遮挡，能够保证腔体内外的气压平衡，避免佩戴时出现耳压失衡造成的闷胀感。从安装边界来看，整个耳机头的最大外径控制在13.5mm，柄部的长度为18mm，整体重量控制在4g以内，即便是耳道偏小的用户也能顺利佩戴，不会出现腔体过大撑胀耳道的问题。腔体外壳的壁厚做了均匀化处理，整体壁厚保持在1.2mm，既可以保证外壳的结构强度，日常跌落、挤压时不会出现开裂变形，又能尽可能控制整体重量，减少佩戴时的下坠感。出声管的长度设置为6mm，佩戴时出声管刚好伸入耳道入口位置，

　　不会过度深入耳道触碰鼓膜，同时能保证硅胶耳塞与耳道的贴合密封效果，减少漏音问题。在结构细节上，腔体与柄部的过渡位置做了R3的圆角过渡，没有尖锐的棱角，一方面是提升佩戴时的触感舒适度，另一方面也能避免注塑生产时出现应力集中，减少外壳成型后的翘曲、开裂风险。尾部的装饰件采用卡接结构与主体腔体连接，卡接位设置了三个均匀分布的卡扣，装配时不需要额外打胶，既可以提升生产装配的效率，也方便后续维修时拆解更换内部元件。腔体内部的单元安装位做了环形的密封槽，装配时可以放置泡棉密封圈，避免单元与腔体之间出现缝隙造成漏音，影响声学表现。从实际使用的功能特性来看，这个结构的耳机头可以适配市面上绝大多数的动圈、动铁发声单元，

　　单元安装位的直径预留了10mm的通用尺寸，不需要针对特定单元做额外的结构修改，通用性较强。柄部的内孔直径设置为2.5mm，可以容纳3芯以上的耳机线材，不管是有线耳机的走线，还是真无线耳机的电池、主板布设，都有足够的空间余量。在设计过程中，还充分考虑了生产制造的工艺可行性，整个外壳的拔模斜度设置为1.5度，所有的卡扣、加强筋结构都做了圆角处理，不会出现注塑倒扣的问题，不需要采用复杂的抽芯模具结构，能够有效降低生产开模的成本。腔体表面的纹理做了细磨砂处理，既可以提升握持时的防滑性，佩戴时也不容易沾附指纹、汗渍，日常使用的清洁维护更加方便。另外，腔体的重心设置在靠近出声端的位置，佩戴时重心更贴近耳道，不会出现柄部过重向外拉扯导致耳机脱落的问题，即便是慢跑、快走这类轻度运动场景，也能保持稳定的佩戴状态。
