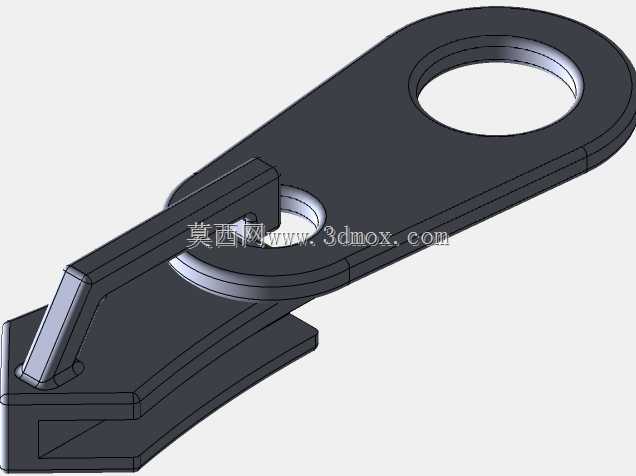

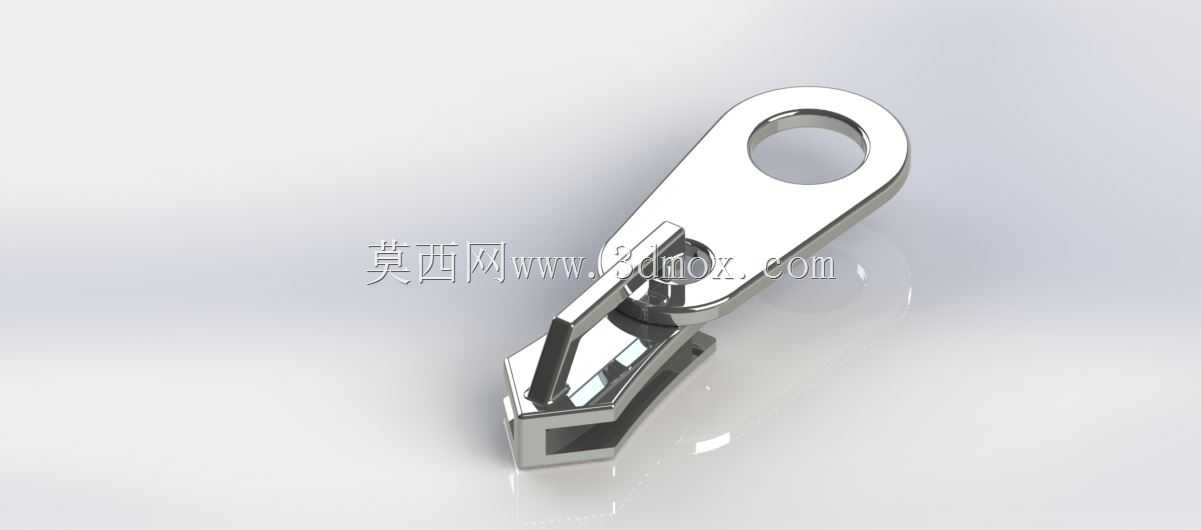

金属拉链头精密结构三维设计

　　日常接触的服饰、箱包、户外装备中，拉链是实现开合功能的核心部件，而拉链头作为直接操控的执行构件，其结构合理性直接决定整套拉链系统的使用寿命与操作手感。这款金属拉链头的三维结构设计，完全围绕实际使用场景的受力特性展开，首先从安装边界来看，拉头主体的导槽宽度与对应规格链牙的啮合厚度完全匹配，导槽入口处做了15度的导向倒角，避免链牙在啮合过程中出现卡滞、错位的问题，即使在低温环境下链牙材质出现轻微收缩，也能顺畅完成开合动作。拉头顶部的挂孔采用整圆式设计，孔径适配常规尺寸的拉片连接销，挂孔边缘做了R0.8的圆角过渡，既避免应力集中导致的挂孔开裂，也能保证拉片转动时无卡涩，用户拉动时的力传导路径更顺畅。从功能特性上看，

　　这款拉头的自锁结构集成在主体内腔，当拉片处于自然下垂状态时，锁舌会自动卡入链牙的间隙中，防止拉链受外力拉扯时自动滑开，在户外背包、工装外套这类需要承受一定拉力的使用场景下，该结构能有效避免拉链意外脱开导致的物品掉落、衣物敞口等问题。设计过程中，拉头的外形曲面做了连续曲率处理，所有外露棱边都做了倒钝处理，既避免使用过程中划伤面料或者皮肤，也能在后续电镀、抛光的表面处理工序中减少积液、挂痕的问题，提升成品的外观一致性。从尺寸匹配的角度，拉头的整体高度控制在适配对应链牙规格的范围内，导槽的上下间隙预留了0.1mm的活动余量，既不会因为间隙过大导致链牙啮合不牢出现爆链，也不会因为间隙过小导致拉动阻力过大，操作手感生涩。在实际选型应用中，

　　这款拉头可适配3号、5号等常规规格的金属、树脂、尼龙链牙，广泛应用于休闲服饰、通勤箱包、户外帐篷、工业防护套等多种需要开合连接的产品场景，结构设计上充分考虑了批量生产的工艺性，主体的压铸分型面设置在拉头的侧面合模位置，避免分型线出现在外观正面，减少后续抛光打磨的工作量，同时内腔的加强筋厚度均匀控制在1.2mm，避免压铸过程中出现缩孔、冷隔等成型缺陷，提升成品的良品率。拉头与拉片的连接部位采用了销轴式装配结构，装配时销轴压入挂孔后做端部铆压固定，既保证连接强度，也能让拉片实现180度的自由转动，适配不同角度的拉动操作，不管是横向开合的箱包拉链还是纵向开合的服装拉链，都能保持顺畅的操作体验。针对长期使用的磨损问题，拉头与链牙接触的导槽内壁做了局部加厚处理，磨损余量预留0.3mm，即使经过上万次的开合往复摩擦，导槽尺寸也不会出现超差导致的啮合失效，大幅提升整套拉链系统的使用寿命。
