台式管道夹持管钳结构设计

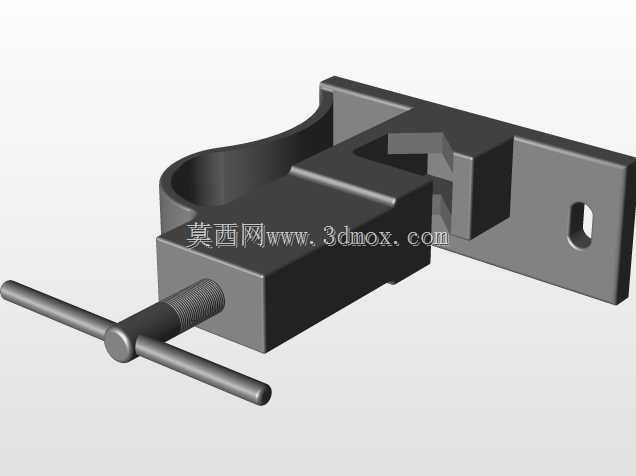

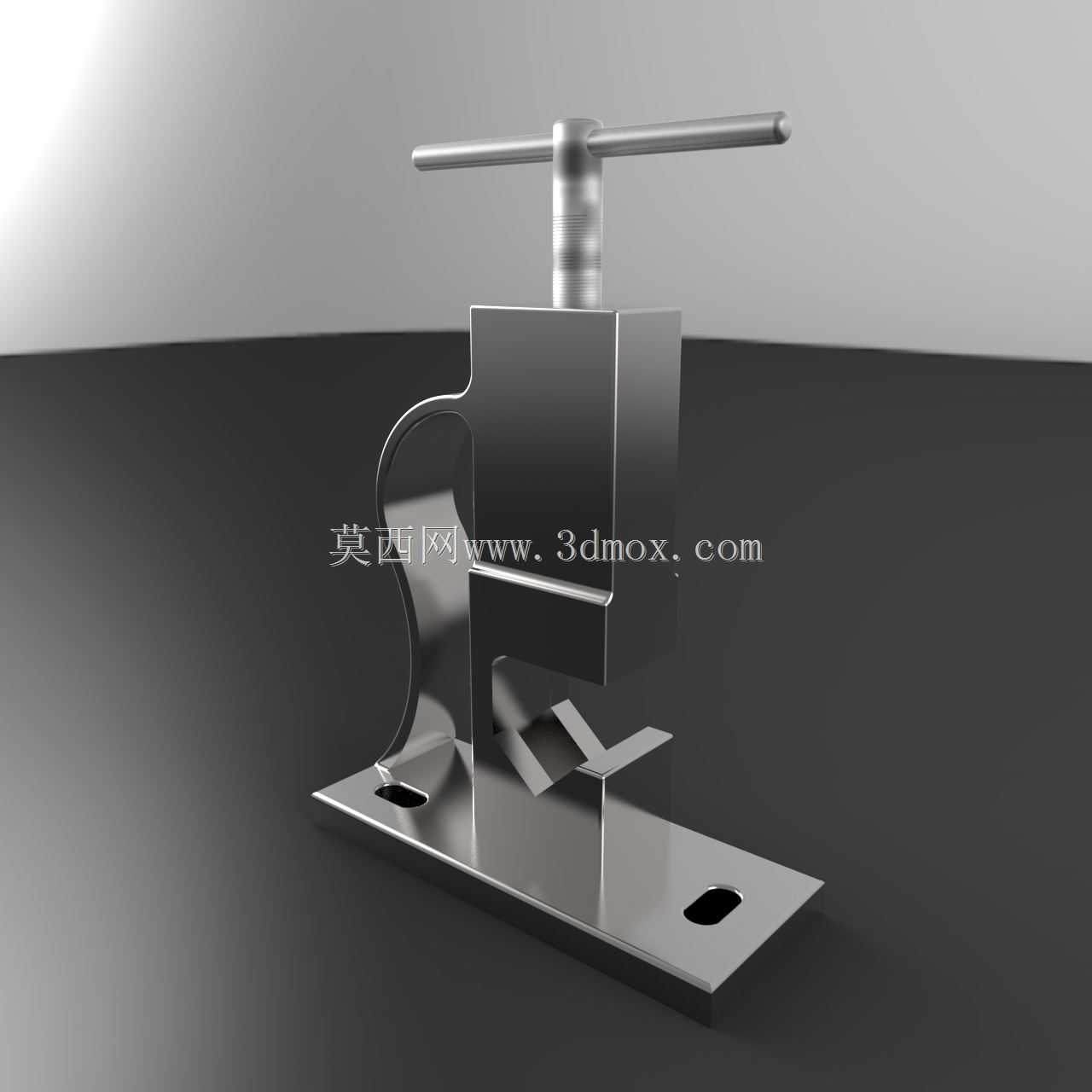

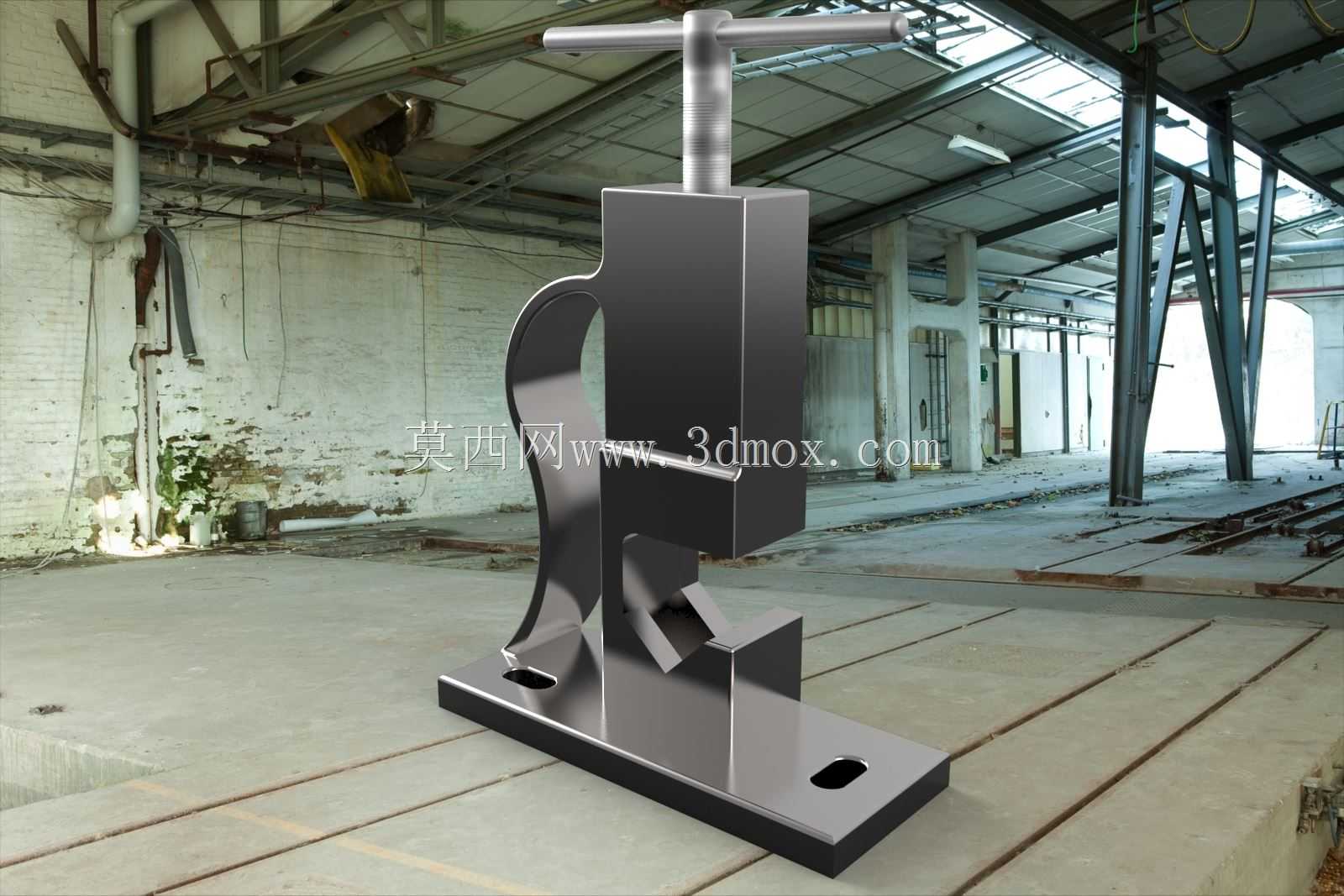

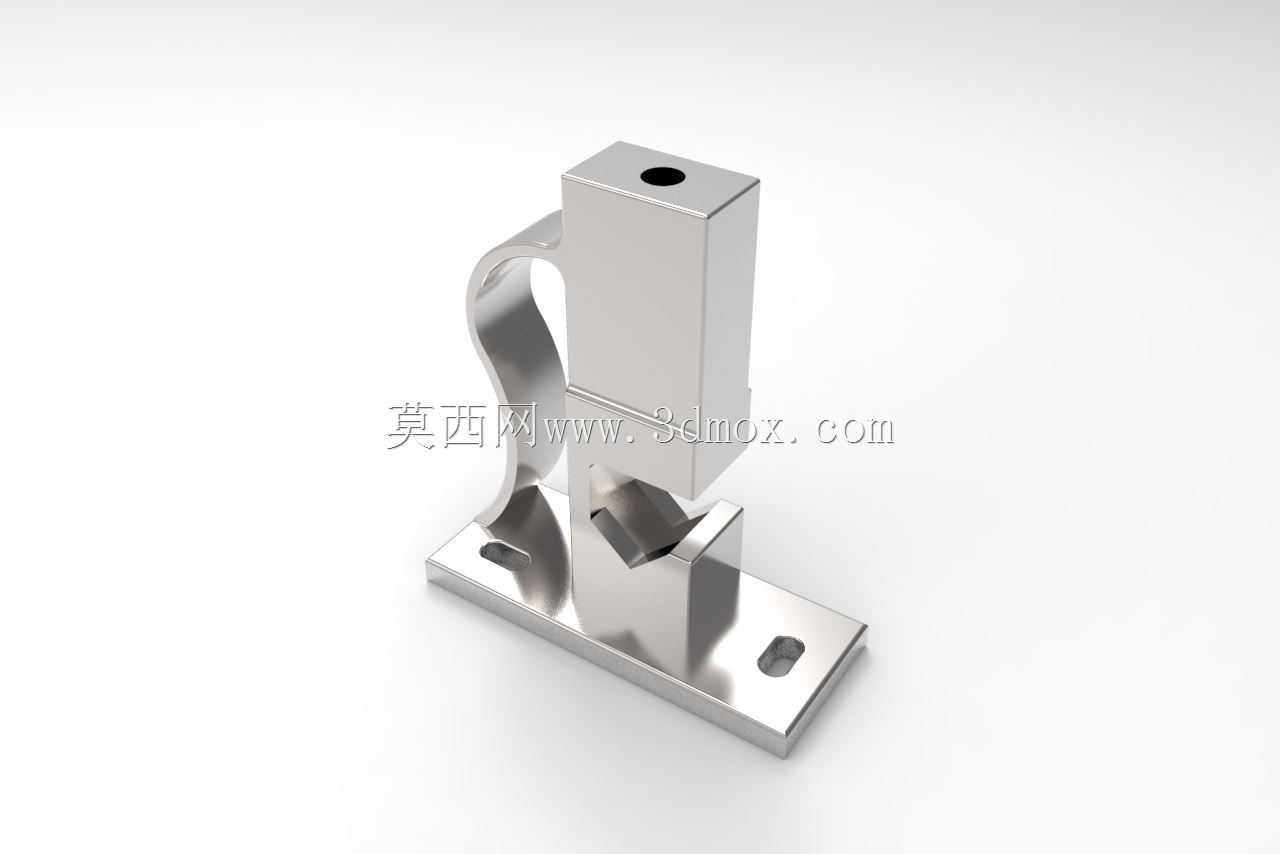

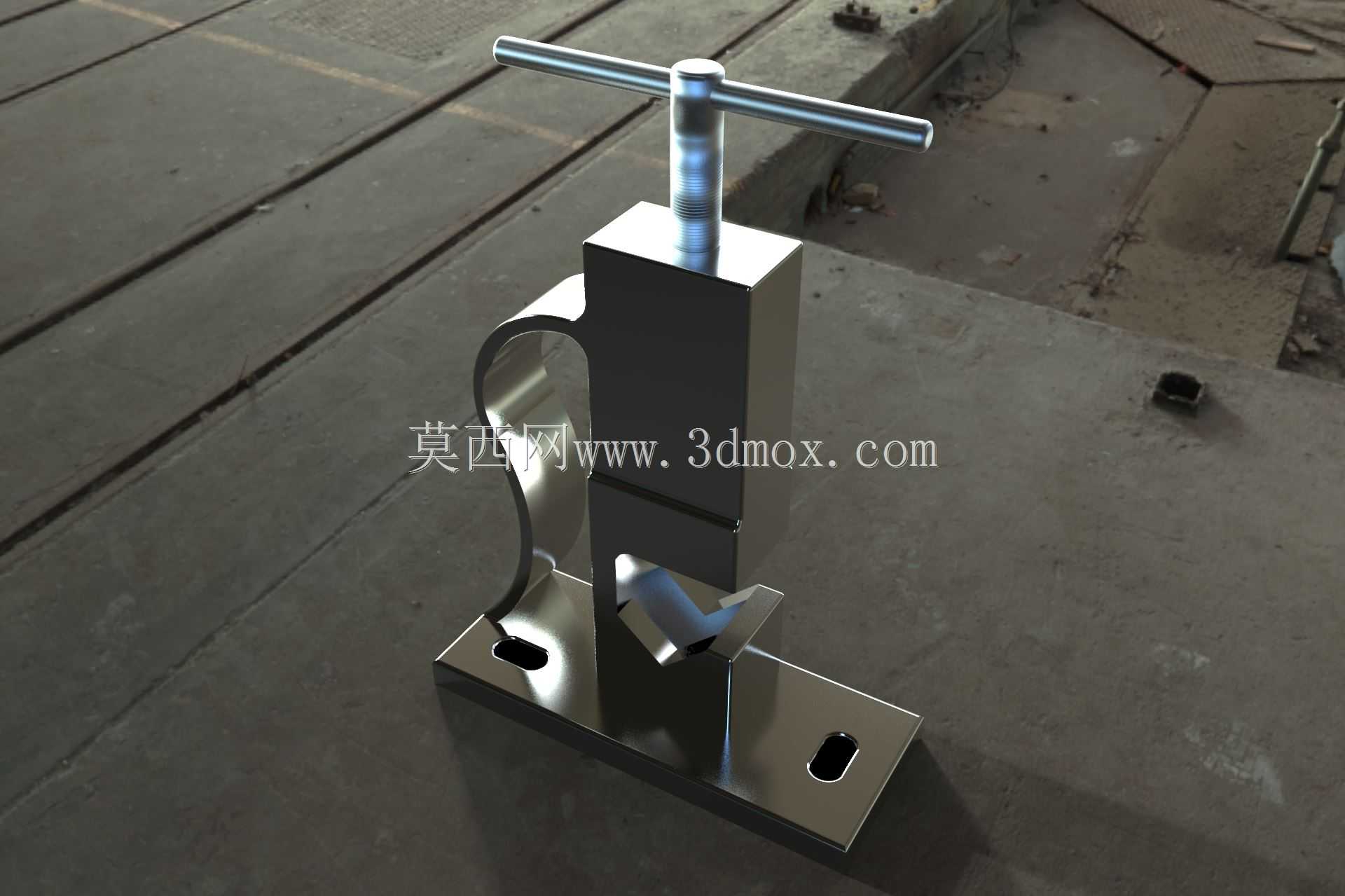

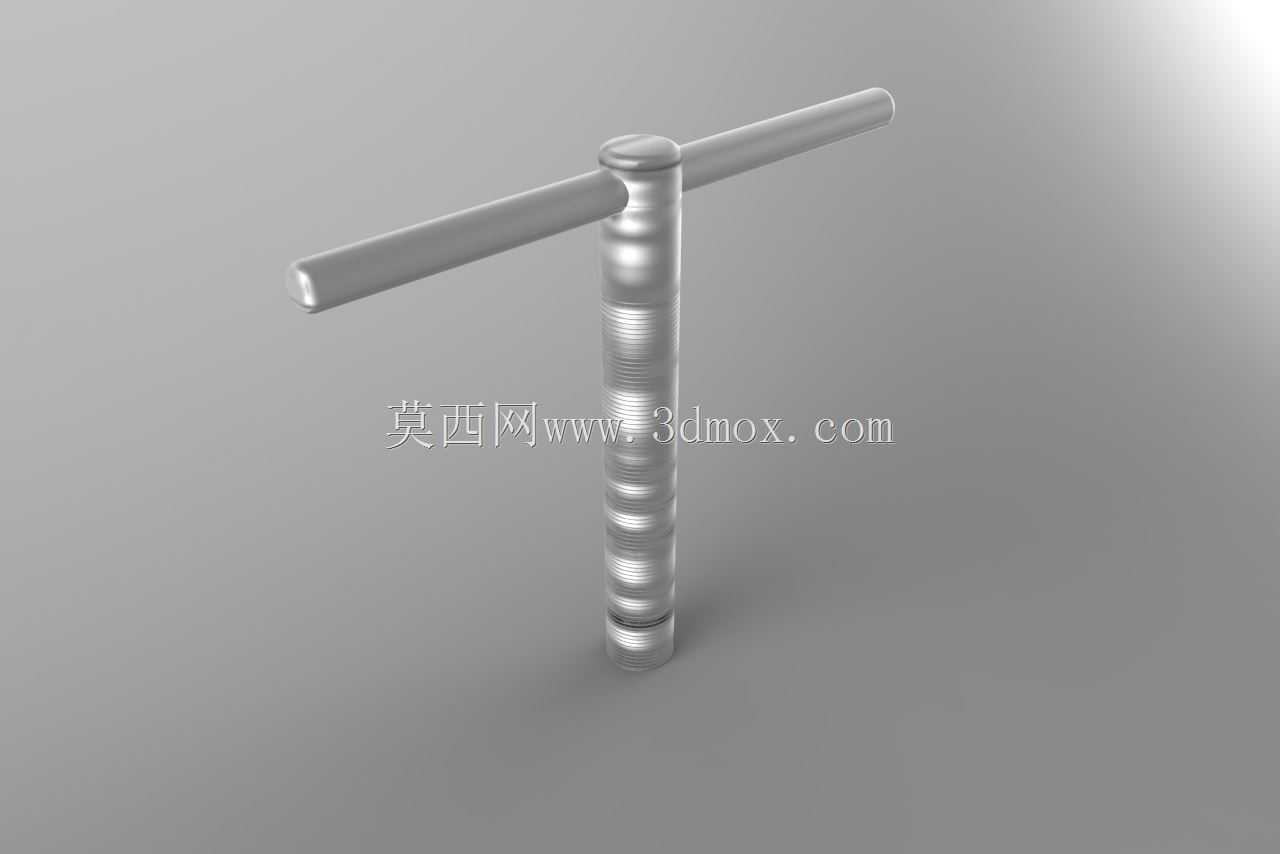

　　这款管钳属于台式固定夹持类工装，主要面向管道预制、现场管线安装、五金维修作业场景，区别于普通手动管钳的手持操作模式，它通过底座的两个长圆孔可直接固定在钢制工作台、预制平台或者现场临时工装架上，安装孔的长圆设计允许安装时存在±5mm的位置偏差，降低了安装基面的打孔精度要求，适配现场多数临时作业的安装条件。从功能特性来看，它的夹持口采用V型槽结构，V型夹角设置为90度，可适配公称直径15mm到50mm的圆形金属管材、棒料，夹持时V型面可自动对中工件，无需额外找正，夹持后工件不会出现周向转动或者轴向窜动，完全满足管道套丝、切割、焊接组对时的夹持固定需求。顶部的T型操作杆采用贯穿式螺杆传动结构，螺杆的导程设置为4mm，转动操作杆一圈，

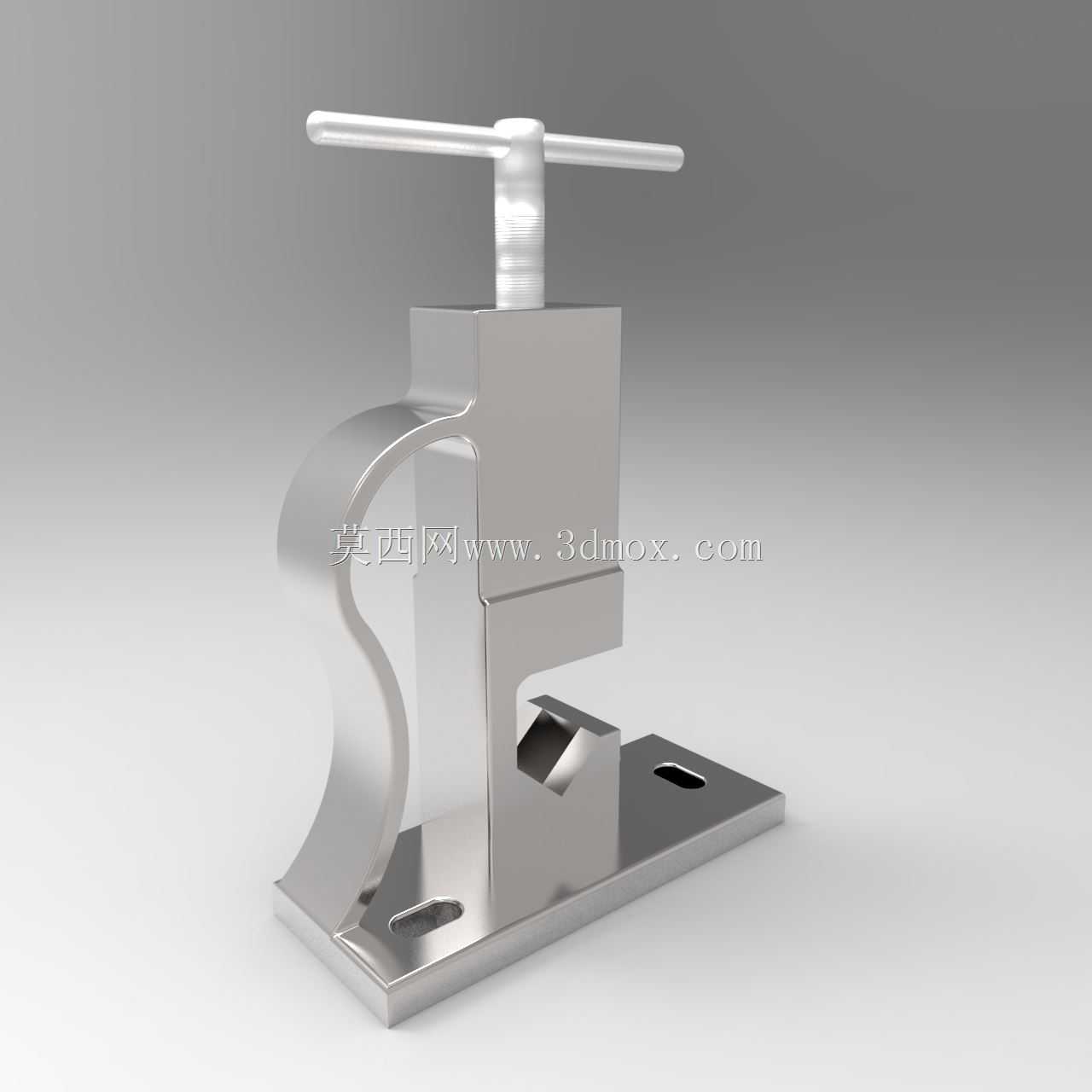

　　夹紧块进给4mm，既保证了足够的夹紧力输出，也不会因为进给过快导致薄壁管材被夹变形，螺杆与上部压块之间设置有推力轴承，转动操作杆时的摩擦阻力更小，操作人员施加较小的力就能获得足够的夹紧力，长时间作业也不容易产生疲劳。侧面设置的弧形弯杆是快调机构，松开锁紧状态时可以直接扳动弯杆快速抬起夹紧块，放入工件后再扳回弯杆实现预夹紧，最后转动T型杆施加最终夹紧力，相比纯螺杆传动的台钳，工件装夹的效率提升了60%以上，尤其适合频繁更换不同管径工件的作业场景。设计过程中首先考虑的是作业场景的实际受力情况，夹持管材进行套丝作业时，工件会承受较大的周向扭矩，因此底座采用整体式钢板折弯焊接结构，底座厚度设置为8mm，夹持主体部分采用45号钢整体铣削加工，

　　保证整体结构的刚性，夹紧作业时不会出现结构变形导致的工件松动。V型夹持面做了淬火处理，表面硬度达到HRC45-50，长期使用不会出现压痕、凹陷，延长了工装的使用寿命。安装边界方面，这款管钳整体的底座长度为180mm，宽度为80mm，完全夹紧状态下的总高度为220mm，T型操作杆的总长度为160mm，操作时需要在设备两侧预留至少100mm的操作空间，避免操作杆转动时与周边设备、工装发生干涉。夹持块的最大开口行程为60mm，可满足常规水暖管道、小型液压管路、电气穿线管的夹持需求，在小型机加工场景中，也可以用来夹持方形小工件进行打磨、钻孔作业，适用场景覆盖了管道安装、设备维修、五金加工等多个领域。结构设计上没有多余的复杂零件，

　　所有传动部件都做了防锈处理，适合在潮湿的管道施工工地、露天维修现场等恶劣环境下使用，日常维护仅需要定期在螺杆传动部位涂抹润滑脂即可，不需要复杂的保养流程。相比传统的手持管钳，这款台式管钳夹持力更稳定，不会因为操作人员手部疲劳导致夹持松动，在进行管道套丝、坡口加工等需要持续稳定夹持的工序中，加工精度更高，也能避免工件飞出的安全隐患。
