三级传动减速齿轮箱结构设计

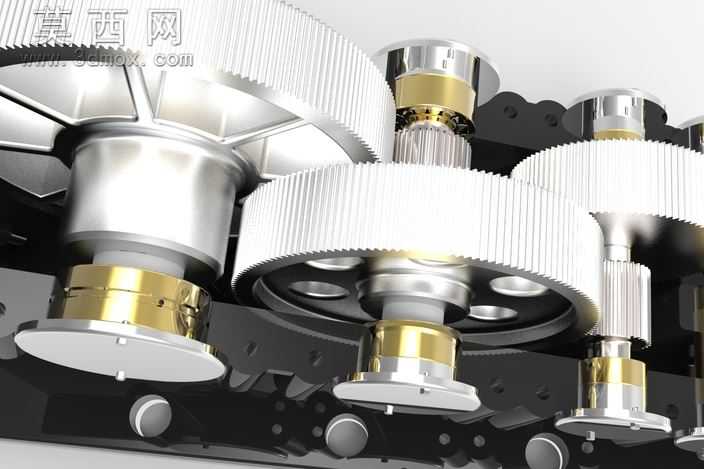

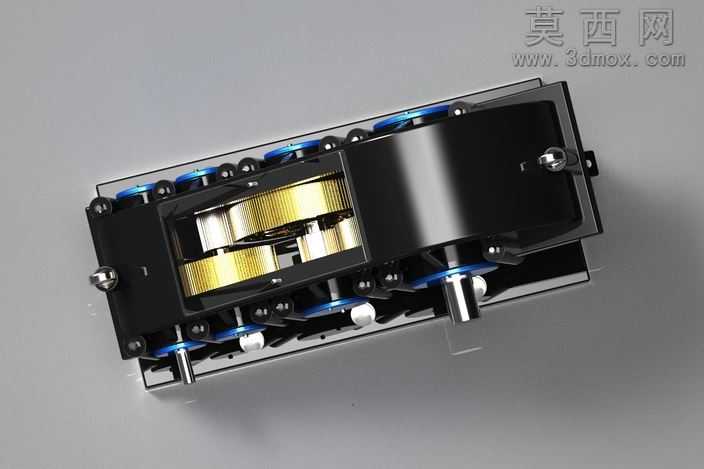

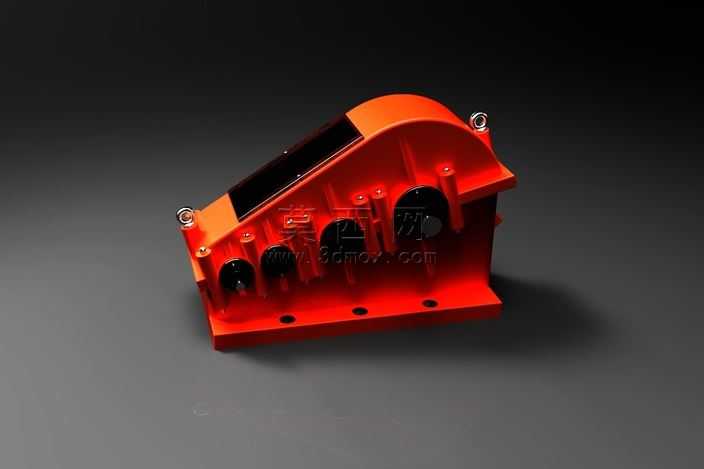

本作品为三级传动齿轮减速装置的三维建模设计，整体采用一体式铸造箱体结构，在三维建模过程中，首先对减速箱的整体传动比进行了核算，确定三级齿轮的模数、齿数、压力角等核心参数，保证各级传动的载荷分配均匀，避免单级齿轮负载过大出现失效问题。建模阶段先搭建箱体的基体特征，通过拉伸、切除等基础特征完成底座安装孔、箱体侧壁、顶部观察窗的结构构建，箱体边角处做了圆角过渡处理，既可以降低铸造过程的应力集中问题，也能提升整体外观的流畅度。各级传动轴的安装孔位严格按照齿轮啮合的中心距进行定位，保证齿轮装配后啮合间隙处于合理区间，避免出现传动卡滞或间隙过大的问题。外观渲染阶段，箱体主体采用醒目的工业橙红色哑光漆面材质，还原真实工业减速箱的涂装效果，安装孔位、轴承座位置做了金属光泽的细节处理，顶部的观察窗采用半透明深色材质，模拟实际设备的有机玻璃观察窗结构，能够直观看到内部齿轮的排布情况。各级齿轮与传动轴采用装配体模式进行配合，添加了同轴、齿轮啮合等配合关系，能够模拟真实的传动运动效果，底座的安装孔位按照通用安装标准进行排布，方便后续在不同设备上进行安装固定。设计过程中充分考虑了减速箱的润滑需求，箱体内部预留了足够的储油空间，侧壁的轴承座位置预留了油封安装位，能够避免润滑油泄漏同时阻挡外界杂质进入箱体内部，整体结构紧凑，传动路径清晰，三级减速的结构能够在较小的空间内实现大传动比的动力传输，适用于多种需要低速大扭矩输出的工业传动场景。
