异形转接方形钣金结构件设计

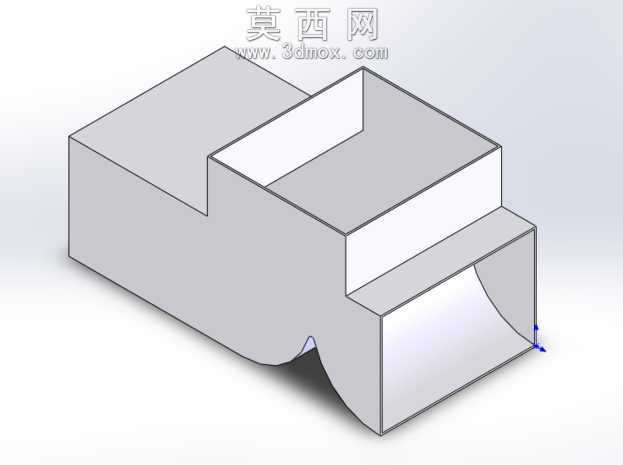

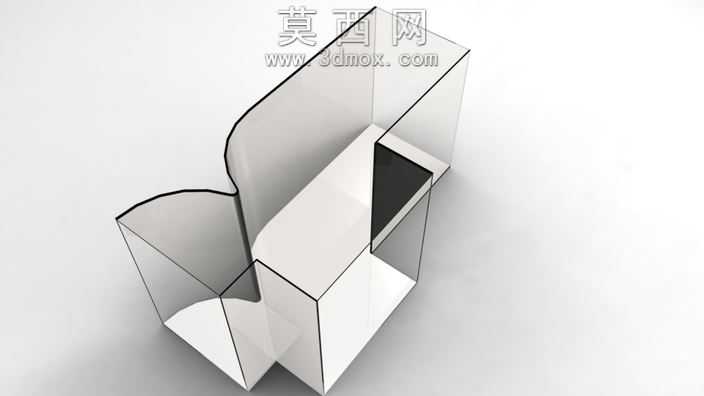

该钣金结构件采用三维参数化建模方式完成整体设计，建模阶段优先遵循钣金加工的工艺特性，以可展开、易加工为核心原则搭建基础特征。首先绘制两端方形截面的草绘轮廓，两个方形截面分别对应不同的安装对接尺寸，通过放样折弯特征生成主体过渡曲面，在截面转折位置精准设置折弯扣除参数，匹配常规钣金冲压折弯的加工公差要求，确保后续展开下料的尺寸精度。模型的材质设定为常用冷轧钢板，渲染阶段赋予哑光金属质感，调整环境光遮蔽参数凸显钣金折弯处的棱角过渡效果，同时还原金属表面细微的磨砂纹理，让渲染效果贴近实际钣金件加工后的真实质感。结构设计上，该构件实现了两个不同高度、不同轴向位置的方形通腔的平滑转接，过渡段曲面经过曲率连续校验，避免出现应力集中的锐角折边，通腔内部做了等壁厚处理，整体壁厚均匀一致，既满足结构强度要求，也适配钣金折弯、焊接的加工流程，无需额外的机加工序即可完成成品制作。设计过程中同步完成了钣金展开图的校验，所有折弯位置的工艺缺口均按照行业标准设置，避免折弯时出现材料撕裂问题，构件的对接端面预留了后续焊接或螺栓连接的装配余量，可直接适配对应规格的方形管材完成装配，整体结构简洁实用，在通风管路、设备防护框架、物料输送通道等场景均可适用，建模过程中所有特征均保留参数化关联，可根据实际使用需求快速调整截面尺寸、过渡长度、壁厚等参数，无需重新搭建模型即可生成适配不同工况的衍生结构。
