三爪自定心车床卡盘结构设计

　　在金属切削加工的现场，车床卡盘是连接主轴与工件的核心执行部件，其性能直接决定回转类零件的装夹精度与加工稳定性，这款三爪自定心结构的卡盘，是卧式车床、转塔车床及数控车床上应用最广泛的通用夹具。从实际加工场景来看，不管是批量加工轴类零件的外圆、端面，还是装夹盘类零件完成内孔镗削、螺纹车削工序，这类卡盘都能通过三个卡爪的同步径向移动，快速实现工件的自动定心，大幅缩短装夹找正的辅助时间，尤其适配中小规格回转件的常规加工需求。

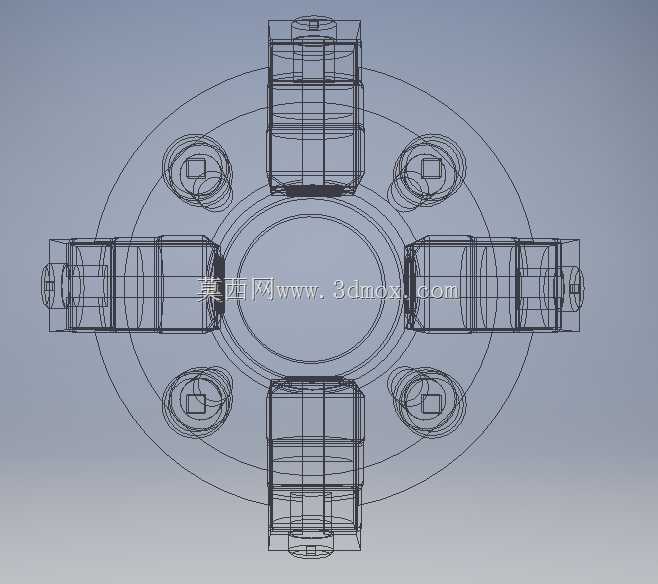

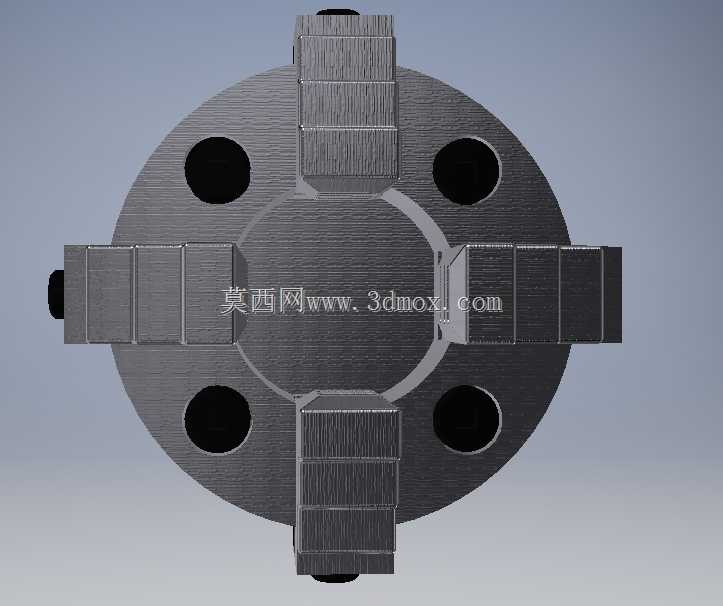

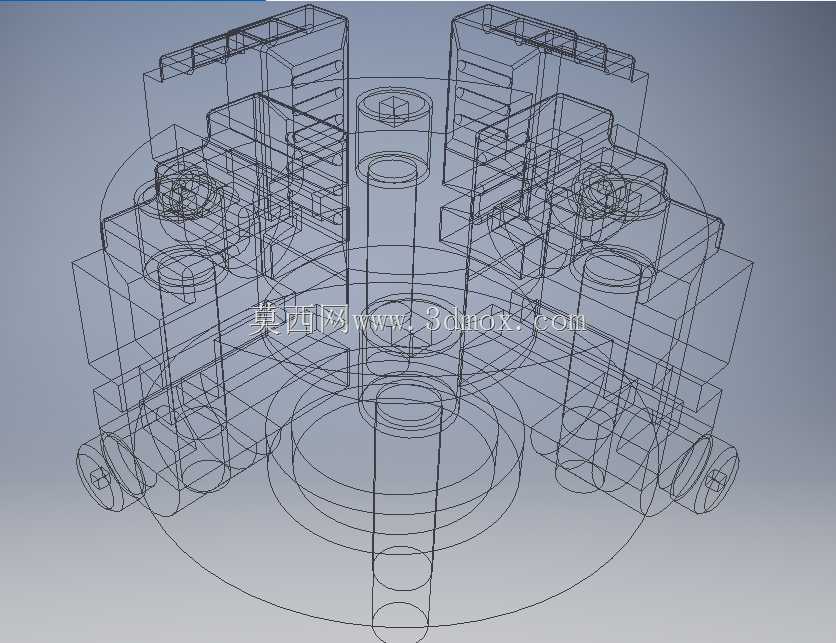

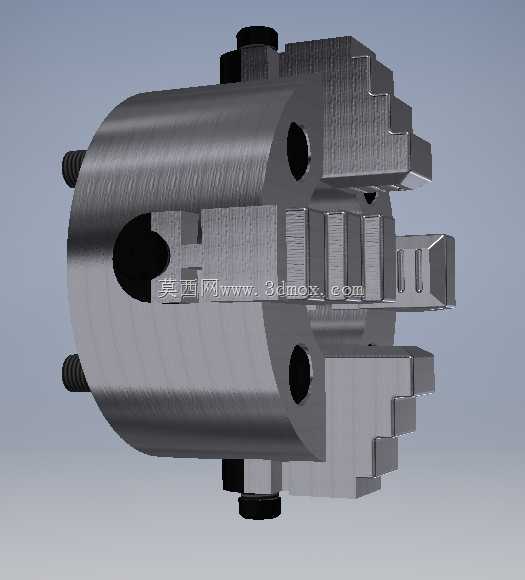

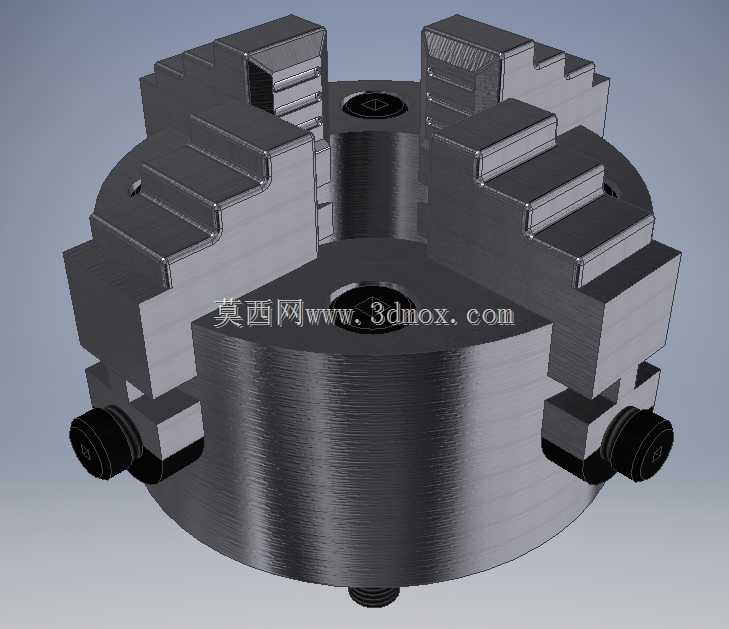

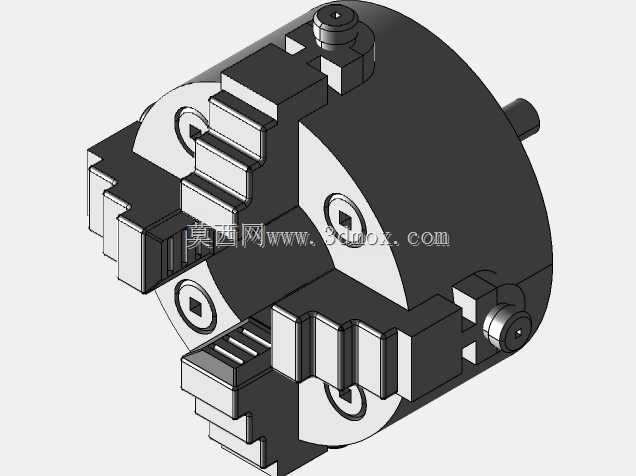

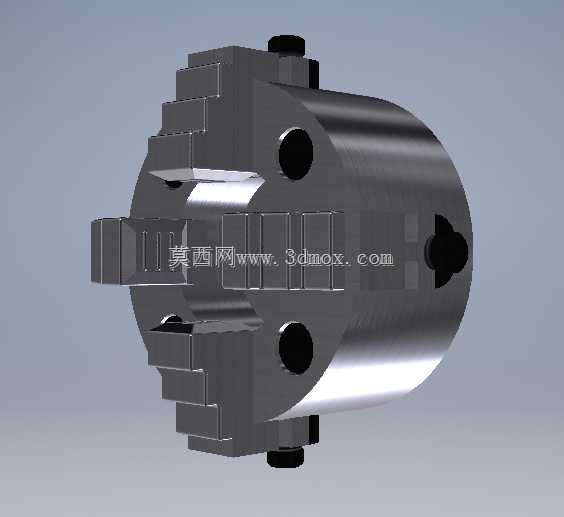

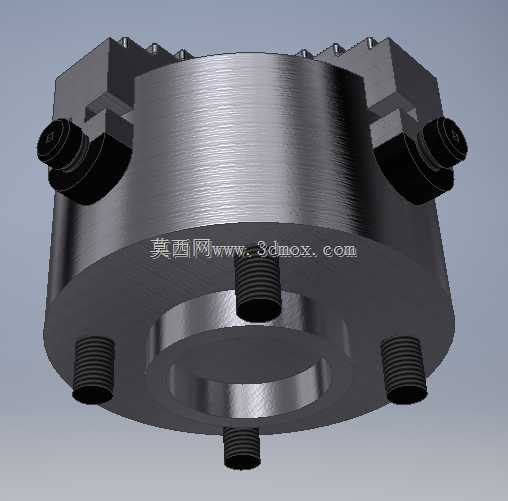

　　从功能特性上看，该卡盘的三个活动卡爪采用等距分布的平面螺纹驱动结构，转动卡盘端面的驱动方孔时，盘体内的大螺距平面螺纹会同步带动三个卡爪沿径向导轨做等距位移，定心精度可满足普通车削IT7-IT8级的加工公差要求，卡爪的夹持面设计有可换的硬爪与软爪结构，硬爪经过淬火处理，硬度可达HRC55以上，适合夹持毛坯件、热轧棒料等表面粗糙的工件，软爪可根据待加工工件的直径自行镗修，能够实现更高的同轴度装夹，适配精加工工序的高精度装夹需求。卡盘的盘体采用高强度铸铁整体铸造，经过时效处理消除内应力，保证长期使用过程中不会因切削振动、装夹应力产生形变，盘体上的安装止口与主轴端的法兰定位面采用过渡配合，连接螺栓采用圆周均布设计，确保高速回转时的动平衡性能，避免因装夹偏心产生的切削振纹。

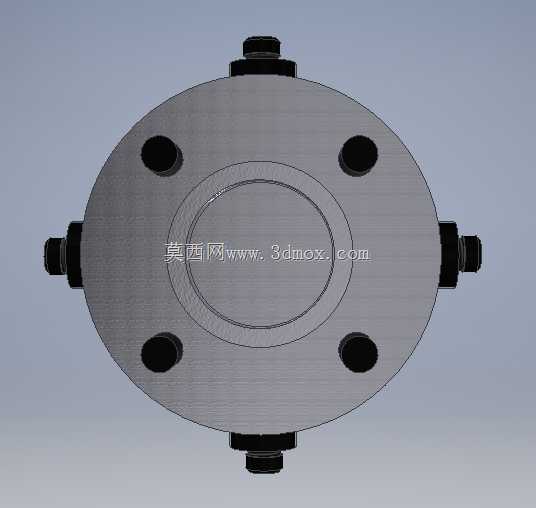

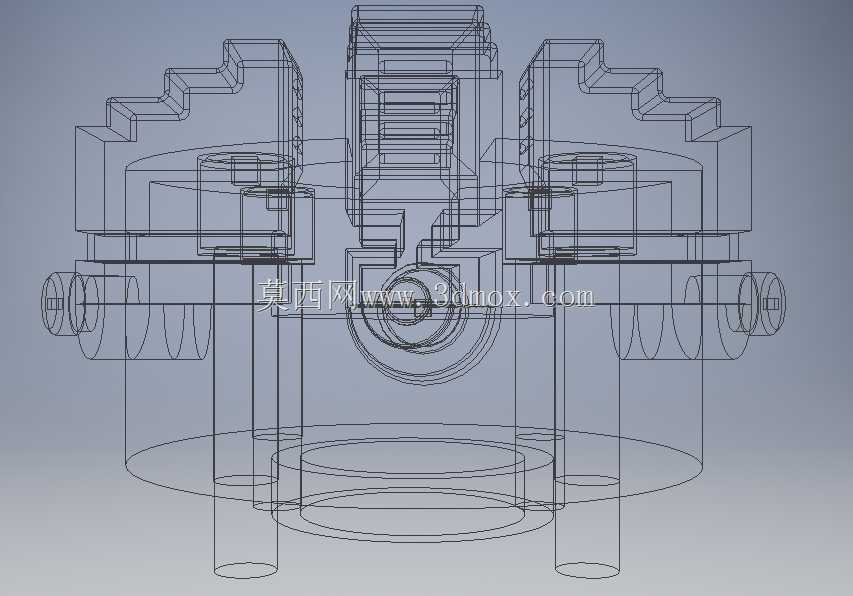

　　设计过程中，首先需要匹配对应车床主轴的端部连接尺寸，明确主轴端的法兰止口直径、螺栓分布圆直径、通孔尺寸这些安装边界参数，确保卡盘能够直接适配对应规格的车床主轴，无需额外制作过渡连接盘。卡爪的行程设计需要覆盖常用加工棒料的直径范围，常规200mm规格的三爪卡盘，卡爪单爪的径向行程通常在20mm以上，可夹持的工件外圆范围覆盖10-200mm，反向安装卡爪时还可夹持更大直径的盘类工件，满足不同尺寸零件的装夹需求。平面螺纹的螺距参数经过反复校核，既要保证足够的传动扭矩，在夹紧工件时能够提供足够的夹持力，避免重切削时工件打滑飞出，又要保证驱动时的操作手感，不会因螺距过小导致装夹效率过低。卡爪与盘体导轨的配合面采用燕尾槽结构，配合间隙经过合理设计，既保证卡爪滑动顺畅无卡滞，又不会因间隙过大导致定心精度下降，导轨面还设计有防尘结构，能够阻挡切削过程中的铁屑、切削液进入卡盘内部，减少内部螺纹副的磨损，延长卡盘的使用寿命。

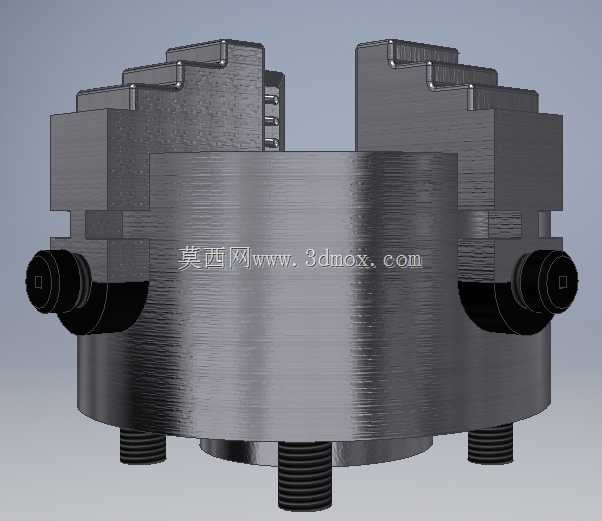

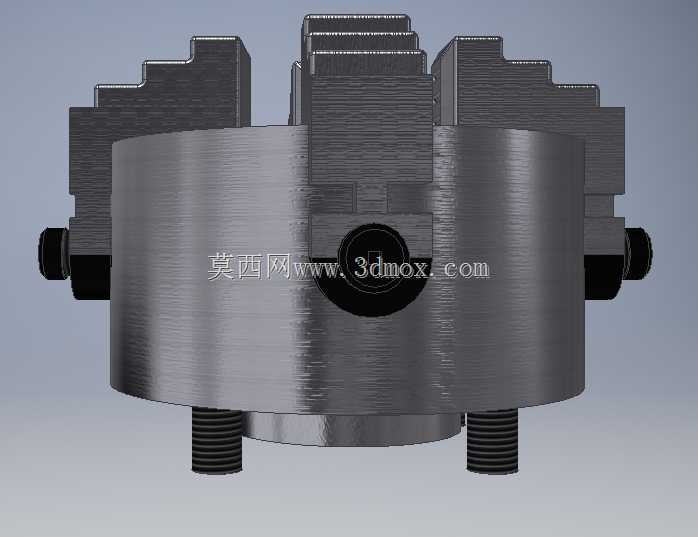

　　在实际使用场景中，这类卡盘还可搭配不同的卡爪形式适配特殊加工需求，比如搭配成型软爪夹持异形截面的回转工件，搭配加高卡爪夹持大直径薄壁件，避免装夹变形。卡盘尾部的驱动结构可适配手动驱动与动力驱动两种形式，手动卡盘通过扳手转动方孔实现夹紧松开，适合普通车床的通用加工场景，动力卡盘则可通过内置的油缸、气缸实现自动夹紧，适配数控车床的自动化加工节拍。设计时还需要考虑卡盘的极限转速参数，根据盘体的材质、动平衡等级、卡爪的锁紧结构确定最高允许回转转速，避免高速回转时卡爪在离心力作用下松动，引发安全事故。卡盘的整体外形为圆柱形结构，外径尺寸根据适配的车床规格确定，突出主轴端面的厚度尺寸经过优化，尽可能减少悬伸量，提升主轴系统的刚性，减少切削过程中的让刀现象。盘体上还设计有减重孔结构，在保证整体结构强度的前提下降低卡盘自身重量，减少主轴的负载，提升主轴的回转精度保持性。
