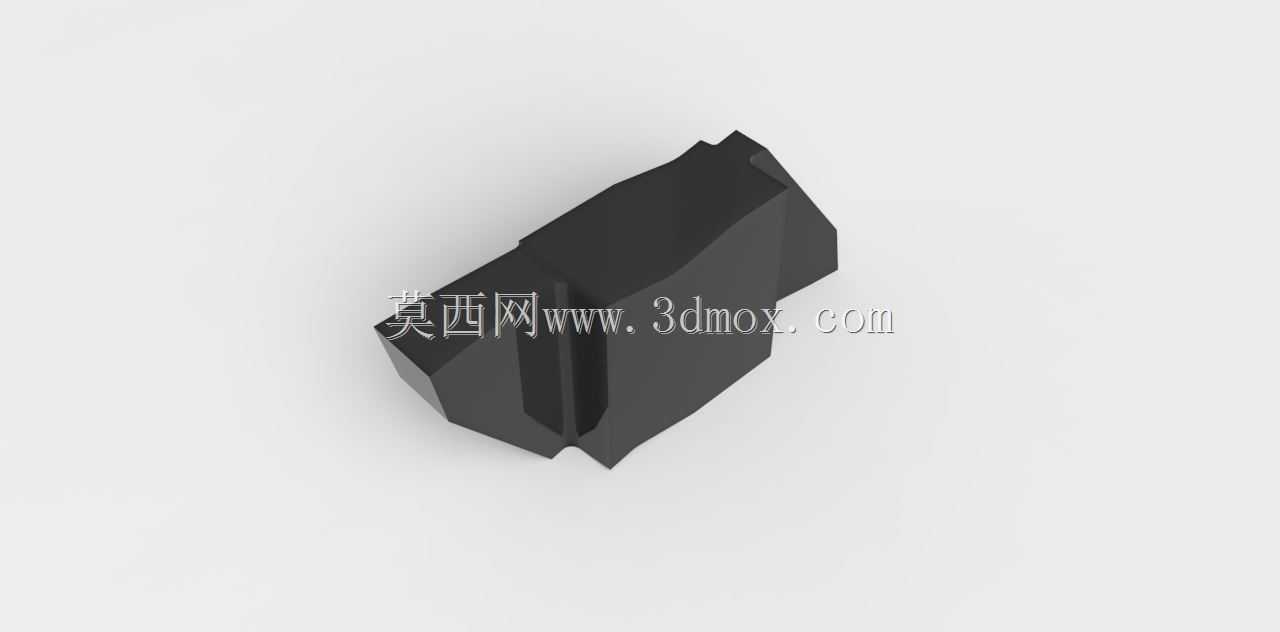

车削用左侧凹槽开槽镶块刀片结构

　　这款左侧凹槽开槽镶块刀片，主要适配普通卧式车床、数控车床的外圆切槽、端面浅槽加工工序，在批量轴类、盘类零件的退刀槽、密封槽、卡簧槽加工场景中应用广泛，尤其适合中小型机械加工车间的常规钢件、铸铁件的开槽作业，能在不更换刀杆主体的前提下快速完成刀片替换，降低刀具整体的耗材成本。从实际加工的适配性来看，这款刀片的安装边界完全匹配标准切槽刀杆的压块锁紧位置，刀片的定位基准面做了精密的平面度处理，安装时不需要额外修磨定位面，就能保证切削刃的跳动量控制在常规机加工允许的公差范围内，避免因刀片装夹偏差导致的槽宽超差、槽壁粗糙度不达标的问题。刀片的左侧凹槽结构是核心设计点，这个凹槽并非简单的减重结构，而是在进行左侧台阶面的切槽作业时，

　　能给刀杆的侧压锁紧结构留出足够的避让空间，同时在切削过程中，凹槽可以引导部分切屑向非加工面方向排出，减少切屑缠绕在工件或刀杆上的概率，尤其是在加工塑性较强的低碳钢材料时，这种排屑引导结构能大幅降低操作人员清理切屑的频次，减少连续切削过程中的非必要停机。从外形尺寸的设计逻辑来看，刀片的切削刃宽度对应常规的标准槽宽系列，刃口的倒棱角度经过实际切削验证，在保证刃口强度的前提下，尽可能降低切削阻力，避免加工薄壁零件时因切削力过大导致的工件变形。刀片的夹持部分采用了对称式的受力结构，压块压紧时受力均匀，不会出现单侧受力导致的刀片倾斜，在进行断续切削的工况下，比如带键槽的轴类零件切槽，也能保证刀片的装夹稳定性，减少崩刃的风险。在实际建模过程中，

　　需要重点关注刀片定位面与切削刃的位置公差，尤其是左侧凹槽与定位基准的相对位置，这个尺寸直接影响刀片安装后的切削高度，如果偏差过大，会导致切削刃的中心高与机床主轴中心不重合，加工出的槽底会出现凸台或者振纹。另外刀片的各个过渡圆角都做了合理的设计，没有尖锐的应力集中点，在热处理过程中能减少开裂的概率，同时在切削受力时，能分散应力，提升刀片的抗冲击性能。这款刀片在使用时，需要匹配对应的刀杆槽型，安装时要保证刀片的定位面与刀杆的支撑面完全贴合，锁紧压块的扭矩要控制在合理范围内，避免压块压力过大导致刀片出现微裂纹，影响使用寿命。在切削参数选择上，针对不同的加工材料可以匹配对应的线速度，加工钢件时可以配合切削液使用，进一步提升槽面的加工质量，

　　延长刀片的换刀周期。从结构设计的实用性角度出发，这款刀片没有多余的复杂结构，所有的型面都服务于实际切削需求，左侧的凹槽结构既兼顾了装夹避让，又起到了辅助排屑的作用，切削刃的角度设计兼顾了粗加工的抗冲击性和精加工的锋利度，适合批量生产中的常规开槽工序使用，能满足大多数通用机械加工场景的切槽加工要求，不需要对机床或者刀杆做额外的改造，就能直接换装使用。
