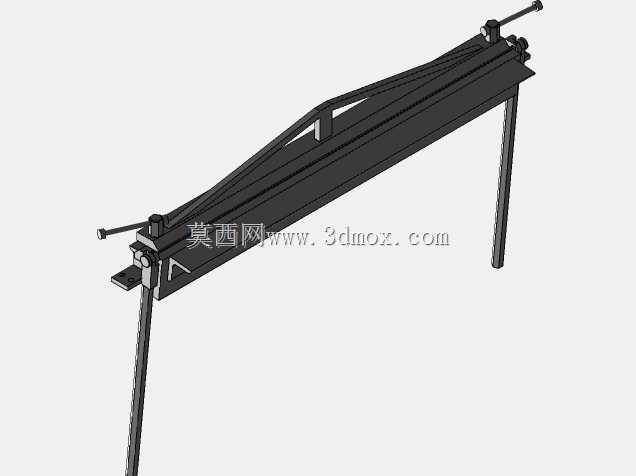

手动金属板材折弯断裂加工设备结构

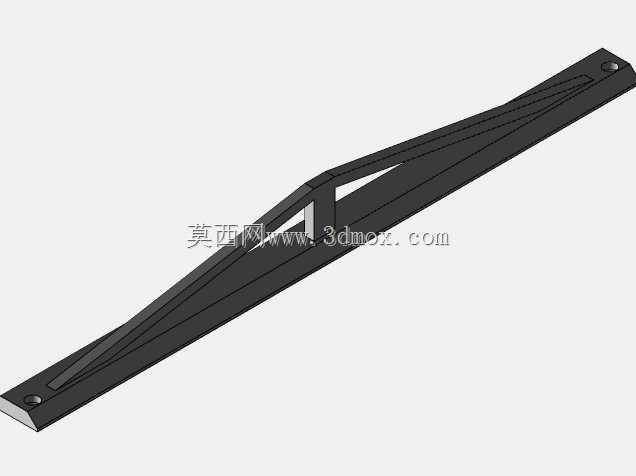

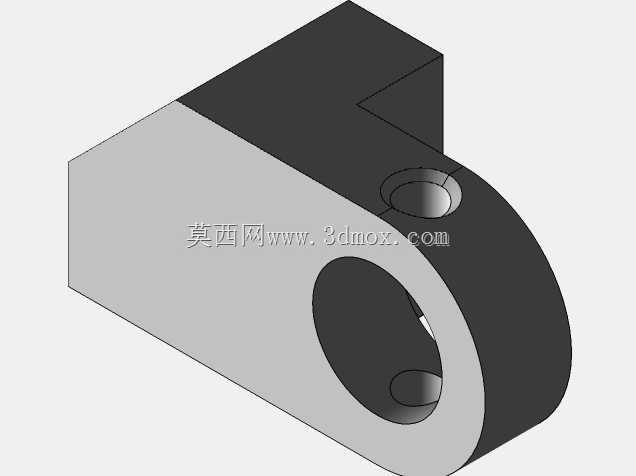

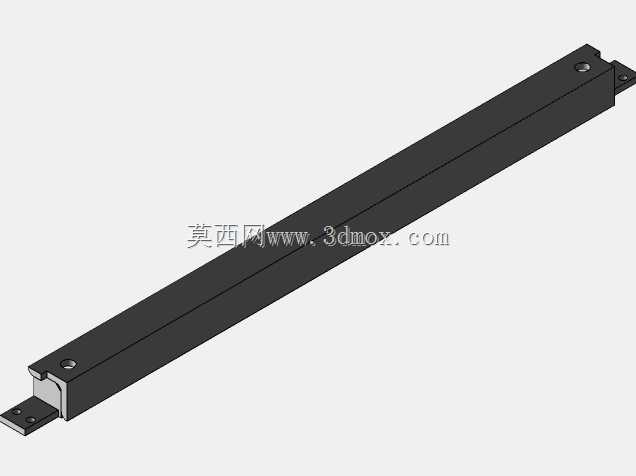

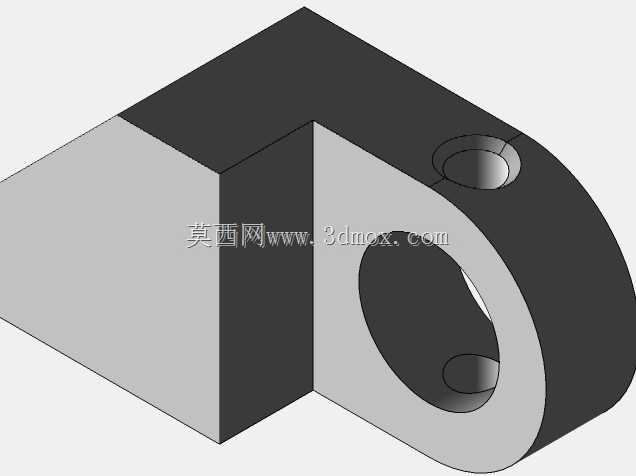

　　内部加焊了多道三角加强筋来抵消长床身加工时产生的挠曲变形，避免长板材加工时出现中间段压力不足、折弯角度不均的问题。床身的一端设置了两组可调节的压紧机构，通过带手柄的丝杠结构实现上压条的升降锁紧，加工前先将待加工板材插入上下压条之间的缝隙，转动手柄带动丝杠下压，将板材牢牢固定在床身工作面上，压紧力可以通过丝杠的旋入深度灵活调整，针对不同厚度、不同材质的板材，都能避免压紧力过大导致的板材表面压痕，或是压紧力不足导致的加工时板材窜动问题。床身的另一侧设置了可翻转的折弯动梁，动梁通过两端的铰接轴与床身主体连接，动梁上同样安装了可更换的作业刀条，当需要完成折弯工序时，将动梁向上翻转，刀条会沿着压紧点的边缘对板材施加均匀的弯折力，在小型钣金加工门店、五金修配作坊以及户外现场施工场景中，这类手动式板材加工设备的出镜率一直不低，它不需要外接动力源，完全依靠人力操作完成薄金属板材的折弯与压断工序，对于厚度1.5mm以内的冷轧钢板、1mm以内的铝板以及0.8mm以内的不锈钢薄板，都能实现稳定的加工效果，相比大型数控折弯机，它的采购成本极低、占用空间小，不需要专门的设备基础，移动转运也十分方便，两个工人配合就能完成设备的移位与架设，非常适合小批量定制加工、现场维修配做这类对加工效率要求不高但对设备灵活性要求高的作业场景。从结构设计逻辑来看，这款设备采用了长条形焊接床身作为主体承载结构，床身主体使用矩形钢管焊接成型，

　　操作人员只需要扳动动梁上的加长操作手柄，利用杠杆原理就能轻松获得足够的折弯力矩，不需要额外施加过大的人力，折弯角度可以通过动梁的翻转角度自由控制，从0到90度的常规折弯角度都能一次成型，针对有特殊角度要求的工件，也可以配合角度块规实现精准的角度控制。当需要完成板材断裂工序时，只需要更换动梁上的刀条为断裂专用的尖刃刀条，将板材上预先开好的缺口对准刃口位置，扳动动梁施加瞬间的冲击力，就能沿着预设的划线位置将板材整齐断裂，相比传统的手工錾切方式，这种断裂方式的切口更平直，不需要后续大量的打磨修边工序，也不会出现手工切割时的板材变形问题。设备的支撑部分采用了四根可拆卸的钢管支腿，支腿与床身之间通过插销结构连接，不需要使用螺栓紧固，

　　拆装速度极快，支腿的底部设置了可调式脚垫，在不平整的地面上也能通过调整脚垫高度将床身调整到水平状态，避免加工时设备晃动影响加工精度。从安装边界尺寸来看，这款设备的有效加工长度覆盖1200mm宽度的板材，完全能够满足常规配电箱壳体、通风管道、小型五金构件的板材加工尺寸需求，设备整体宽度不超过800mm，高度在1100mm左右，符合人工站立操作的人体工程学高度，操作人员不需要弯腰或是抬手过高就能完成全部操作流程，长时间作业也不容易产生疲劳。在细节设计上，设备的所有操作手柄都套有防滑橡胶套，避免手上沾有油污时操作打滑，铰接位置都加装了润滑注油嘴，日常维护时只需要定期加注润滑脂就能保证转动部位的灵活度，不会出现卡滞问题，

　　所有与板材接触的工作面都经过了磨削处理，表面粗糙度控制在Ra1.6以内，避免加工时刮伤板材表面的涂层或是光洁面。刀条部分采用了合金工具钢材质，经过淬火处理后硬度达到HRC55-60，耐磨性能优异，长期使用后如果出现刃口磨损，只需要松开刀条的固定螺丝就能快速更换，不需要对设备主体进行拆解维修，日常使用的维护成本极低。这类手动设备虽然加工效率比不上自动化的数控加工设备，但在小规模加工、应急维修、野外作业等场景下，它的实用性是大型设备无法替代的，结构上没有复杂的电控、液压元件，故障率极低，即使没有专业维修知识的操作人员也能快速排查处理简单的故障问题，对于初创的小型加工门店来说，是性价比极高的入门级钣金加工设备。
