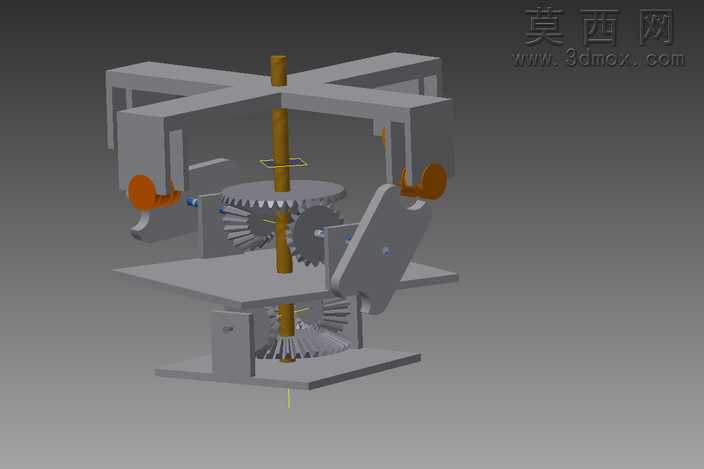

本作品为多轴联动锥齿轮机械传动机构三维建模成果,建模过程中严格遵循机械设计规范,对各零部件的尺寸公差、装配关系进行了精准还原。首先通过三维建模软件完成基础零件的参数化绘制,对竖直传动轴、上下两组正交啮合锥齿轮、四个周向分布的输出摆臂、十字形支撑框架、底部承载平台等核心部件逐一建模,建模时对锥齿轮的齿形参数进行了标准化设定,保证齿面啮合间隙符合机械传动的设计要求,传动轴与齿轮的配合段、摆臂与输出轴的连接位都做了精准的尺寸约束,避免后续装配出现干涉问题。装配阶段采用自下而上的装配逻辑,先完成齿轮与传动轴的子装配,校验锥齿轮的啮合接触面积与传动同轴度,再将子装配体与支撑框架、摆臂组件进行总装,通过干涉检查功能排查所有运动部件的行程空间,确保机构运转时各零件不会发生碰撞。渲染阶段对不同部件赋予了差异化材质,金属结构件采用哑光灰色金属材质模拟铸铁机架的质感,传动轴采用黄铜色金属材质区分传动核心部件,摆臂端部的接触块采用橙色工程塑料材质,既提升了模型的视觉辨识度,也清晰区分了不同功能的零件。该机构的设计思路是通过单根竖直轴的动力输入,依靠上下两组正交锥齿轮的换向传动,将动力同步传递给四个周向均匀分布的输出轴,带动摆臂完成同步的周期性摆动动作,可应用于需要多工位同步动作的自动化设备中,实现单动力输入下的多方向同步输出,简化设备的动力布局,降低整体制造成本。建模过程中还对机构的运动逻辑进行了模拟验证,确认动力传递路径顺畅,锥齿轮传动比匹配合理,摆臂的摆动角度符合设计预期,整体结构紧凑,支撑框架的十字形设计既保证了结构刚性,也为传动部件预留了充足的安装与维护空间,底部平台可直接与设备基座连接,安装适配性强。
