锥齿轮组合传动换向机构三维设计

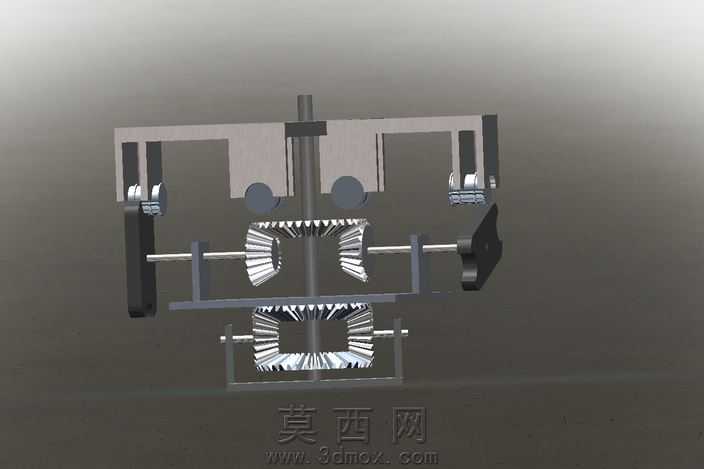

本作品为锥齿轮组合式传动换向机构的三维设计成果，建模阶段采用参数化建模逻辑搭建整体结构，首先确立竖直主轴与多根水平输出轴的空间垂直交错布局，以中心基准轴为定位核心，依次完成上下两组锥齿轮副的齿形参数匹配、啮合间隙校准，确保每一组锥齿轮的节锥面能够精准贴合，实现动力在垂直轴与水平轴之间的顺畅换向传输。建模过程中对齿轮齿廓采用渐开线曲面生成逻辑，还原真实锥齿轮的齿形特征，同时对支撑轴、机架框架、端部连接构件逐一进行特征建模，通过同轴度、平行度等装配约束完成整体装配，校验各运动部件之间不存在干涉问题，保证机构运转时各轴转动顺滑无卡滞。渲染阶段采用哑光金属材质模拟钢制齿轮与传动轴的质感，机架部分采用深灰色硬质金属材质区分，通过柔和的环境打光突出齿轮啮合部位的结构细节，清晰展现上下两层齿轮组的布局关系与动力传递路径。结构设计上采用双层锥齿轮组布局，上层锥齿轮组实现单根竖直轴向两侧水平轴的动力分流换向，下层锥齿轮组可实现另一路动力的换向输出，整体框架采用对称式结构设计，既保证了机构运转时的结构稳定性，也让各传动部件的受力更加均衡，支撑部位预留了轴承安装位的结构特征，端部连接位设计了外接负载的连接接口，可适配多种需要多轴换向动力输出的传动场景。设计思路围绕空间交错轴动力换向的核心需求展开，摒弃了传统单组锥齿轮仅能实现单路换向的局限，通过双层齿轮组的堆叠布局，在紧凑的空间内实现多路垂直轴动力的换向传输，整体结构紧凑、传动路径清晰，可作为机械传动教学演示模型，也可为多输出端换向传动装置的设计提供结构参考，建模过程中严格遵循机械设计的公差配合要求，各装配部位的尺寸匹配符合通用机械零部件的设计规范，能够直观展现锥齿轮传动换向的工作原理与结构特征。
