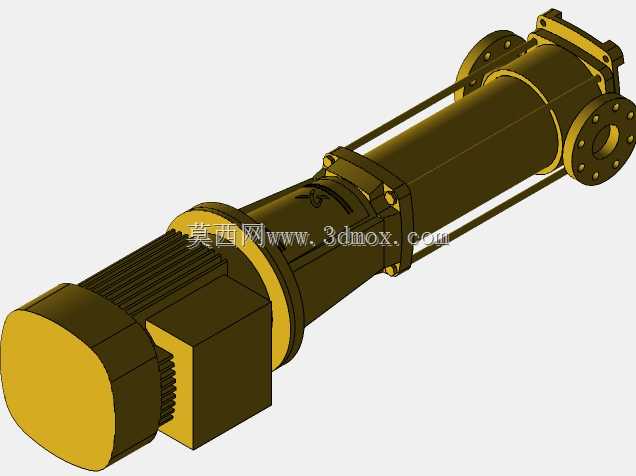

立式管道增压输水结构三维数模

　　在民用建筑供水、工业循环水系统、暖通空调水循环、生产工艺流体输送等场景中，管道压力不足是经常遇到的工程问题，这类立式增压结构的核心作用就是串接在管路中，对管内流体进行二次加压，弥补管路沿程阻力损失、高程差带来的压力衰减，保障末端用水点的压力与流量满足使用要求。不同于卧式泵需要占用较大的地面安装空间，该立式结构的动力段与增压腔体沿竖直轴线同轴布置，安装时可直接通过两端法兰与现有管道对接，不需要额外搭建大型安装基座，尤其适合管井、设备夹层、狭小泵房这类空间受限的安装场景，能大幅缩减安装占地，同时降低管路改造成本。从结构设计逻辑来看，上部的动力段采用长轴直连的传动方式，省去了中间联轴器、皮带传动等冗余传动环节，

　　既减少了传动过程中的功率损耗，也降低了后续运维过程中传动件的故障点；动力段的外壳设置有均匀分布的散热筋结构，在设备连续运行过程中，可通过外壳与周围空气的自然对流带走绕组产生的热量，避免长时间高负载运行出现过热问题，保障设备运行稳定性。下部的增压腔体采用流线型过流通道设计，叶轮与导叶的匹配经过流体仿真优化，可减少流体在腔体内的湍流、涡旋损失，提升增压效率，同时降低流体高速冲击带来的运行噪音；腔体下端设置有进水接口与安装定位结构，可在安装时快速与进水管道对中，减少安装错位带来的密封泄漏风险。在安装边界设计上，该结构的整体径向尺寸控制在较小范围内，安装时仅需要预留满足管道对接、后期运维拆卸的操作空间即可，不需要在周边预留过大的检修通道；

　　竖直方向的长度尺寸适配常规管道安装的层高要求，进出水接口的同轴度公差经过严格控制，对接时不会对现有管道产生额外的安装应力，避免长期运行过程中管道接口出现疲劳渗漏。实际选型应用时，可根据管路的设计流量、需要补充的扬程参数匹配对应功率的动力段，该结构的过流部件可适配清水、无强腐蚀性的工业流体等介质，在高层住宅二次供水、工厂生产循环水增压、暖通系统冷热水循环、水处理系统管路增压等场景中都能适配。建模过程中对泵体的每一处配合公差都做了对应还原，比如动力段轴与腔体密封件的配合位置、叶轮与腔体的间隙尺寸、法兰连接的螺栓孔分布位置都与实际工程应用的尺寸一致，结构设计人员可直接将该数模导入管路装配体中，进行安装干涉检查、管路应力校核、

　　运维空间模拟等工作，不需要再对模型的安装尺寸做二次修正；对于设备选型人员来说，可通过该模型直观了解设备的外形结构、安装接口位置，提前在设计阶段规划好管路走向、安装固定点位，避免现场安装时出现尺寸不匹配、空间不足等问题。该结构的密封组件采用易拆卸的设计结构，后期运维更换密封件时不需要将整个泵体从管路中完全拆下，仅需要拆开对应位置的压盖即可完成密封件更换，大幅缩短运维停机时间；底部的腔体设置有泄放口，在设备长期停机或者冬季防冻维护时，可打开泄放口排空腔体内的残留流体，避免低温冻裂腔体，也能减少残留流体对腔体内壁的腐蚀。
