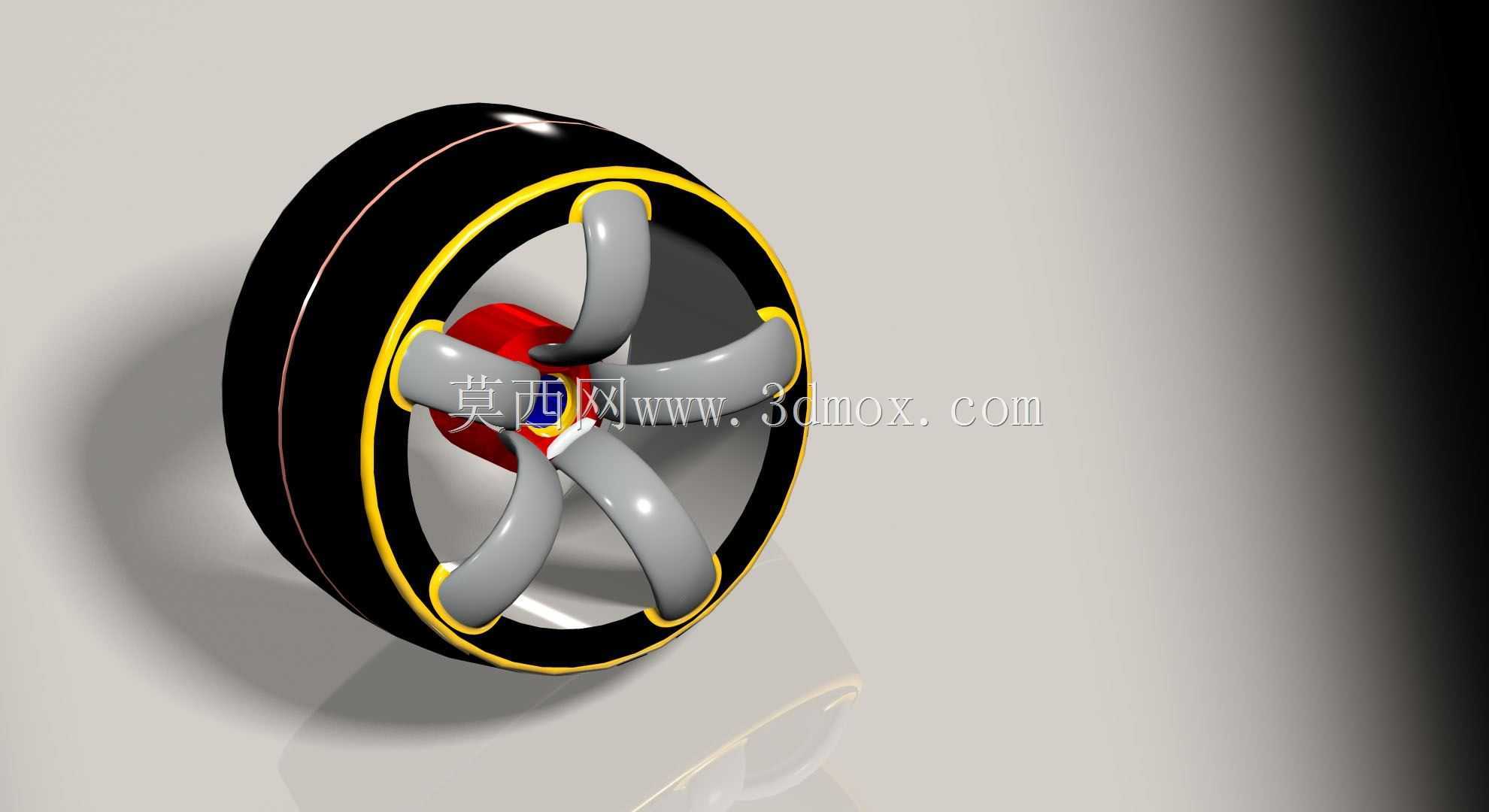

五辐造型乘用车合金轮毂结构设计

　　该款合金车轮主要适配小型乘用车辆的行走系统，作为整车与轮胎的核心连接承载部件，承担着传递整车驱动力、制动力以及转向力矩的关键作用，日常使用场景覆盖城市铺装路面通勤、轻度非铺装路面通行等常规用车环境，可在车辆行驶过程中缓冲路面传递的颠簸冲击，配合轮胎完成整车的承载与行走功能。从结构设计层面来看，轮辋部分采用等宽深槽式结构设计，轮缘位置做了加厚圆弧过渡处理，能够匹配常规民用真空轮胎的安装尺寸，轮辋与轮胎接触的密封面预留了标准的装配公差带，可保证轮胎充气后的密封可靠性，避免行驶过程中出现漏气、轮胎脱圈等风险。轮辐采用五辐对称式布局，单根轮辐做了变截面流线型处理，靠近轮心安装座的位置截面厚度更大，向轮辋方向延伸时逐步收窄，

　　这种设计一方面可以在满足结构强度要求的前提下降低整体自重，减少整车非簧载质量，提升悬挂系统的响应速度与行驶平顺性，另一方面对称式的辐条布局能够保证车轮高速旋转时的动平衡性能，降低行驶过程中的径向跳动与轴向窜动。轮心位置设置了中心定位孔与周向均匀分布的螺栓安装孔，中心孔尺寸匹配常规乘用车的轮毂轴头定位直径，螺栓孔的孔位分布圆直径符合对应车型的安装孔距标准，安装面做了精加工平面处理，可保证车轮与轮毂轴头、刹车法兰盘的贴合紧密性，避免安装后出现车轮偏摆、螺栓受力不均断裂的问题。轮辋外侧边缘设置了环形装饰凸边，既可以在车辆发生轻微刮蹭时保护轮辋主体结构不被划伤，也能在视觉上提升车轮的层次感。从安装边界来看，

　　该车轮的偏距参数适配常规前置前驱家用车型的轮拱空间，安装后不会与翼子板、刹车卡钳、悬挂摆臂等周边部件发生运动干涉，转向到极限角度时也不会出现蹭胎、蹭轮拱内衬的问题。整体结构采用一体铸造成型的工艺思路设计，辐条与轮辋、轮心安装座的连接位置都做了圆角过渡处理，可有效分散行驶过程中承受的交变载荷，降低应力集中导致的结构开裂风险，满足日常行驶过程中加速、制动、过弯等不同工况下的强度要求。
