圆柱螺旋减震缓冲弹簧结构设计

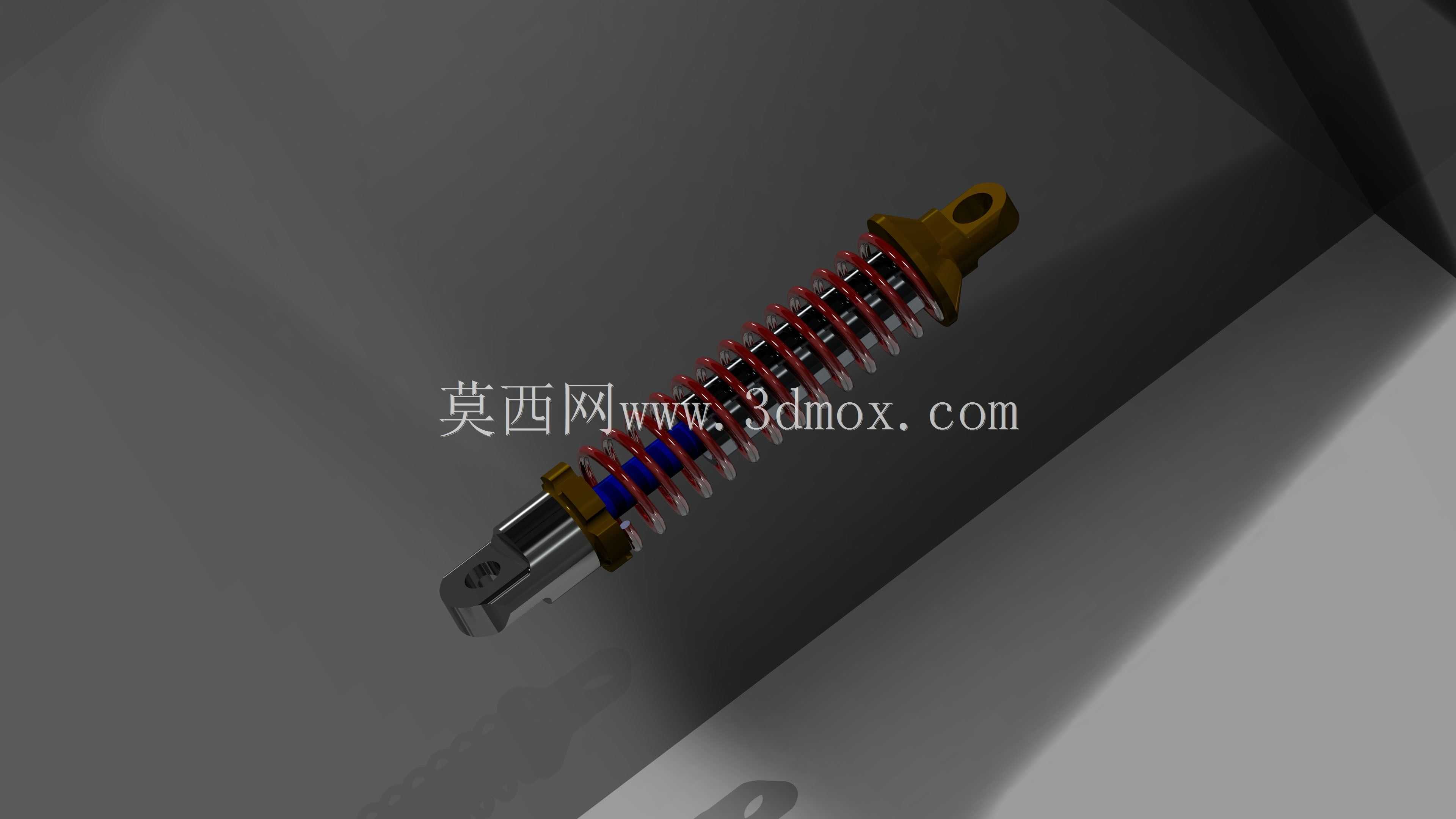

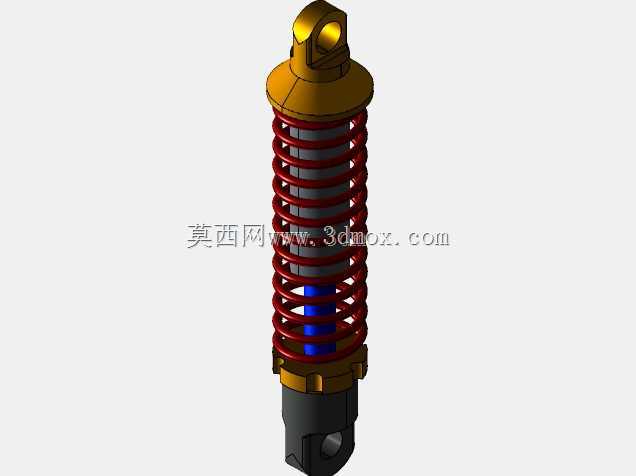

　　该弹性缓冲部件广泛应用于行走机械悬架、小型设备隔振模块、工业装备缓冲工位中，核心作用是吸收冲击载荷、衰减往复振动，避免刚性碰撞对设备本体或安装基座造成结构性损伤。从结构设计来看，主体采用等节距圆柱螺旋压缩弹簧构型，弹簧丝截面为圆形，绕制后中径尺寸适配配套安装套筒的内径公差，两端并紧磨平处理，保证承压时端面与安装座贴合度达标，不会出现偏载导致的弹簧侧弯失效。两端的连接端采用差异化结构设计，一端为带通孔的吊耳式铰接结构，可通过销轴与设备上的固定支架铰接，适配摆动工况下的角度偏移需求；另一端为杆端插接结构，可插入配套的导向套筒内，限制弹簧压缩过程中的径向窜动，保证受力始终沿弹簧轴向传递。设计过程中需要重点校核几个核心边界：

　　首先是弹簧的刚度匹配，根据承载的额定载荷与最大冲击载荷，计算弹簧丝直径、有效圈数、节距参数，保证额定载荷下的压缩量处于弹簧总行程的30%-40%区间，预留足够的缓冲余量，同时避免并圈冲击；其次是安装边界尺寸，两端连接结构的中心距在弹簧自由状态下的数值需要匹配设备的安装空间，最大压缩量下的中心距要满足设备极限行程的避让要求，铰接端的通孔直径要适配常用销轴规格，插接端的杆径与导向套筒的配合公差选H8/f7间隙配合，既保证滑动顺畅，又不会出现过大的径向间隙导致卡滞。弹簧表面做了氧化防锈处理，适配常规户外或工业车间的使用环境，若用于腐蚀工况还可更换为不锈钢弹簧丝材质。在实际装配场景中，这类弹簧通常会搭配阻尼套筒使用，弹簧提供复位与承载弹力，

　　阻尼结构消耗振动能量，二者配合实现平稳的减震效果，比如小型代步车的前后悬架、自动化设备的工位缓冲座、精密仪器的隔振脚座中都能见到这类结构的应用。建模过程中需要注意螺旋扫掠路径的节距过渡，两端并圈部分的节距逐步减小至与弹簧丝直径一致，磨平端的切除角度要保证端面与弹簧轴线垂直，两端连接结构与弹簧端部的衔接要做圆角过渡，避免应力集中导致的端部断裂问题，铰接孔的位置度公差需要控制在0.1mm以内，保证装配后销轴不会出现别劲情况。
