埃里克森热水泵气缸锉削加工工装结构

　　在小型热力流体输送设备的维修与小批量试制场景中，气缸作为热水泵的核心承压与动配合部件，其内壁与活塞配合面的精度直接决定泵组的容积效率与运行寿命，针对埃里克森式小型热水泵的气缸单件修配场景，这套锉削定位工装的设计完全贴合现场手工作业的实际需求，解决了异形气缸壳体在手工锉修时夹持不稳、基准偏移的常见问题。从实际使用场景来看，这类小型热水泵多用于民用小型供热循环系统、小型移动式热力设备的流体输送，很多场景下没有批量加工的数控设备支撑，单件维修或试制时需要依靠钳工手工完成气缸内壁、配合止口的锉修作业，常规平口钳夹持容易造成薄壁气缸壳体变形，且无法保证锉削时的进给方向与气缸轴线平行，这套工装采用整体式型腔定位结构，

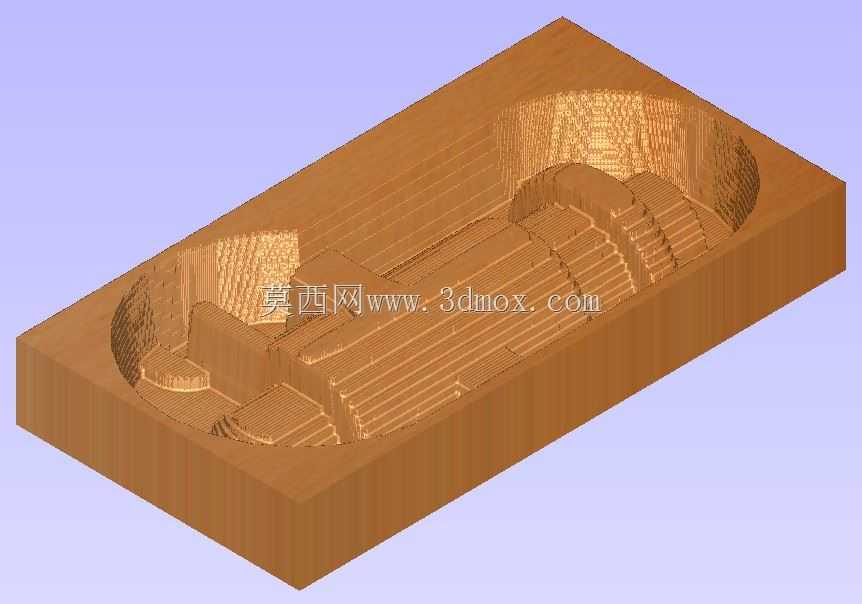

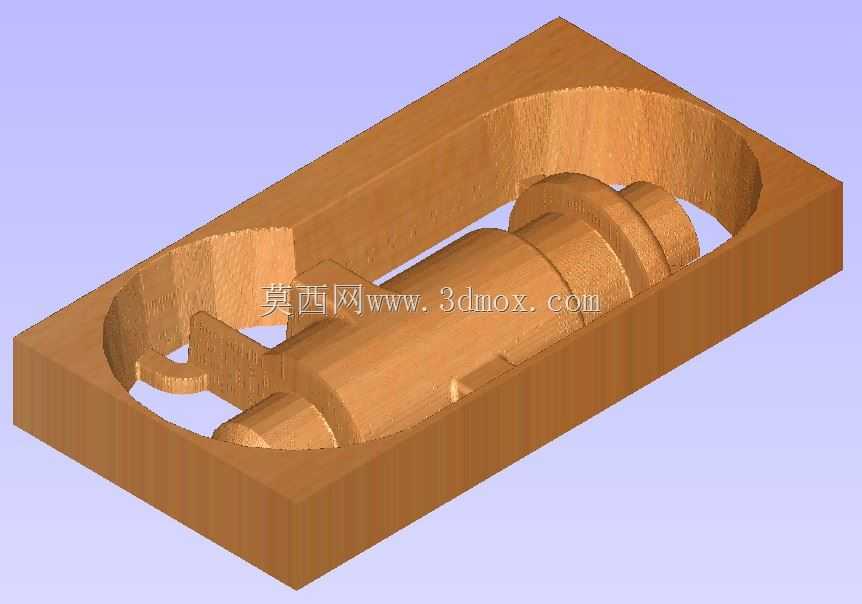

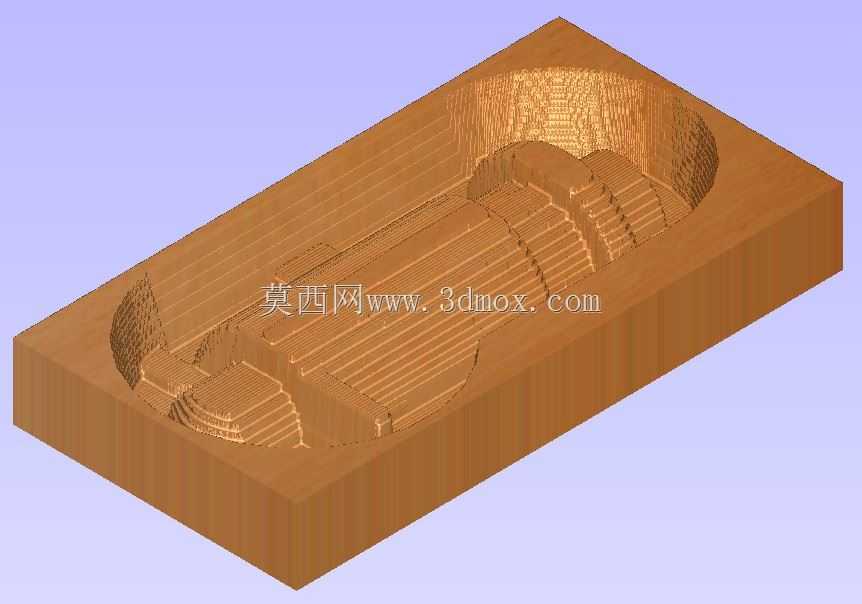

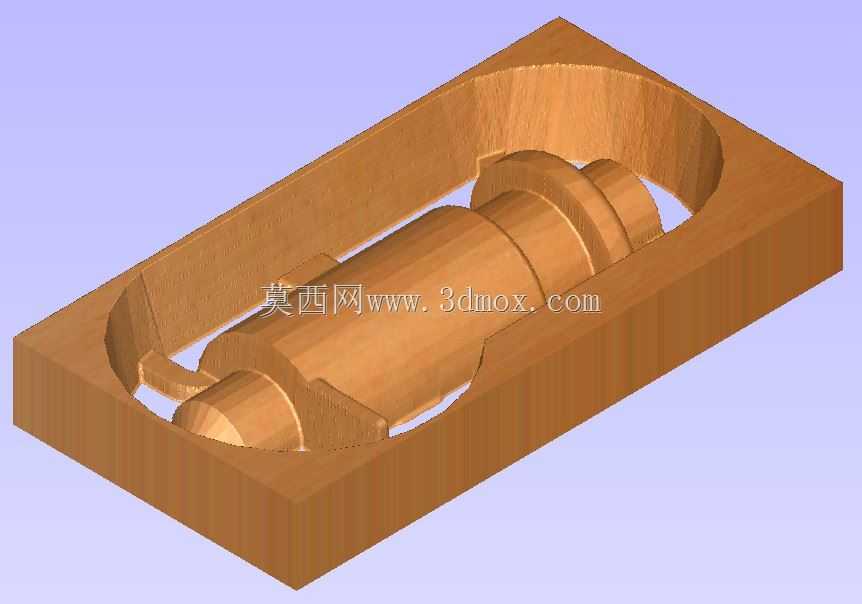

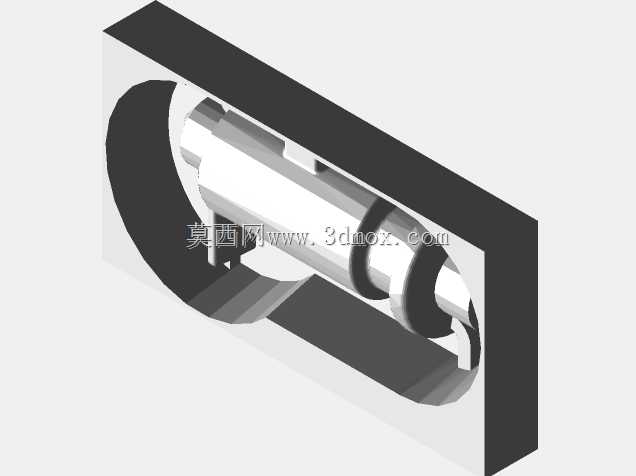

　　将气缸工件完全嵌入与之外轮廓匹配的型腔内，夹持受力均匀分布在工件外表面，避免了局部夹紧力导致的薄壁壳体变形问题。工装的主体采用长方体基座结构，型腔完全按照埃里克森热水泵气缸的外轮廓仿形铣削成型，型腔的深度略大于气缸工件的轴向长度，保证工件装入后不会出现轴向窜动，型腔两端预留了锉刀进给的避让空间，钳工在进行内壁锉修时，锉刀可以沿着气缸的轴向顺畅进给，不会与工装基座发生干涉。从设计思路上看，这套工装没有采用复杂的夹紧机构，而是依靠仿形型腔的间隙配合实现工件的定位，工件装入型腔后依靠自身重力与型腔侧壁的摩擦力保持固定，针对锉削作业的切削力较小的特点，这种定位方式完全可以满足作业时的稳定性要求，同时省去了夹紧操作的步骤，提升了单件修配的作业效率。工装的外形尺寸适配常规钳工工作台的操作范围，基座的底面为精加工平面，可以直接放置在钳工台的垫铁上，不需要额外的固定结构，基座的侧壁做了倒棱处理，避免作业时锐角划伤操作人员。在安装边界方面，工装的整体长宽尺寸控制在200mm以内，高度不超过80mm，不会占用过多的钳工台操作空间，型腔的配合公差按照H7级精度设计，既保证工件可以顺畅装入取出，又不会因为间隙过大导致锉削时工件出现晃动。针对气缸内壁不同位置的锉修需求，型腔侧壁开设了多个避让缺口，对应气缸上的进气口、排气口、密封槽安装位置，锉修这些位置时锉刀可以直接通过缺口接触加工面，不需要反复拆装工件调整角度。在实际使用中，

　　钳工可以根据锉修的位置调整工装在台面上的摆放角度，长方体的基座外形可以稳定放置在多个角度，方便操作人员以最舒适的姿态完成锉削作业，相比传统的夹持方式，这套工装可以将气缸锉修的形位公差控制在0.02mm以内，完全满足小型热水泵气缸与活塞的配合精度要求，避免因为锉修基准偏移导致的气缸漏气、活塞卡滞等问题。针对这类小型热水泵的维修场景，很多时候需要对磨损的气缸内壁进行锉修后再配合加大尺寸的活塞使用，这套工装可以反复使用，只要是同型号的埃里克森热水泵气缸修配都可以适用，不需要针对每个工件制作专用的夹持结构，大幅降低了单件维修的工装成本。工装的材质采用硬质木材加工而成，一方面木质材料的硬度低于气缸的金属材质，不会在夹持过程中刮伤气缸的外表面，

　　另一方面木质材料的减震性能较好，锉削时的振动可以被基座吸收，操作人员的手感更好，更容易控制锉削的进给量，避免锉修过量导致工件报废。型腔内部的轮廓完全贴合气缸外表面的加强筋、凸台等结构，工件装入后不会出现周向转动，保证锉削时各个位置的加工余量均匀，针对气缸两端的轴承安装位，型腔两端预留了同轴的定位止口，保证锉削后的气缸内壁与两端轴承位的同轴度符合装配要求，避免后续装配时出现活塞轴偏心导致的运转阻力过大、密封件快速磨损等问题。在实际的泵组装配场景中，气缸的加工精度直接影响整泵的性能，很多手工修配的气缸因为夹持不当导致内壁圆度超差，装配后运行时热水泄漏量超标，泵的出水压力达不到设计要求，这套工装从定位基准的根源上解决了这个问题，让手工锉修的精度可以接近机加工的水平，适合小型维修站点、单件试制场景下的加工作业，不需要复杂的设备投入就可以完成高精度的气缸修配工作。
