铸造工艺用弯角式浇口结构设计

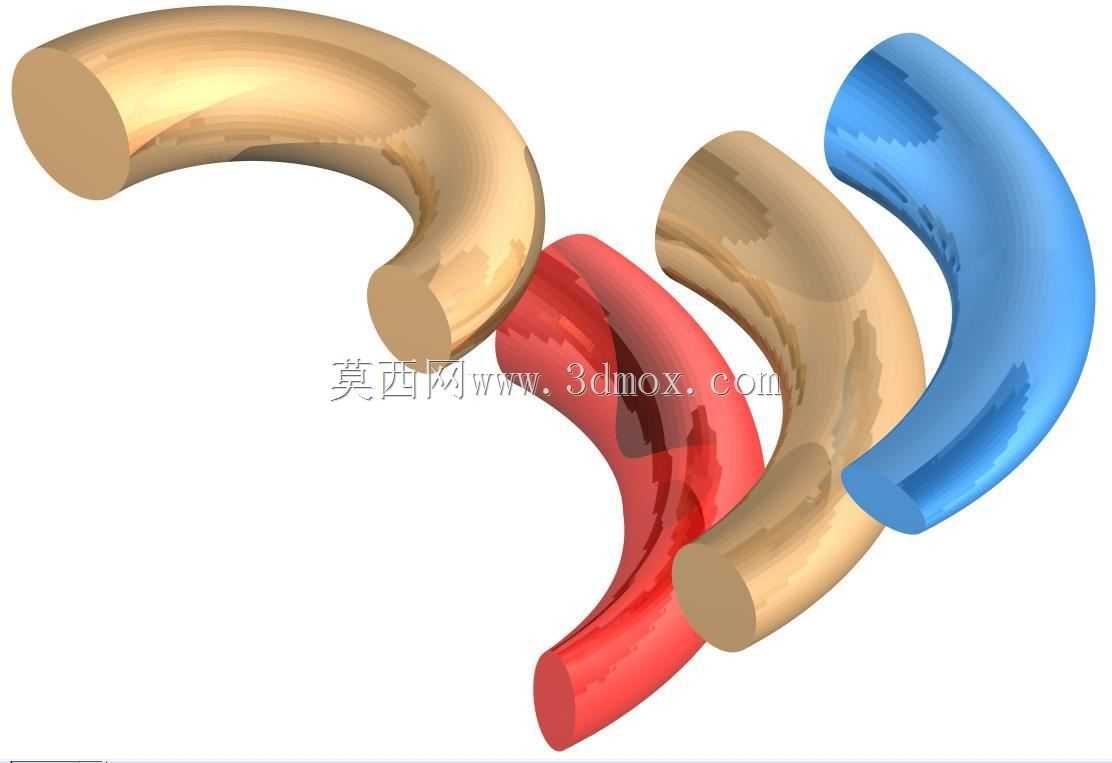

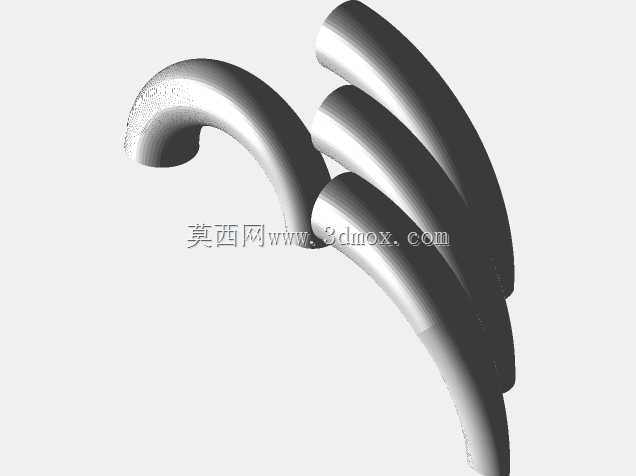

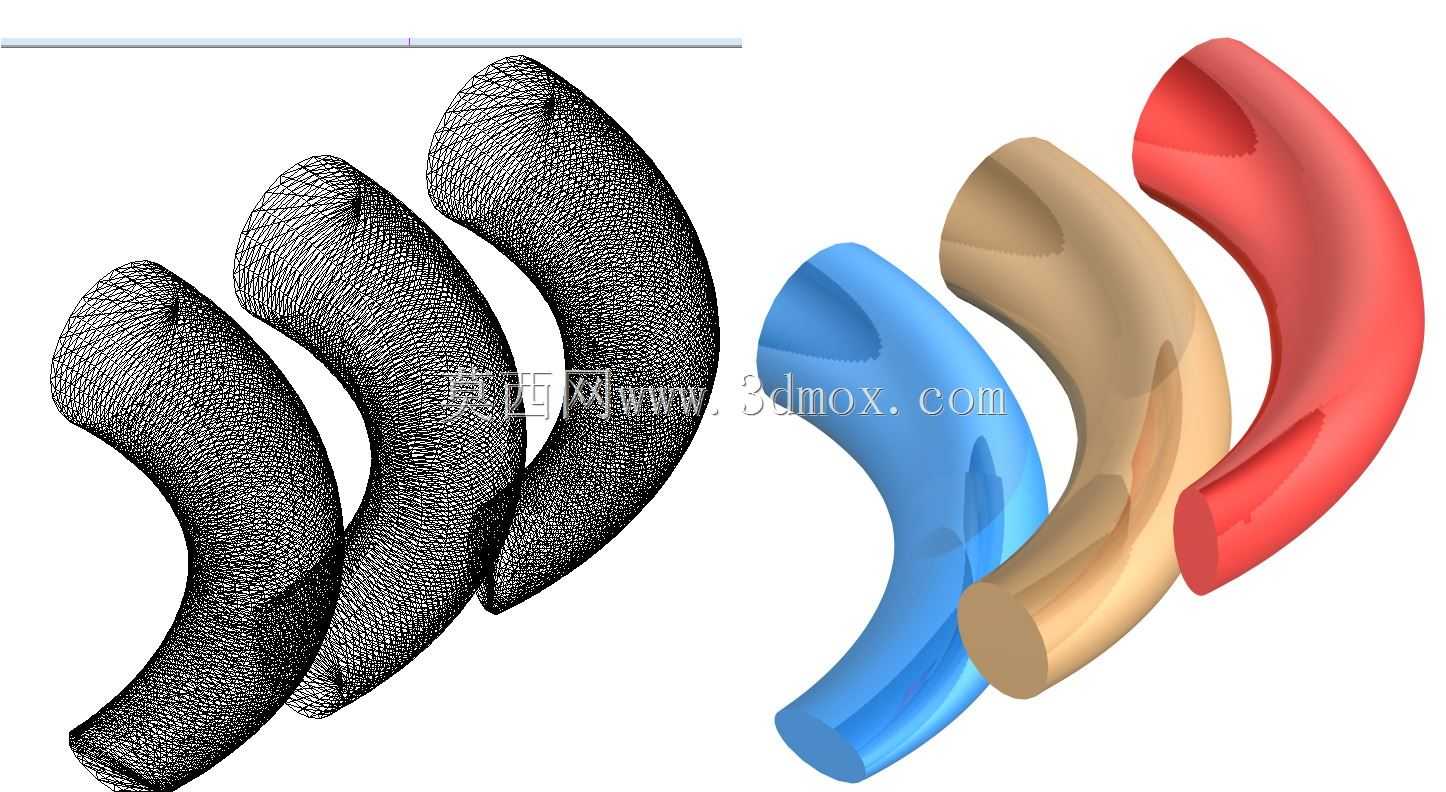

　　在砂型铸造、金属型铸造以及低压铸造的实际生产场景中，浇口作为浇注系统连接外部浇包与型腔内部的核心过渡部件，其结构形态直接决定了金属液充型过程的流态稳定性、卷气倾向以及铸件最终的成型质量。本次设计的弯角式浇口结构，区别于常规直筒型、斜直型浇口的流道走向，采用90度平滑圆弧过渡的弯转流道形态，主要适配需要从型腔侧部、底部或者分型面夹角位置引入金属液的铸造工况，能够有效规避直落式浇口带来的金属液直冲砂芯、冲刷型壁的常见工艺缺陷。

　　从实际设备用途来看，这类弯角浇口主要承担三项核心功能：其一为导流缓冲，金属液从浇包注入直浇道后，经过弯角段的圆弧导向，会将竖直方向的下落动能转化为水平方向的平稳充型动能，避免高速液流直接冲击型腔内壁造成砂粒脱落，进而减少铸件夹砂、砂眼类缺陷的产生概率；其二为挡渣集渣，弯角段的流道转向过程中，密度远低于金属液的熔渣、氧化皮会在流道外侧的低速涡流区聚集，配合后续的横浇道集渣包结构，能够大幅降低杂质进入型腔的可能性；其三为流态调控，通过调整弯角段的曲率半径、流道截面渐变比例，可以适配不同材质金属液的充型流速要求，比如铸钢件充型需要较高流速避免冷隔，可采用较小曲率半径的弯角结构保持液流动能，铝合金铸件充型需要降低流速避免卷气，可采用大曲率半径的平滑弯角结构实现液流减速。

　　在设计思路层面，该弯角浇口的结构参数完全围绕铸造工艺的实际约束展开：首先是流道截面的设计，整体采用从入口端到出口端逐步扩大的渐变截面，入口端匹配直浇道的标准直径尺寸，出口端根据连接的横浇道截面尺寸做1:1.2的比例放大，避免流道截面突变造成的液流紊流；其次是弯角段的曲率设计，内弯侧的圆弧半径不小于流道直径的1.5倍，外弯侧的圆弧半径根据内弯半径加流道直径计算得出，全程避免流道内壁出现直角、锐角拐点，防止金属液在拐点位置出现滞留、冷隔，同时也能减少浇注后残留浇道凝料的清整难度；再者是安装边界的匹配设计，浇口的上端面预留与直浇道套配合的定位止口，止口深度根据常用浇口套的标准安装尺寸设定，侧面与横浇道连接的位置预留5mm的装配余量段，方便造型时与砂型内的横浇道型腔做平滑对接，不会出现对接台阶干扰液流。

　　从外形尺寸与安装适配性来看，该弯角浇口的整体安装占位空间紧凑，弯转后的水平段长度可根据不同砂箱的内腔尺寸做模块化调整，不需要改动弯角段的核心曲率参数就能适配从100kg到500kg级别的中小型铸件浇注需求。实际生产验证中，这类弯角浇口在机床床身铸件、汽车支架类铸件、通用五金泵阀类铸件的铸造工艺中应用广泛，尤其是在铸件型腔存在深腔结构、砂芯悬臂布置的工况下，采用侧进式的弯角浇口能够让金属液从型腔侧壁平稳抬升充型，完全避免直浇道下落的液流直接冲击悬臂砂芯造成的砂芯偏移、断裂问题。另外在流道的壁厚设计上，金属型铸造用的弯角浇口采用耐热铸铁材质时，壁厚设定为流道直径的0.2倍，保证反复受热冷却过程中的结构强度，砂型铸造用的一次性浇口模样则采用轻质工程塑料制作，壁厚均匀控制在2mm，既保证造型起模时的结构刚度，也能降低模样制作的材料成本。

　　需要注意的是，这类弯角浇口在布置时需要结合铸件的浇注位置做角度微调，弯角段的出口方向需要顺着横浇道的液流走向，不能出现反向对冲的流道对接，同时弯角段的最低位置需要预留出出气孔的安装位置，避免初次浇注时流道内的空气无法顺利排出造成的浇不足、气孔缺陷。针对不同的铸造合金材质，该浇口的表面粗糙度要求也有区分，铸钢用浇口的流道表面粗糙度控制在Ra6.3即可，铝合金、镁合金等易氧化合金用的浇口流道表面粗糙度需要达到Ra3.2，减少液流与流道壁的摩擦阻力，降低氧化膜卷入的概率。
