塑料注射成型机配套气动闸板结构

　　在塑料注射成型生产线的配套辅机结构里，这类气动闸板是承担气路通断、料道截流切换的核心执行部件，日常多布置在注塑机的气动送料回路、模腔气辅排气支路以及工位分隔的气动控制节点上，替代传统手动闸阀实现生产流程的自动化通断控制，适配连续化注塑生产的节拍要求。从实际使用场景来看，这类闸板需要长期在0.4-0.8MPa的压缩空气工作压力下往复动作，响应速度要匹配注塑机的开合模、射胶、保压工序时序，不能出现动作迟滞导致的气路泄压、料流窜动问题，否则会直接造成注塑件缺胶、气泡、飞边等成型缺陷。

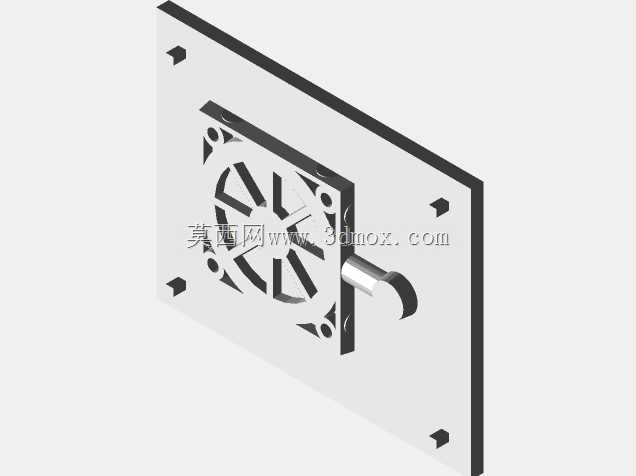

　　从结构设计逻辑上看，该闸板采用平板式闸体配合方形安装基座的布局，核心闸板部分做了对称式的镂空减重设计，既降低气动驱动时的运动惯量，提升动作响应速度，也减少了闸板往复滑动时的摩擦接触面积，降低长期运行的磨损量。基座上预留的四个定位凸台，是和注塑机对应安装位的定位凹槽做配合的，安装时不需要额外做位置找正，直接卡入凸台后再通过四角的安装孔锁付紧固件即可，能大幅降低现场安装调试的时间成本。闸板的驱动端采用圆柱式活塞杆连接结构，和标准气动气缸的输出轴直接适配，不需要额外做转接接头设计，减少了传动链路的间隙累积，保证闸板的行程位置精度。

　　安装边界方面，整个组件的基座为正方形平板结构，安装平面的平面度要求控制在0.02mm以内，避免安装后基座变形导致闸板卡滞；闸板的滑动行程预留了足够的安全余量，全开状态下闸板完全退离通流截面，不会对气路或者料道的通流面积造成遮挡，全闭状态下闸板的密封面完全覆盖通路口，配合端面的密封胶条能实现零泄漏截断。设计时特意将闸板的滑动导向面做了加宽处理，相比窄边导向的闸板结构，能承受更大的侧向载荷，即使在压缩空气压力波动、出现瞬时冲击压力的情况下，也不会出现闸板偏斜、卡涩的问题。

　　功能特性上，该闸板的运动副全部采用自润滑材料做衬套，日常运行不需要定期加注润滑脂，适配注塑车间多粉尘、少量塑料挥发物附着的工况，不会因为粉尘堆积导致动作失效。闸板的密封结构采用可拆卸式设计，当密封件出现磨损老化时，不需要拆解整个闸板组件，只需要拆下闸板端部的压盖即可更换密封件，大幅降低设备维护的停机时间。在气辅注塑的应用场景里，这类闸板还可以配合位置传感器实现闸板开度的比例控制，根据不同注塑产品的工艺要求调整气路的通流面积，实现保压压力的精准调控，适配不同壁厚、不同结构塑料件的成型工艺需求。

　　从结构建模的细节来看，整个组件的所有配合面都做了公差匹配设计，闸板和导向槽的配合采用H7/g6的间隙配合，既保证滑动顺畅，又不会因为间隙过大导致密封侧泄漏；安装孔的位置度公差控制在0.1mm以内，保证和设备安装位的孔位完全对中，避免锁付时出现安装应力。基座的底部做了0.5mm的沉台设计，安装时可以在沉台内嵌入密封垫片，避免安装面出现漏气漏料的问题。闸板表面做了硬质阳极氧化处理，表面硬度达到HV400以上，能抵抗塑料挥发物的腐蚀，同时降低表面摩擦系数，提升长期运行的使用寿命。
