混凝土预制构件成型浇筑模具结构

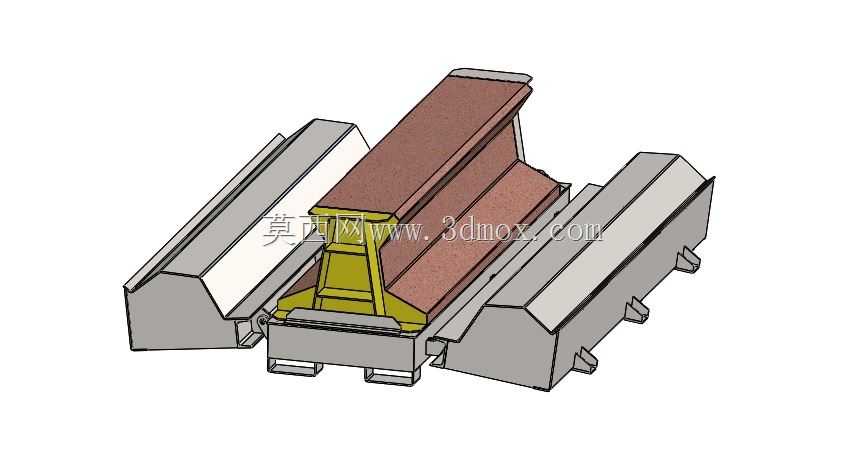

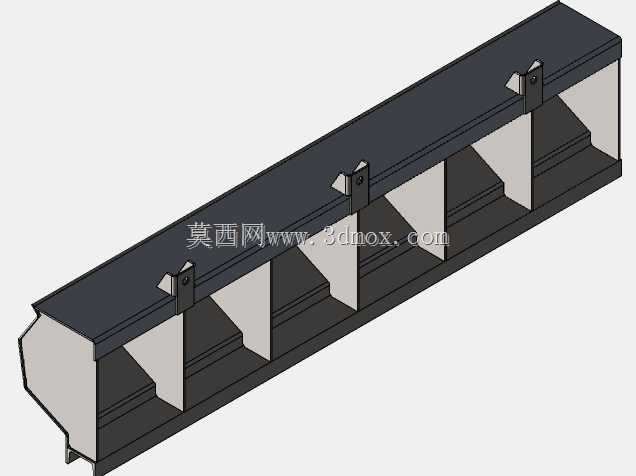

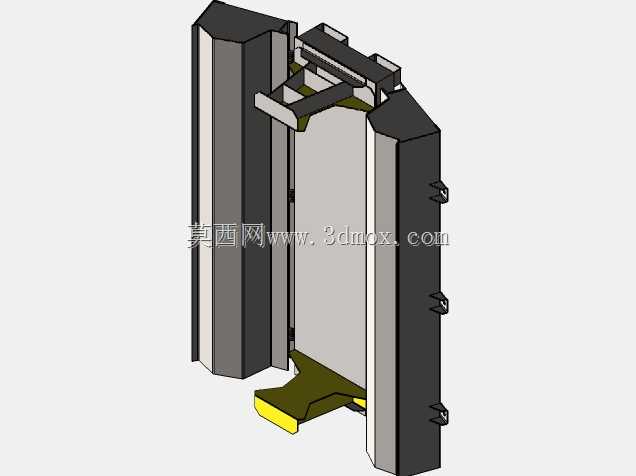

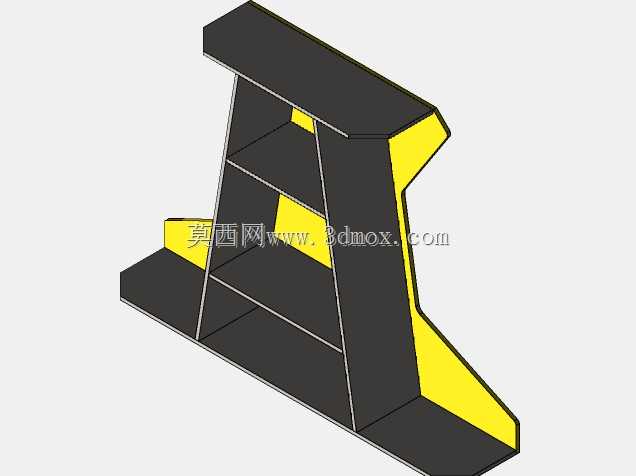

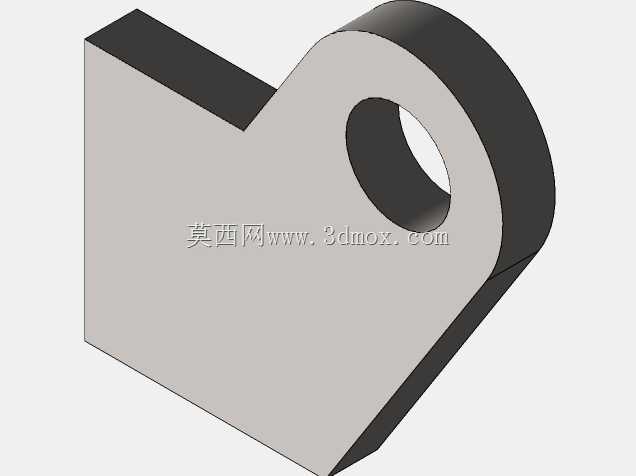

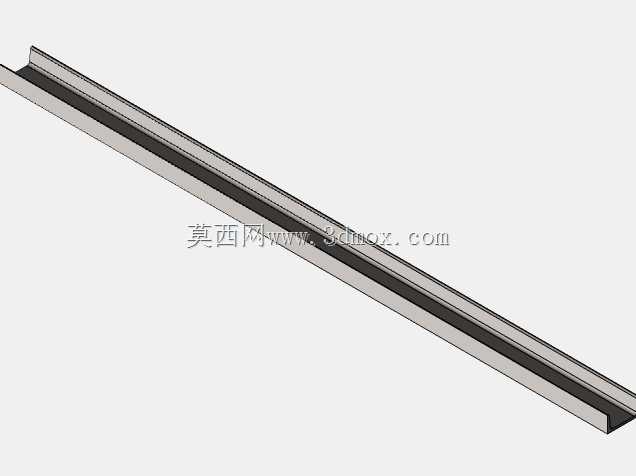

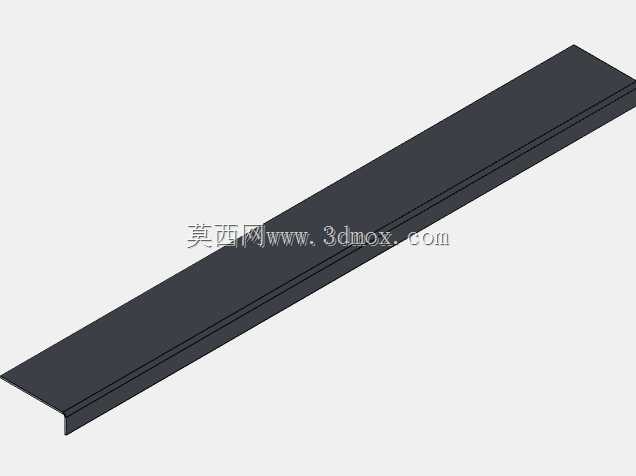

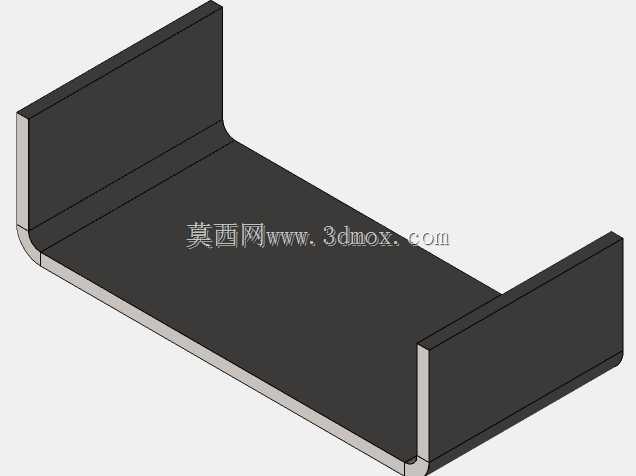

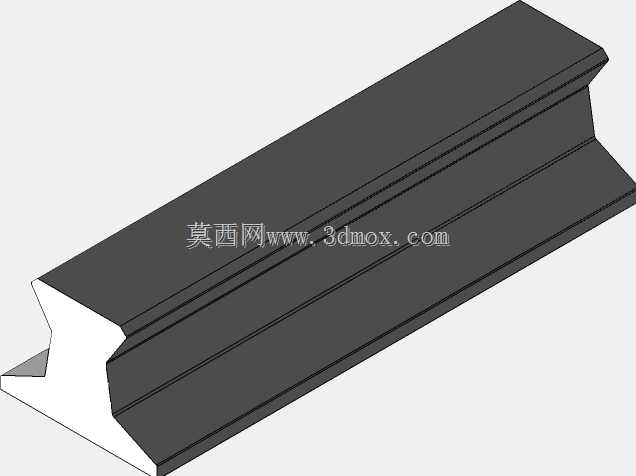

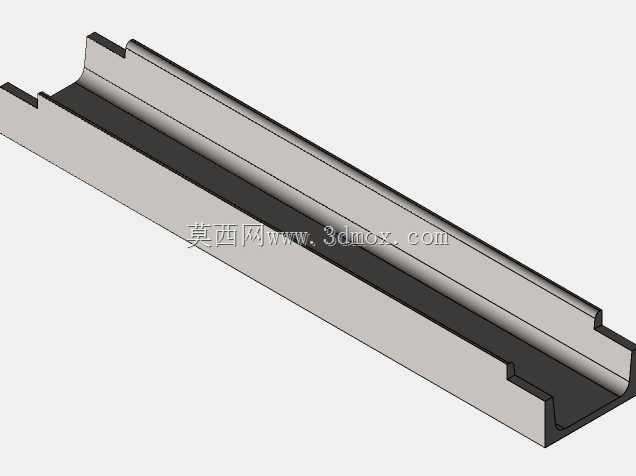

　　这套模具主要面向预制混凝土构件的批量生产场景，在装配式建筑构件厂、市政预制件生产工段都能见到这类工装的应用，核心作用是完成特定截面混凝土构件的浇筑成型，保证构件脱模后外形尺寸、形位公差满足后续装配要求。从结构组成来看，模具采用分体式开合设计，两侧模腔通过铰接结构与底部基座连接，开模时可向两侧翻转，避免脱模时磕碰构件边角，相比传统固定式钢模，能大幅降低构件脱模破损率，减少后期修补工作量。中间的成型芯模采用支撑式结构，底部设置定位卡槽与基座精准配合，浇筑过程中不会受混凝土侧压力偏移，保证构件内部空腔或者特定成型面的尺寸精度，芯模顶部做了斜度导向设计，合模时能自动导正位置，不需要反复调整对位，能缩短单批次生产的合模准备时间。

　　在设计思路上，整套模具优先考虑了生产过程的操作便利性，所有开合接触面都做了拔模斜度处理，侧模与芯模的工作表面粗糙度控制在合理范围，减少混凝土粘附，脱模后不需要大量清理模腔就能投入下一轮生产。模腔的拼接位置都设置了止口结构，能避免浇筑时漏浆，防止构件出现飞边、麻面等外观缺陷，减少后续打磨工序的工作量。底部基座设置了标准化的安装脚位，能直接固定在生产车间的振动台位上，匹配常规预制件生产的振动浇筑工艺，安装时不需要额外加工适配底座，直接通过螺栓锁紧即可完成固定，安装边界适配行业内通用的1.2米、1.5米宽振动台工位，不需要对现有生产线做大规模改造就能直接投入使用。

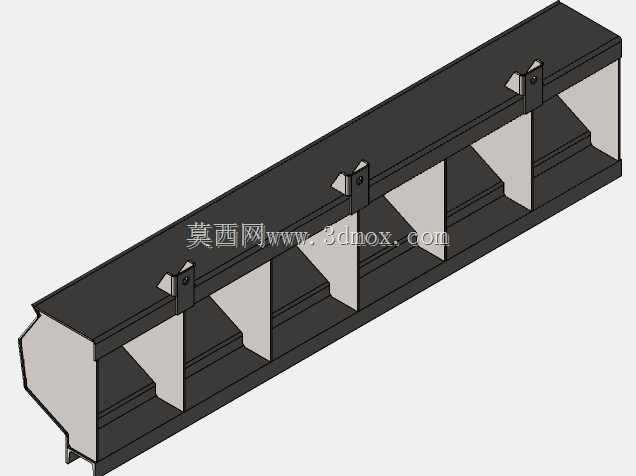

　　从实际生产的功能特性来看，这套模具可重复周转使用，模体采用加厚钢板焊接结构，整体刚性足够，承受混凝土浇筑侧压力与振动台激振力时不会产生形变，长期使用后模腔尺寸偏差能控制在行业允许范围内。侧模的锁紧结构采用快拆式设计，操作人员不需要借助大型工具就能完成合模锁紧与开模操作，单组模具的开合操作时间能控制在五分钟以内，能匹配流水线生产的节拍要求。模具的成型面针对混凝土浇筑的特性做了圆角过渡处理，避免直角位置应力集中造成构件开裂，同时也能减少模腔直角位置的积料问题，降低日常维护的工作量。

　　在外形尺寸的适配性上，整套模具合模后的整体轮廓宽度控制在1.8米以内，长度可根据生产的构件长度做模块化拼接扩展，不需要重新制作整套模体就能适配不同长度的同截面构件生产，提升了模具的通用适配能力。基座底部的叉车孔位做了标准化设计，生产转场时可直接通过叉车转运，不需要额外配置吊装工装，适配车间内短距离工位调整的需求。日常使用时，只需要在每次浇筑前在模腔表面涂刷脱模剂，定期检查铰接位置的润滑情况与锁紧件的磨损情况，就能保证长期稳定使用，维护成本远低于传统的一体式木模或者简易钢模。针对预制构件生产中常见的气泡、表面不平整问题，模具的侧模上预留了振动器安装位，可根据生产需要附着小型振动器，配合台振实现更好的排气效果，提升构件的成型密实度，避免构件内部出现空洞影响结构强度。
