气动压力调节阀精细结构三维设计

项目分类:阀门 发布时间:2022-01-21 ID:515885
  • 气动压力调节阀精细结构三维设计
  • 气动压力调节阀精细结构三维设计

  在气动控制系统的实际搭建场景中,这类调压部件的应用覆盖范围极广,从车间流水线的气动执行元件供气支路,到小型自动化设备的气路压力稳定单元,再到实验室气动测试台的压力调节回路,都能见到这类结构的身影。它的核心作用是将上游输入的波动压缩空气压力,稳定调节至下游支路所需的固定工作压力,避免气压波动导致气缸出力不稳、气动马达转速异常、气动夹具夹持力不足或过载等实际生产问题。

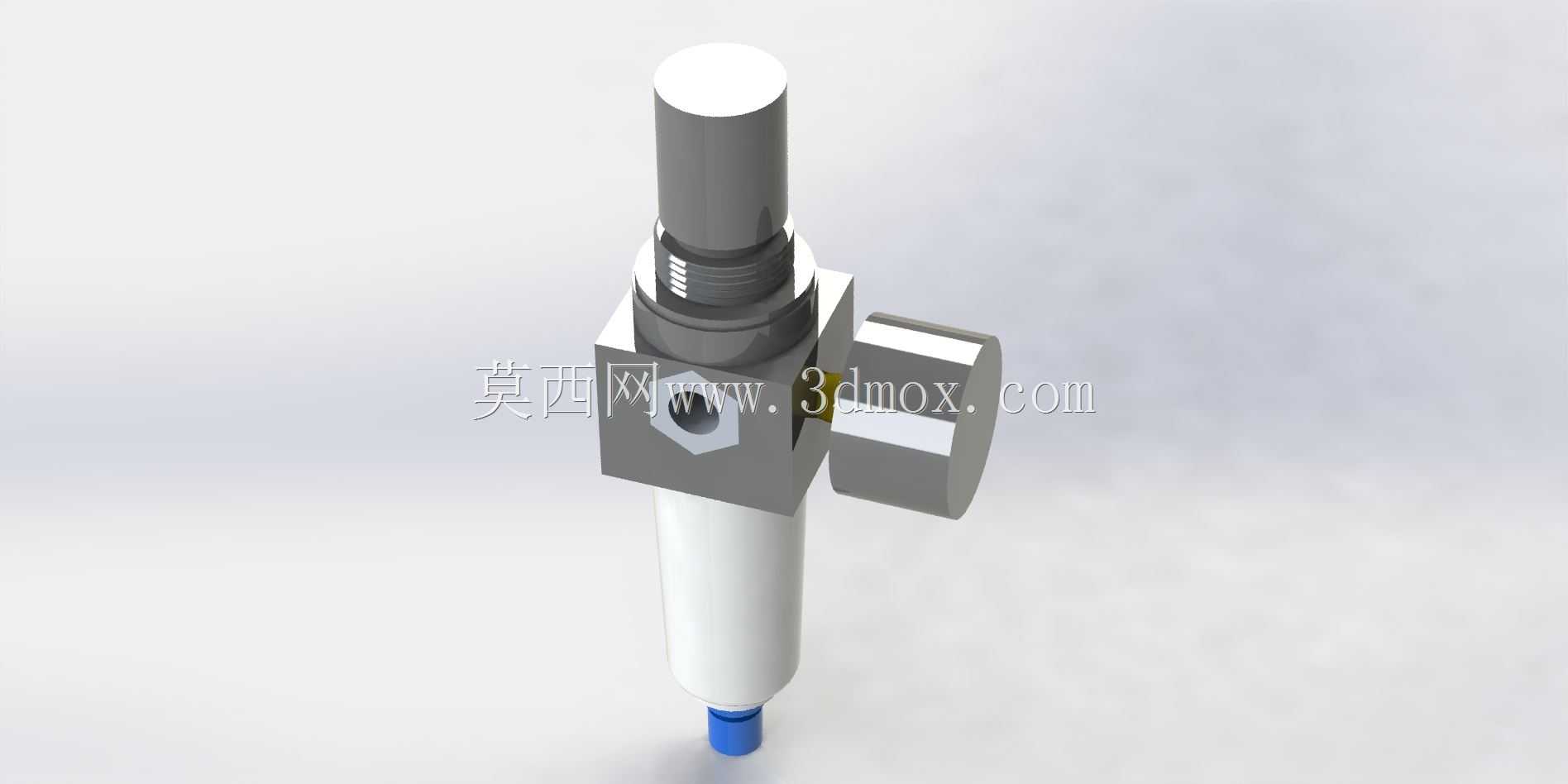

  从功能特性来看,这款调压结构采用了顶部旋钮式调压设计,旋转顶部的调节柱即可改变内部弹簧的预压缩量,从而调整膜片或阀芯的开启平衡位置,实现输出压力的连续可调。侧面设置的快插接口适配常规气动软管,无需额外接头即可完成管路快速连接,阀体侧面的六角结构预留了扳手夹持位,在狭小安装空间内可以用开口扳手完成阀体的固定与拆装,避免安装时阀体跟转导致接口密封失效。底部的输出端采用了小直径快插结构,适配小流量气动支路的供气需求,比如小型气动吸盘、微型气缸的供气管路连接。

  设计这款结构的时候,首先要考虑的是气路的密封可靠性,所有配合面的公差都需要按照气动元件的密封要求设定,阀芯与阀体的配合间隙控制在合理范围,既保证阀芯动作顺滑无卡滞,又不会出现内部窜气导致压力不稳的问题。调压弹簧的选型需要匹配调压范围,弹簧刚度不能过大否则调压精度不足,也不能过小否则无法覆盖常用的气动工作压力区间。阀体的流道设计要尽量减少直角转折,降低压缩空气流过时的压力损失,同时避免流道内出现积水积尘的死角,减少长期使用时杂质卡滞阀芯的概率。

  关于安装边界,这款调压阀的整体轴向尺寸紧凑,主体阀体的方形截面边长不大,安装时不需要预留过大的侧向操作空间,顶部调节旋钮的操作空间只需要满足手指旋转的空间即可,侧面的接口朝向可以根据实际布管需求调整,在集成式气路安装板上布置时,相邻阀件的间距可以控制在较小范围,有效节省阀岛或气路安装板的布置空间。安装时需要注意气流方向与阀体标识一致,反向安装会导致调压功能失效,甚至出现内部密封件损坏的问题。固定方式可以采用侧面螺纹孔安装,也可以通过支架配合阀体的六角结构进行夹持固定,适配不同的安装场景需求。

  在实际选型应用中,这类调压阀通常需要搭配空气过滤器使用,避免压缩空气中的水分、杂质进入阀体内部磨损密封件,延长元件的使用寿命。对于需要频繁调整压力的工位,可以在调压阀的输出端加装小型压力表,直观显示当前输出压力值,方便操作人员快速调整到所需工作压力。这款结构的内部流道通径适配小流量气路,不适合大流量气动设备的主路调压,多用于支路末端的精细压力调节场景,比如精密装配工位的气动按压头供气、小型气动喷头的压力控制等对压力稳定性有一定要求的位置。建模过程中需要重点关注密封槽的尺寸精度,O型圈的压缩量要控制在合理范围,压缩量过大容易导致装配后阀芯卡滞,压缩量过小则会出现漏气问题,所有活动部件的配合面都需要设置合理的导入倒角,方便装配时密封件顺利装入,不会被锐边切损导致密封失效。
