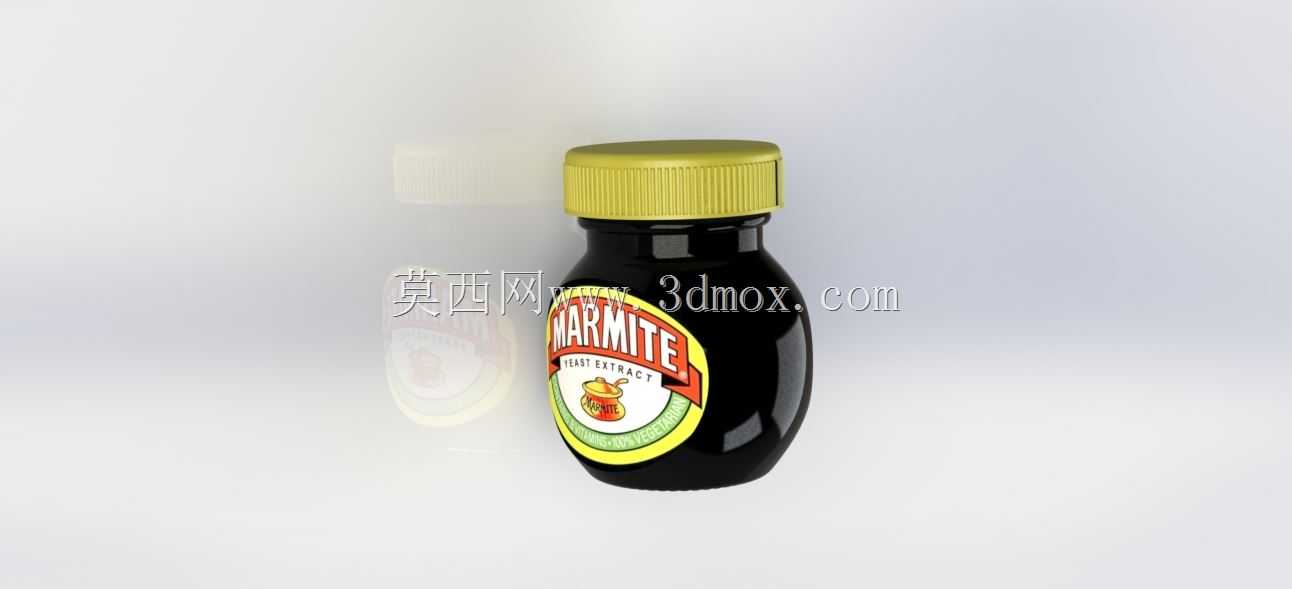

马麦酱食品包装瓶外观结构设计

　　在快消品包装结构开发环节，食品类包装瓶的三维建模是衔接外观设计与量产落地的核心步骤，这款马麦酱瓶的三维结构，可直接用于包装印刷对位、灌装生产线适配、包装运输堆叠验证等多个工程场景。从实际产线适配角度看，该瓶型的整体轮廓采用收腰式鼓形设计，瓶身最大直径位于瓶体总高度的三分之二位置，底部设置内凹式支撑环，既能够保证灌装完成后在输送带上的站立稳定性，避免高速输送过程中出现倒瓶、卡瓶问题，也能在堆叠仓储时让上层瓶底嵌入下层瓶盖的限位区域，提升单位仓储空间的堆码高度上限，降低物流周转过程中的包装损耗。瓶盖部分采用带竖向防滑筋的旋合结构，防滑筋的凸起高度控制在0.8mm，筋条间距3mm，既能够满足自动化旋盖设备的卡爪咬合需求，

　　保证旋盖扭矩的稳定传递，也能让终端消费者开启时获得足够的摩擦力，避免手滑无法开启的问题。瓶身的标签贴合区域做了微弧面平整处理，该区域的曲面曲率经过专门优化，能够适配卷标设备的贴标辊弧度，保证标签粘贴后无褶皱、无气泡，标签边缘的对位基准线在模型上做了隐性结构标记，可直接对接印刷制版环节的定位需求，减少印刷套准误差。从设计思路上看，这款瓶型的壁厚采用渐变式设计，瓶身主体壁厚均匀控制在1.2mm，瓶口螺纹区域壁厚加厚至2mm，保证旋合位置的结构强度，避免多次开合后出现螺纹滑牙、瓶口开裂的问题；瓶底内凹区域设置了六条径向加强筋，既能够提升瓶底的抗冲击性能，避免灌装后跌落出现瓶底破裂，也能减少瓶体注塑冷却过程中的收缩变形，

　　保证成型后的尺寸精度。在安装边界与尺寸适配层面，该瓶型的总高度控制在105mm，瓶口外径38mm，瓶身最大直径65mm，能够适配市面上多数常规酱料灌装线的瓶托尺寸、旋盖头规格以及喷码设备的对焦距离，无需对现有产线做大规模改造即可直接投产。模型的曲面过渡全部采用G2连续处理，瓶肩位置的圆弧半径经过反复调整，既能够保证酱料倾倒时的流速稳定，避免酱料在瓶肩位置残留过多，也能让瓶体在吹塑或注塑成型时，原料的流动填充更加顺畅，减少成型缺陷。针对食品包装的安全要求，瓶身内壁全部做光滑无死角处理，不存在凹陷、尖角等容易残留物料、滋生细菌的结构，能够满足食品接触材料的卫生检测要求，同时内壁的脱模斜度控制在1.5度，既能够保证生产过程中的顺利脱模，

　　也不会影响瓶体的有效容积。在结构验证环节，该三维模型可直接导入有限元分析软件，模拟堆码状态下的瓶体应力分布、灌装时的内压承受能力、运输过程中的振动冲击响应，提前发现结构强度不足的位置并做优化，减少后续开模后的试错成本。对于包装设计从业者而言，该模型的曲面拆分逻辑清晰，标签区域、瓶盖、瓶身的结构边界明确，可直接用于渲染包装效果图、制作产品展示动画，也能作为同类型小容量食品包装瓶的设计参考，缩短同类产品的开发周期。
