辐射探测机器人配套便携控制箱结构设计

　　在核设施运维、放射性环境应急监测、工业辐照场所巡检这类存在电离辐射风险的作业场景中，作业人员无法长时间停留于辐射超标区域，通常会搭载各类辐射探测传感器的移动机器人进入作业面完成剂量率监测、放射源定位、污染区域排查等工作，而地面作业人员与探测机器人之间的指令交互、探测数据回传，就需要一套可移动的集成控制终端作为载体。本次设计的便携控制箱体，正是针对这类户外、非固定工位的辐射探测作业需求开发，整套结构围绕防护性、便携性、内部组件集成适配三个核心维度展开。

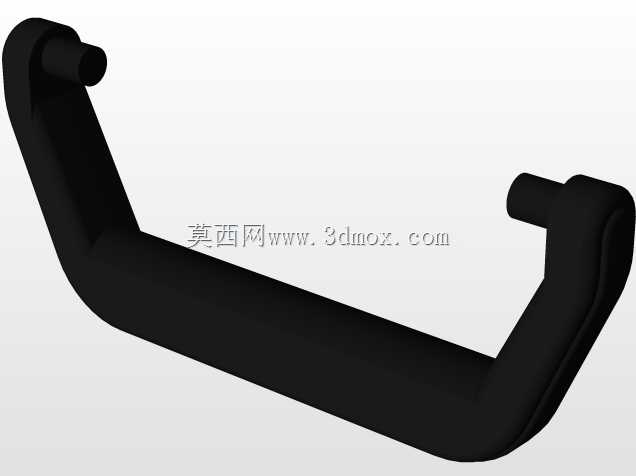

　　从实际作业的工况来看，这类控制终端往往需要跟随作业人员在厂区、野外应急现场辗转移动，过程中难免遇到磕碰、短途拖拽、临时放置于不平整地面的情况，因此箱体主体采用高强度铝合金型材作为框架支撑，外覆硬质铝合金板材作为蒙皮，型材拼接处采用内置角码连接，避免外露连接件在磕碰中出现变形松脱，箱体所有拼接缝隙处都加装了导电密封胶条，既可以阻挡现场的粉尘、零星溅水侵入内部损坏电子元件，也能在一定程度上屏蔽外界电磁干扰，避免探测数据传输、屏幕显示出现异常。箱体顶部的提手采用内嵌式旋转结构，提手本体包裹防滑橡塑材质，非使用状态下提手可完全嵌入箱体顶部的凹槽内，不会额外增加箱体的外凸尺寸，避免在搬运、收纳过程中提手被外物勾挂；提手与箱体框架的连接位置加装了金属衬片，将提手承受的整个箱体重量分散到框架的两根纵向型材上，避免长期提拎出现连接位开裂、变形的问题。

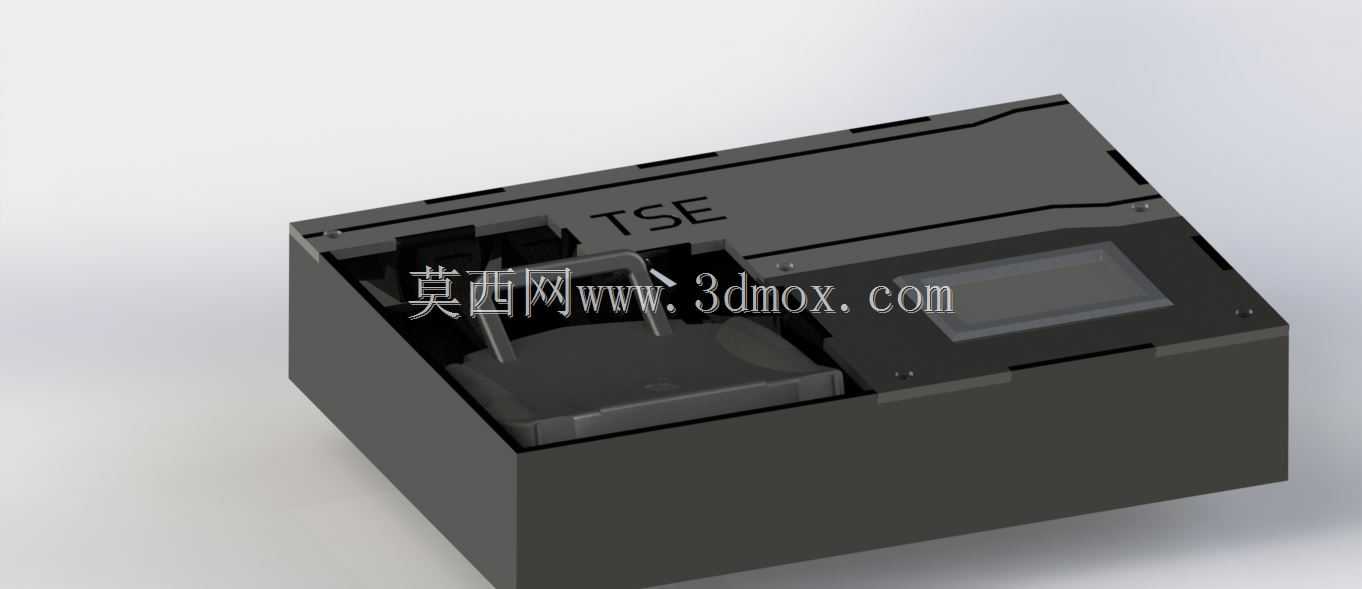

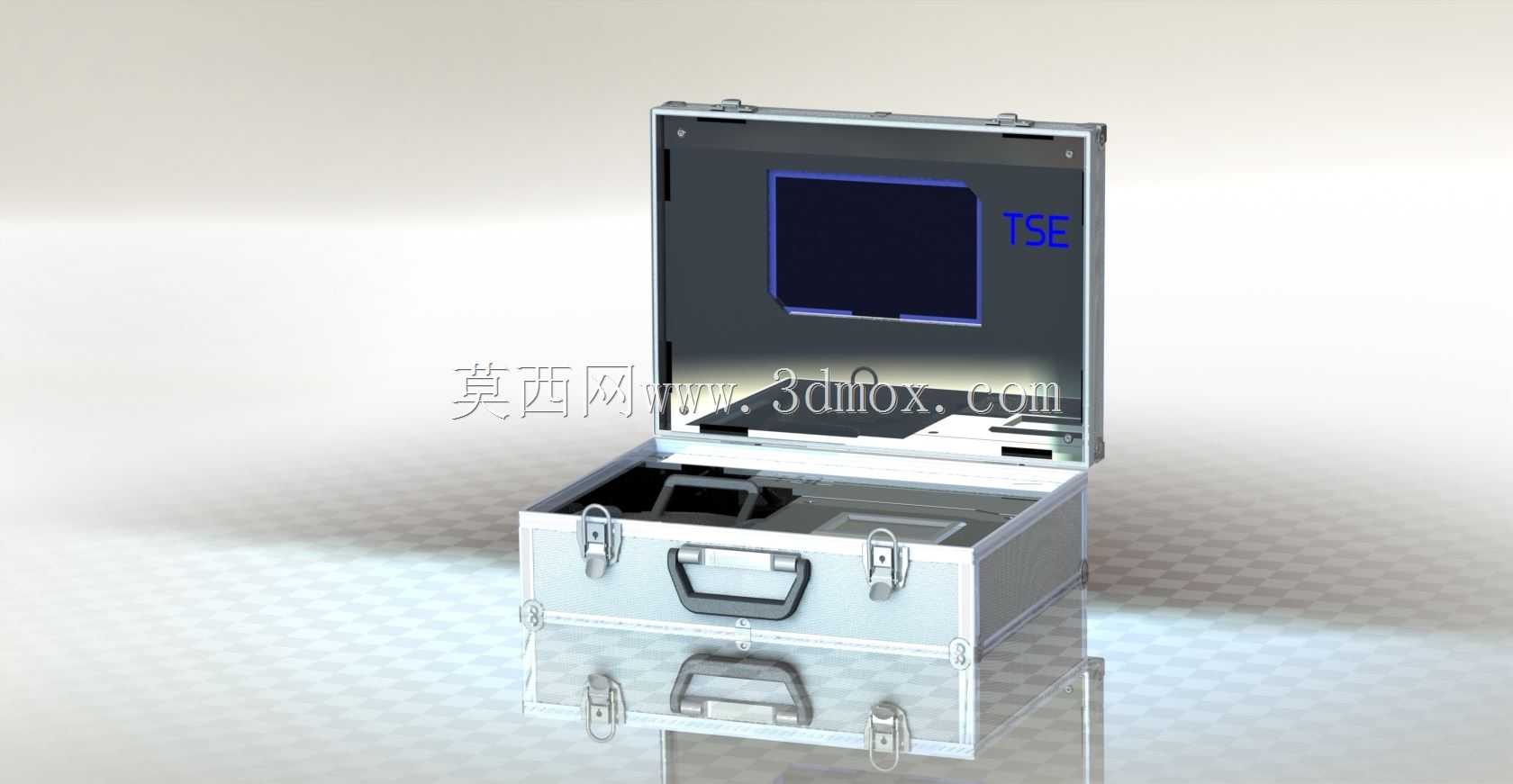

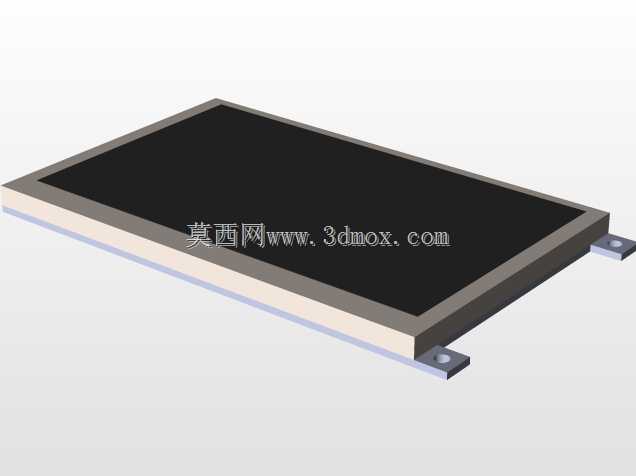

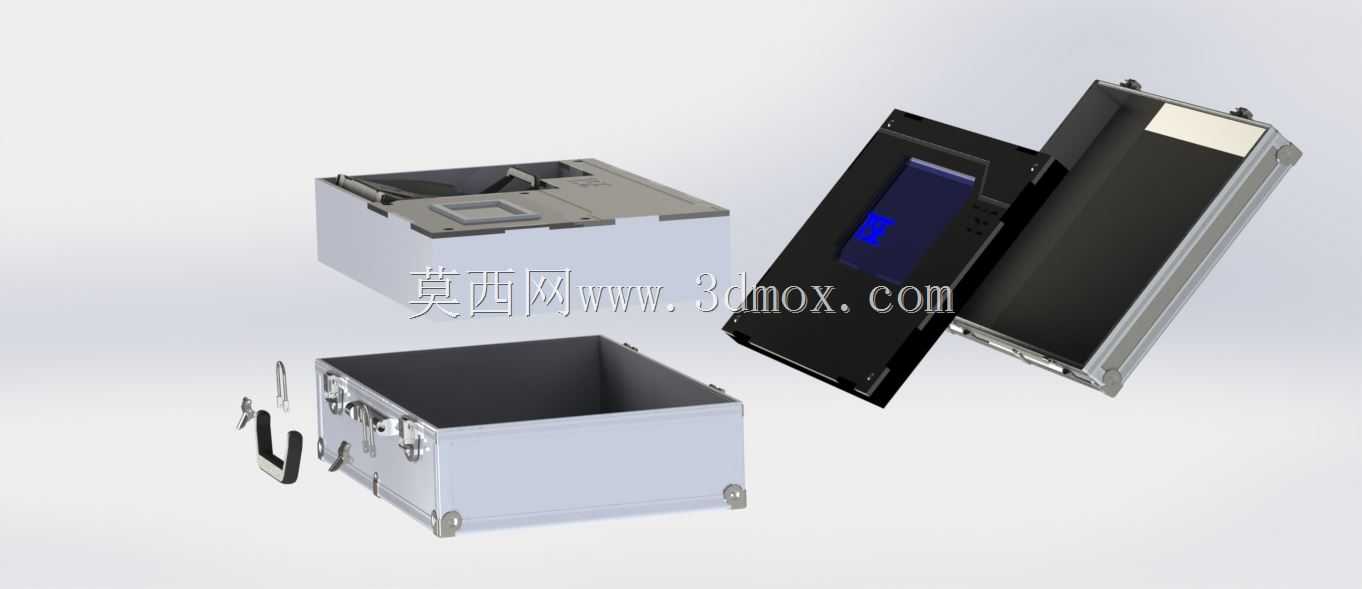

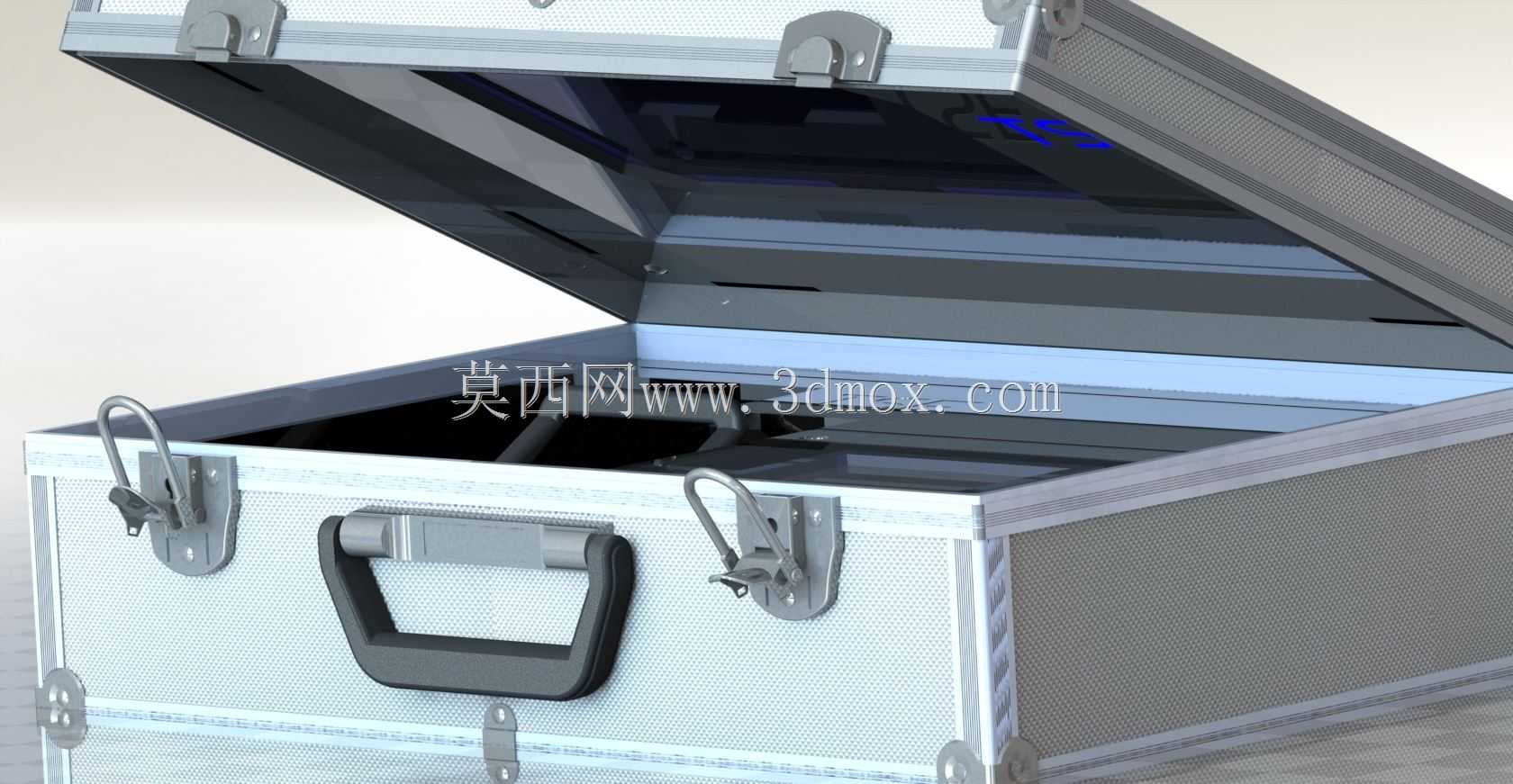

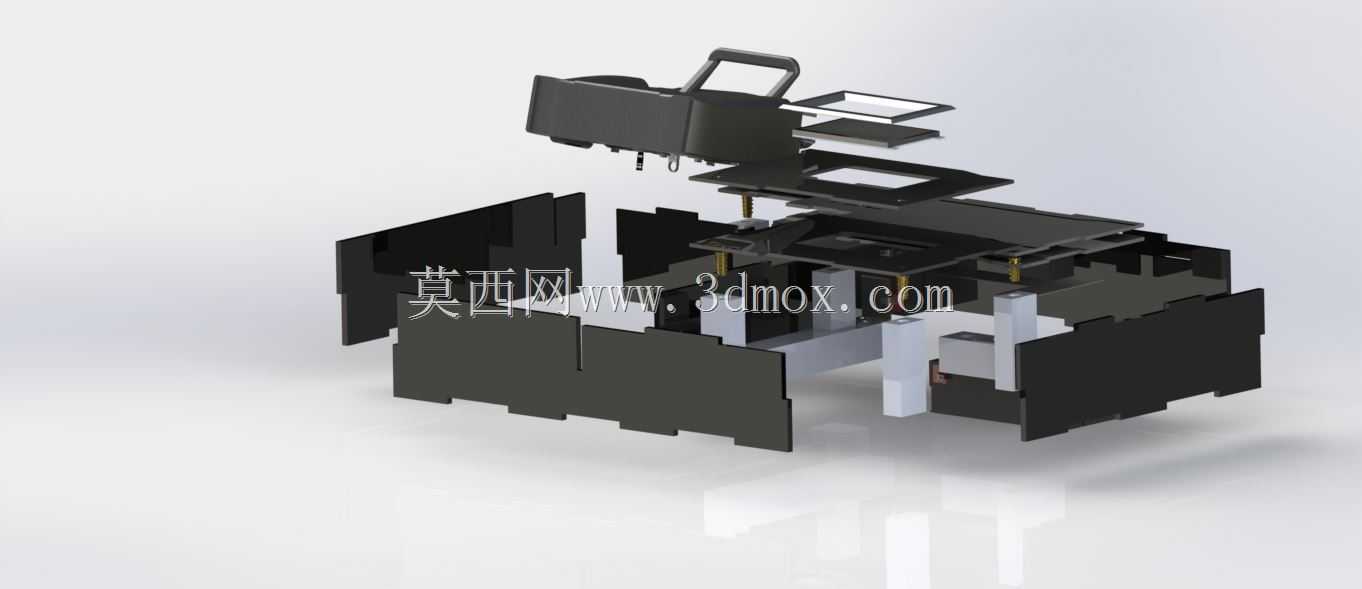

　　内部空间的布局上，设计前期先梳理了需要容纳的核心组件尺寸：两块用于显示实时辐射剂量值、机器人运行姿态、现场回传画面的显示屏，一块为整套终端供电的锂电池组，一个用于手动操控机器人行进、调整探测探头角度的遥控器，以及信号传输模块、接线端子、散热片这类小型附属元件。布局时将两块显示屏固定在箱体上盖的内侧，屏幕朝向箱体闭合后的内部空间，只有打开箱盖时屏幕才会露出，既可以在闭合状态下保护屏幕不被硬物划伤，也能让作业人员打开箱盖后直接面对屏幕操作，不需要额外调整屏幕角度；电池组放置在箱体底部的独立仓内，电池仓与上层元件仓之间设置带散热孔的金属隔板，一方面利用电池自身重量降低箱体整体重心，放置时更稳不易倾倒，另一方面也避免电池充放电过程中产生的热量直接传导到屏幕、遥控器这类元件上，延长元件使用寿命。遥控器则设计了可快速拆卸的弹性卡扣固定在箱体中层的安装板上，作业时可以直接取下遥控器操控机器人，不需要额外携带收纳包，卡扣的松紧度经过反复调整，既不会在搬运过程中因为晃动松脱，也能在需要使用时单手顺利取出。

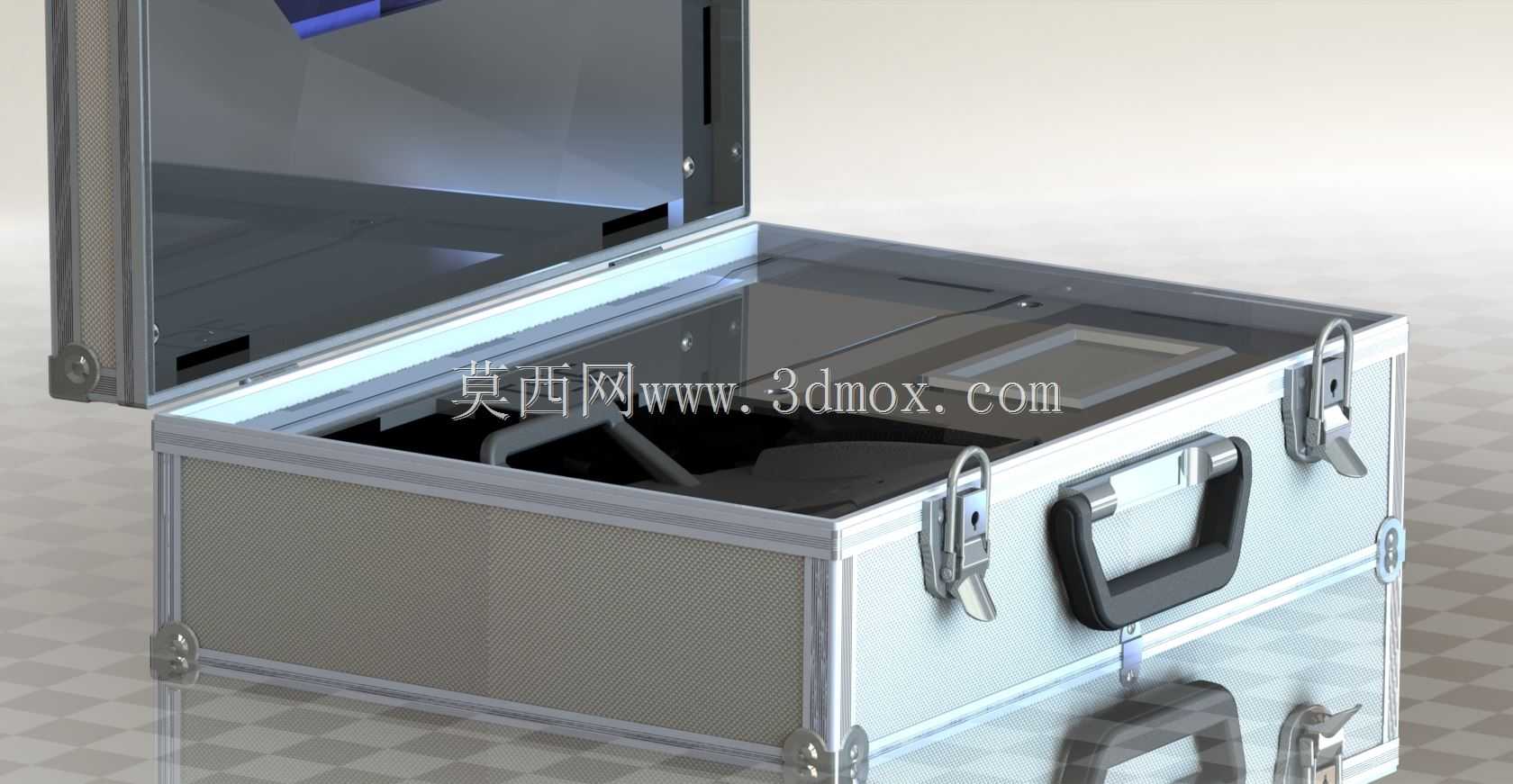

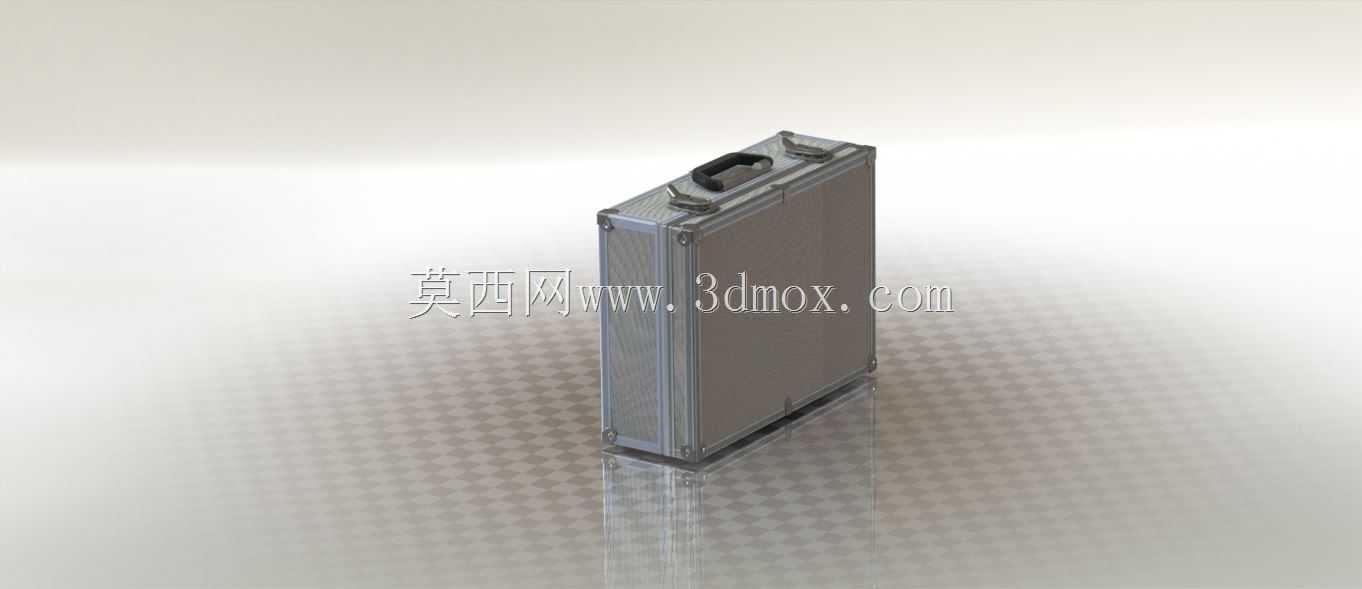

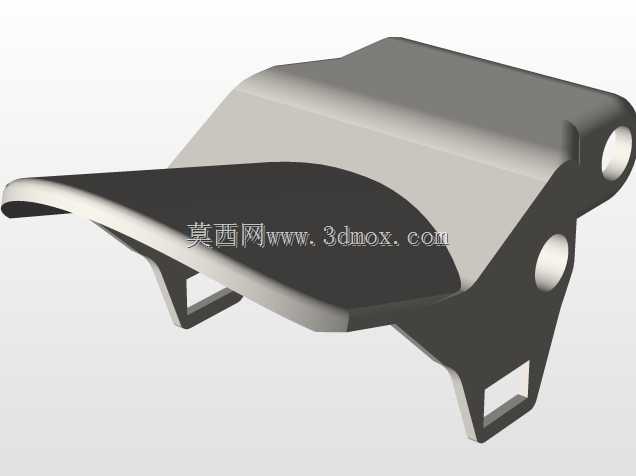

　　尺寸边界的设定上，充分考虑了单人携带的适配性，箱体闭合后的整体厚度控制在120mm以内，宽度不超过350mm，高度控制在450mm以内，整体重量在装配完所有内部元件后不超过8kg，普通成年男性单手提拎即可完成短距离移动，也可以适配常规的车载储物格、应急装备柜的存放尺寸。箱体的开合采用双侧弹簧锁扣，锁扣为金属材质带自锁结构，闭合后会自动卡紧，不会因为搬运过程中的震动意外弹开，锁扣表面做了防滑纹理处理，即使作业人员佩戴防护手套也可以顺利开合。箱体底部四个角加装了防滑橡胶脚垫，脚垫高度为10mm，既可以让箱体放置在地面时与地面留出空隙，避免地面的积水、潮气直接接触箱体底板，也能在放置时起到缓冲作用，减少震动对内部电子元件的冲击。

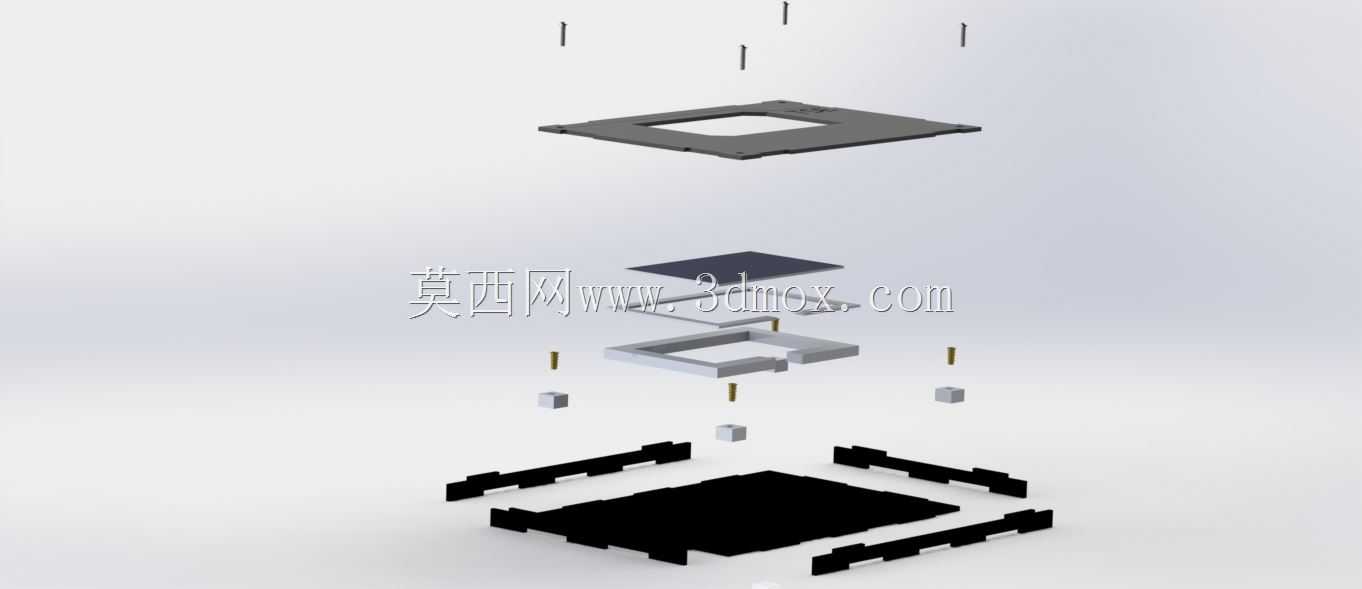

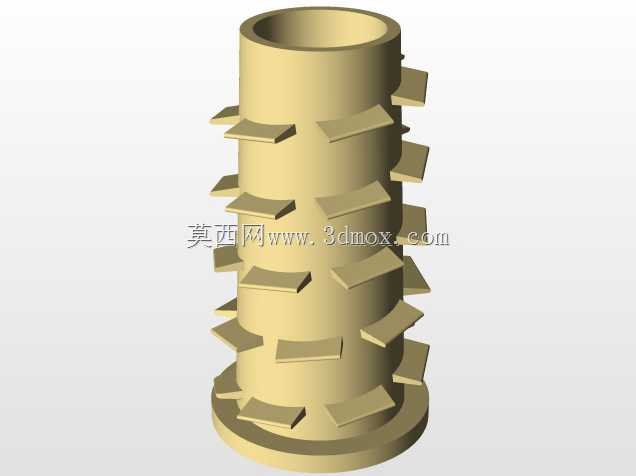

　　考虑到现场作业可能需要临时外接探头、数据线缆，箱体侧面预留了三个带防水堵头的标准接线口，不需要打开箱体就可以直接外接设备，接线口的位置做了内凹处理，避免外接的线缆接头在磕碰中被撞坏。箱体内部的所有安装板都采用可调节的螺丝固定结构，后续如果需要更换不同尺寸的屏幕、电池，只需要调整安装板的固定位置，不需要重新加工整个箱体，提升了结构的通用性。在散热设计上，没有在箱体上开设大面积的散热孔，避免粉尘、水汽侵入，而是在发热量大的信号模块、电池位置对应的箱体侧壁内侧加装了导热硅胶垫，将元件产生的热量传导到铝合金箱体壁上，通过金属壁自然散热，既满足了散热需求，也保证了箱体的整体防护能力。

　　从实际使用的流程来看，作业人员抵达现场后，只需要将箱体放置在平整的地面或者作业车辆的平台上，打开双侧锁扣掀开上盖，按下电源开关即可启动整套控制终端，屏幕会自动连接探测机器人的信号，实时回传现场的辐射数据和画面，需要手动调整机器人行进路线时，直接从中层卡扣上取下遥控器即可操作，作业完成后关闭电源，将遥控器卡回原位，合上箱盖锁好锁扣就可以直接转移，整个过程不需要额外组装接线，大幅缩短了现场作业的准备时间，也减少了零散配件丢失的风险。针对低温环境下电池续航下降的问题，电池仓的内壁还预留了保温层的安装空间，在低温区域作业时可以加装超薄气凝胶保温垫，减少电池热量流失，保证低温环境下的供电稳定性。箱体的边角位置都做了R5的圆角处理，没有尖锐的外凸棱角，避免搬运过程中划伤作业人员或者刮破随身的防护装备，表面采用硬质阳极氧化处理，耐磨抗腐蚀，即使在有轻微腐蚀性的工业环境中使用，也不会轻易出现表面锈蚀、掉漆的问题。
