适配标准PVC T型截面的自动进料装置

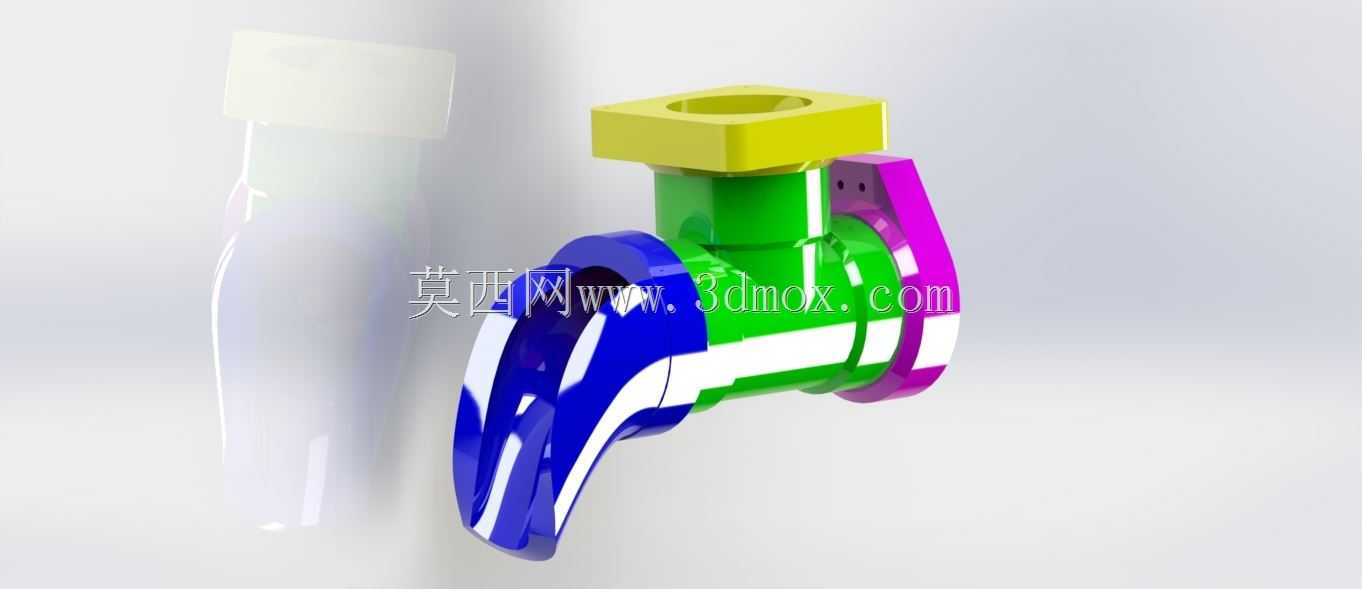

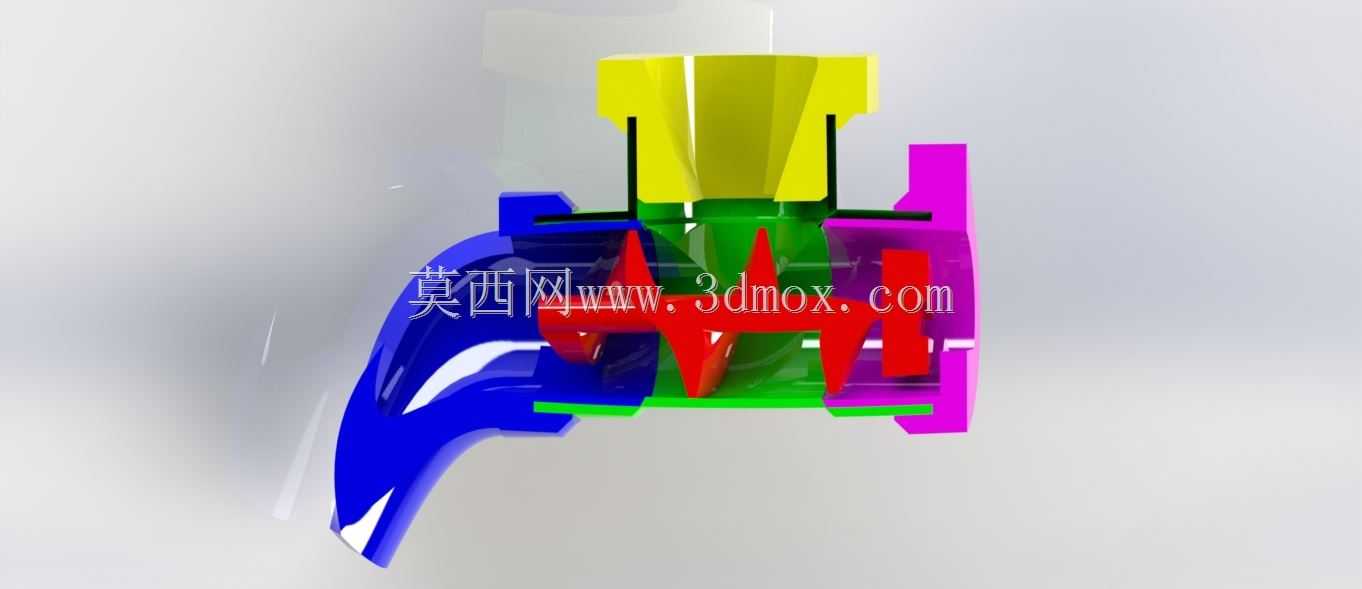

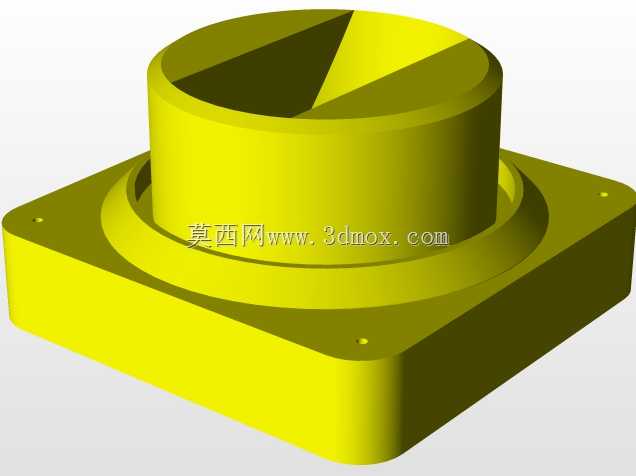

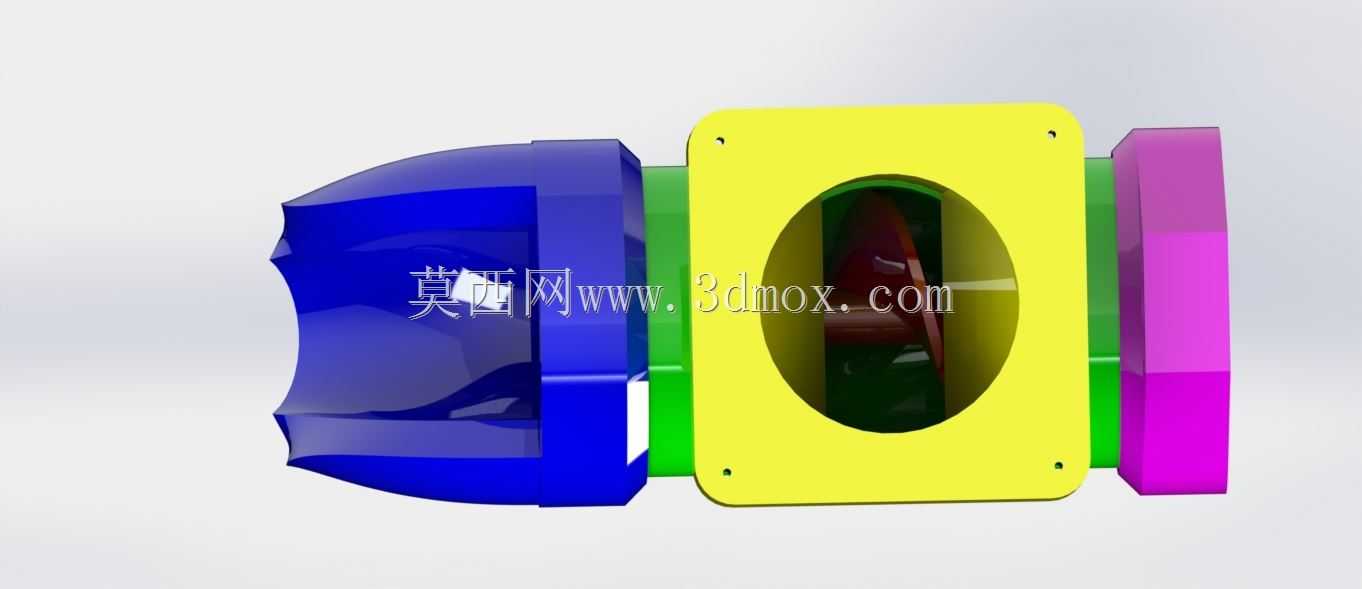

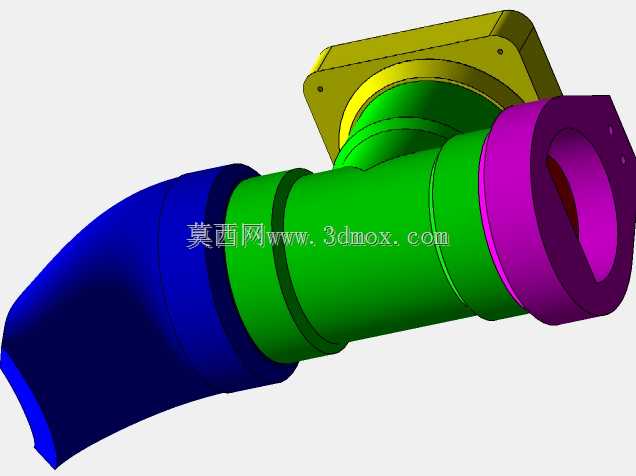

　　在小型养殖投喂、实验室试剂定时投加、家用盆栽自动水肥补给这类场景里，常需要对接现有PVC管路实现定时定量的物料输送，这套自动进料结构就是围绕标准PVC T型截面的安装接口做的适配设计，不需要额外改动原有管路布局，就能直接串接在现有T型三通位置完成功能拓展。从结构功能来看，装置整体分为进料对接段、通路切换执行段、出料导向段三个核心部分，顶部的方形对接接口用来匹配储料容器的出料口，接口做了止口限位设计，装配时不需要额外打胶就能保证对接处的密封性能，避免粉状、小颗粒状物料或者液态流体从衔接缝隙渗漏。侧面的扳把式结构是通路切换的执行部件，内部做了弧形流道设计，当执行部件处于关闭位时，流道完全阻断储料容器和下方出料通路的连接，

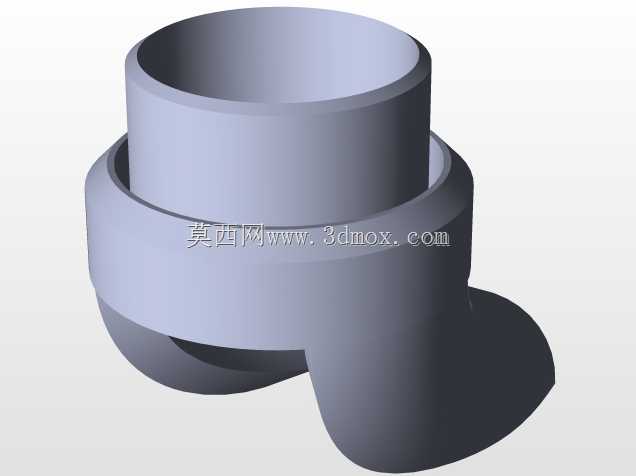

　　物料不会自行下落；当触发定时动作后，执行部件转动设定角度，流道完全贯通，物料顺着下方的弧形导向嘴流出，导向嘴的弧度做了反复优化，不会出现物料卡滞残留的问题，哪怕是流动性一般的粉状饲料、颗粒缓释肥，也能顺畅下落不会在装置内部积料。设计之初最先敲定的是安装边界尺寸，因为要适配市面上通用的PVC T型三通，所有和管路对接的部位尺寸完全贴合标准PVC管件的公差范围，不需要额外做变径接头就能直接卡接固定，整体外轮廓没有突出的尖锐结构，安装后不会和周边的管路固定件、墙面支架产生干涉，哪怕是在狭窄的管路排布空间里也能顺利装拆。整套结构的零件拆分完全适配3D打印的工艺特性，没有需要额外支撑的封闭内腔，

　　所有配合面的公差都按照FDM打印的常规精度做了预留，打印完成后只需要去除少量支撑毛刺就能完成装配，不需要二次机加工。执行部件的转动阻尼做了针对性调整，既不会因为管路内的轻微压力出现自行转动漏料的问题，也不会因为阻尼过大导致定时驱动的伺服舵机带不动，实际测试时搭配常用的9g舵机就能轻松驱动，不需要选用大扭矩的动力部件，能有效降低整套自动投喂系统的搭建成本。流道内壁做了圆弧过渡处理，没有直角拐角，物料流经的位置不会出现挂壁残留，长期使用也不会因为物料积存出现霉变、堵塞的问题，针对液态流体使用的场景，配合面处预留了密封圈安装槽，加装常规的O型圈就能实现零渗漏，完全满足水、液态肥、低粘度试剂的输送需求。

　　安装时只需要把原有PVC T型三通的对应端口清理干净，将装置的对接端直接插入管件，用常规的PVC管卡固定即可，不需要对原有管路做切割改动，后期维护拆卸也很方便，直接拔出就能清理内部流道或者更换易损配件。实际场景测试中，这套装置搭配定时控制模块，每天可按照设定的时间点完成多次定量给料，给料量可以通过调整执行部件的转动角度、停留时间来灵活控制，既能满足家庭场景单次几毫升的水肥补给需求，也能适配小型养殖场景单次几十克的饲料投喂需求，适配性覆盖了多数民用、小型商用的定时管路给料场景。
