金属薄板冲压成型板型结构设计

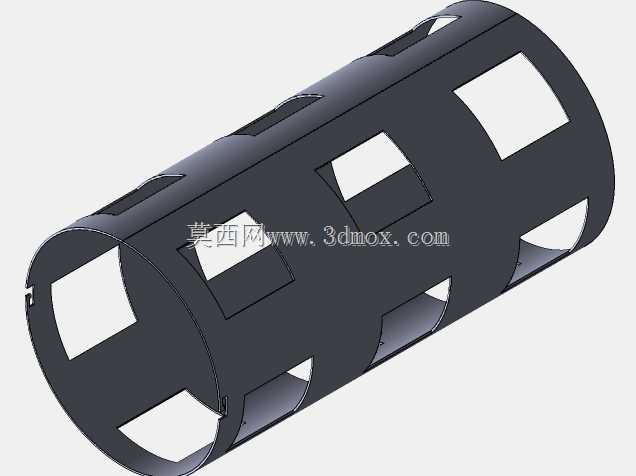

　　在五金冲压加工的生产现场，板型构件是绝大多数冷冲压工序的核心承载与成型载体，从家电外壳的钣金基材到汽车覆盖件的冲压坯料定位，再到五金连接件的连续模送料导向，这类板型结构的设计合理性直接决定了整条冲压产线的稼动率与成品良率。做这类结构的三维设计时，最先要捋顺的不是曲面造型的流畅度，而是实际生产中板料在模具型腔内的走料阻力分布，很多新手建模时只盯着最终成型件的尺寸公差，忽略了板型在送料、压边、成型、顶出全流程的边界约束，最后做出来的模型导入模具装配时，要么出现压边圈行程和板料厚度不匹配的干涉，要么是定位销孔的位置和送料步距对不上，试模时反复烧焊修模，浪费大量的机床台时。

　　从实际应用场景来看，这类板型结构主要适配于连续冲模的多工位送料环节，板料的入料侧需要设计1:100的微导锥角度，避免自动送料机的辊轮送料时出现板边刮蹭模具入料口的问题，很多现场出现的板料表面拉丝压伤缺陷，追根溯源都是板型入料端的边界设计没有做倒角处理，带起的铁屑压在成型面上造成的外观不良。设计时还要提前核算板料的成型延展率，不同牌号的冷轧薄板在拉延过程中的变薄率存在明显差异，比如08F钢的极限拉延比可以达到2.1左右，而硬度更高的304不锈钢薄板拉延比要控制在1.8以内，板型的毛坯展开尺寸不能直接按成型件的中性层计算了事，要在压边圈对应的压料面位置预留1.2到1.5倍料厚的工艺余量，抵消拉延过程中材料流动带来的尺寸收缩，避免成型后出现法兰边尺寸不足的缺料问题。

　　说到安装边界的匹配，板型结构和模具上下模的贴合面不能做全平面设计，要在对应顶杆的位置设计0.02mm深度的避让凹坑，因为模具底板的顶杆安装孔在长期冲压震动后会出现微小的位置偏移，如果板型背面是完全平整的面，顶杆顶出时会出现局部应力集中，长期生产会在板型表面顶出明显的凸包，直接影响后续的焊接或者喷涂工序。板型的定位孔设计要区分圆孔和长圆孔的功能，主定位用Φ10H7的圆孔限制X、Y两个方向的平动自由度，副定位用宽度10H7的长圆孔限制转动自由度，长圆孔的长度方向要和板料的流动方向保持一致，给材料成型时的延展留出足够的窜动空间，避免拉延过程中定位孔被拉裂。

　　从功能特性的角度出发，这类板型结构的非成型面要设计均匀分布的储油槽，槽宽控制在2mm、深度0.5mm即可，冲压过程中涂刷的冲压拉伸油可以顺着储油槽均匀流到整个压料面，减少板料和模具型腔之间的干摩擦，既能降低冲压时的冲床吨位需求，也能延长模具型腔的表面镀层寿命。很多设计人员容易忽略板型的起吊搬运结构，在板型的对角位置要设计M12的起吊螺纹孔，孔的深度要保证螺纹旋合长度不小于1.5倍螺纹直径，因为大尺寸的板型单块重量可能超过50公斤，没有专用的起吊结构，现场装模时只能用撬棍撬动，很容易磕伤板型的成型棱边，修复起来要花费大量的油石推磨时间。

　　实际建模过程中，板型的所有折弯棱边都要做和料厚匹配的圆角处理，折弯内R角不能小于料厚的0.5倍，尤其是不锈钢材质的板型，内R角过小会直接导致折弯处出现应力集中开裂，后续做盐雾测试时裂纹位置会最先出现锈蚀。板型的安装孔位距离折弯边的最小距离要大于2倍料厚加折弯R角的尺寸，避免折弯时孔位被拉变形，要是结构空间受限没法满足这个距离要求，就要在孔位靠近折弯线的一侧预先设计止裂槽，槽宽1mm、深度超过折弯线1mm即可，能有效阻断折弯时的应力传递到孔位区域。另外还要考虑板型在模具上的快速更换需求，在板型的侧边设计两个宽度15mm的撬口，深度控制在5mm，换模时可以用一字撬棍插入撬口快速把板型从模具安装槽里撬出来，不用反复敲击板边造成安装面的磕碰损伤。
