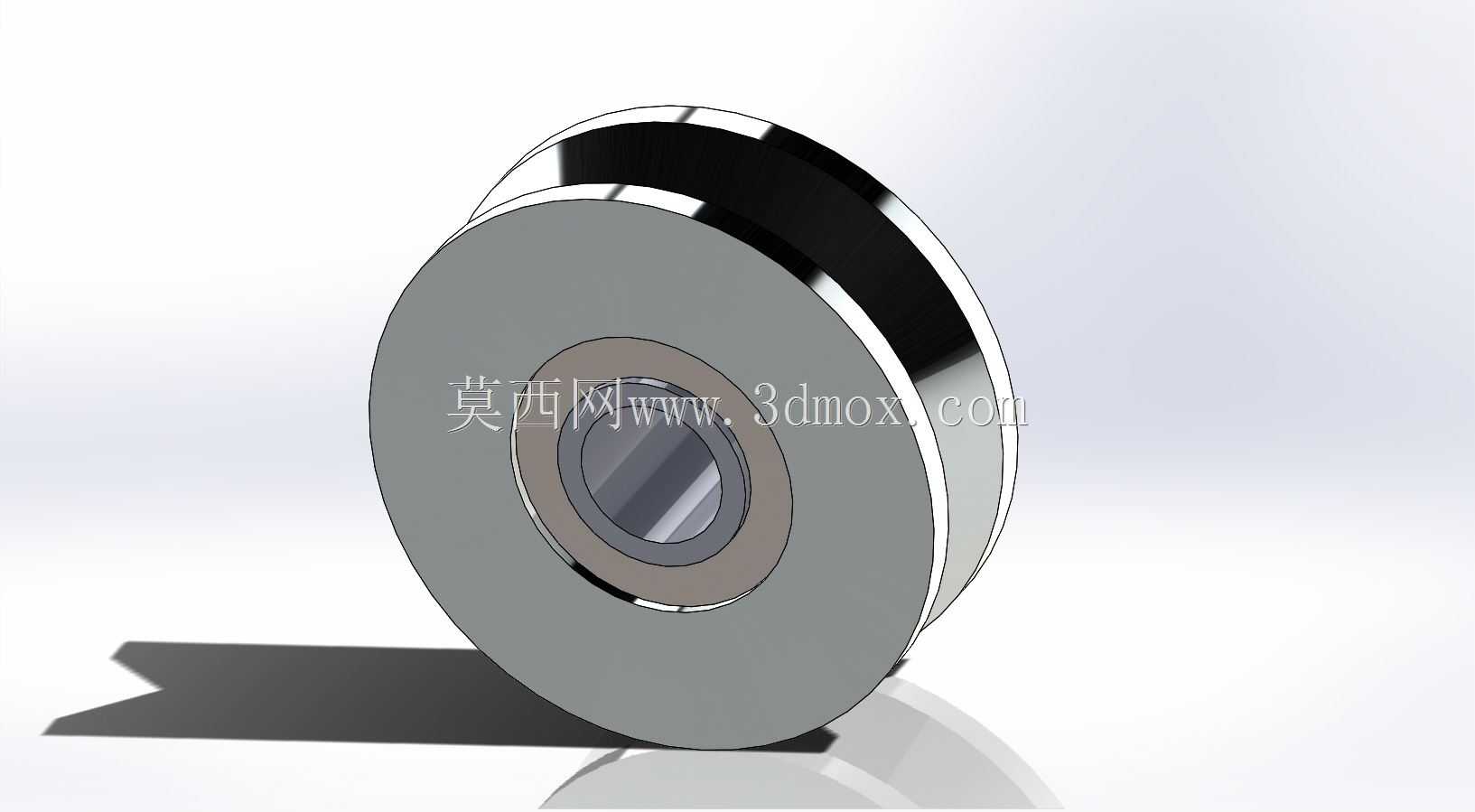

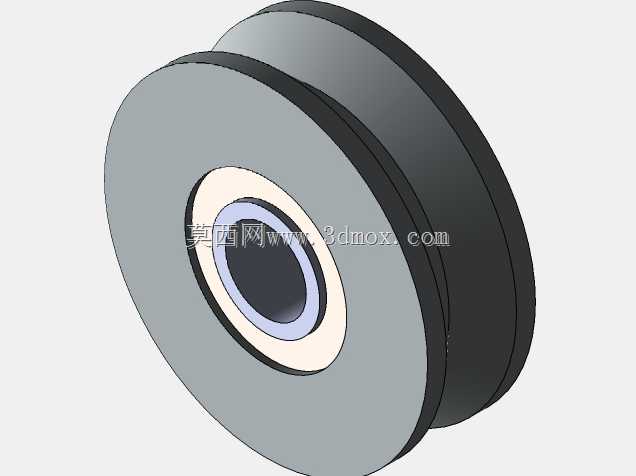

4mm内径12mm外径V型槽导向滚轮

　　这款V型槽滚轮在轻载直线导向场景中有着极高的应用普及率，日常在3D打印机的X/Y轴运动副、小型自动化流水线的侧边导向、门窗滑动限位机构、小型检测设备的直线运动模组上都能见到同结构部件的身影。不同于普通深沟球轴承的平外圈设计，该滚轮的外圈加工有90度夹角的V型导向槽，既可以适配圆柱导轨做纯滚动导向，也能卡在直角钣金的折边上完成无导轨的限位滚动，在空间受限的小型设备里，这种结构能省去额外的导轨安装座，大幅压缩机构的整体占用空间。从结构设计逻辑来看，这款滚轮的尺寸参数完全匹配小型轻载设备的载荷需求，4mm的内孔可以直接适配市面上常见的4mm光轴、M4螺纹轴作为安装转轴，不需要额外加装轴套来调整配合公差，

　　安装时只需要在轴端加工对应的卡簧槽或者锁紧螺纹，就能完成滚轮的轴向固定，装配工序非常简便。12mm的外径尺寸控制得十分克制，既保证了滚轮滚动时的线速度不会过高，降低滚动摩擦带来的磨损，也不会因为外径过大导致运动副的整体轮廓超出安装边界，在很多桌面级小型设备的紧凑安装空间里，这个外径尺寸刚好能避开周边的走线槽、传感器安装位，不会出现运动干涉。滚轮的V型槽槽深经过合理设计，槽底不会与导轨或者钣金折边的棱线发生硬接触，滚动时接触应力均匀分布在V槽的两个斜面上，相比平外圈滚轮靠端面限位的结构，这种V型配合能自动补偿少量的安装同轴度误差，就算安装时转轴与导轨的平行度存在0.1mm以内的偏差，滚轮也能顺畅滚动不会出现卡滞。在实际使用场景中，

　　这类V槽滚轮的径向载荷承载能力适配轻载工况，单轮额定静载荷可以满足多数小型运动机构的负载需求，比如桌面级3D打印机的喷头运动组件，单组四个滚轮承载的喷头、热端、风扇总成重量通常不超过2kg，这款滚轮的承载余量完全足够，长期运行也不会出现外圈压痕、滚动体卡滞的问题。建模过程中需要重点关注几个关键尺寸的公差配合，内孔与转轴的配合建议选用H7/g6的间隙配合，保证滚轮转动顺畅不会出现抱死；V型槽的角度公差需要控制在±1度以内，否则会导致接触面积变小，局部应力集中加速磨损；外圈的两个端面与内孔的垂直度公差要控制在0.02mm以内，避免滚轮滚动时出现端面跳动，影响运动平稳性。另外滚轮的外圈边缘做了小尺寸的倒角处理，既可以去除加工时产生的毛刺，

　　也能在安装时避免刮伤周边的线材或者钣金漆面，细节设计完全贴合工业装配的实际需求。在做设备选型时，如果是用于有粉尘的工况环境，还可以在滚轮两侧加装防尘盖，避免切削碎屑、粉尘进入滚动体滚道内部，延长滚轮的使用寿命；如果是用于有一定腐蚀的环境，也可以将材质更换为不锈钢，适配不同的使用场景。这类V槽滚轮相比直线导轨加滑块的导向方案，成本仅为后者的十分之一左右，维护也更加简便，只需要定期在V槽接触面涂抹少量润滑脂就能长期稳定运行，非常适合对成本敏感、载荷不大的民用、小型工业设备使用。建模时还原了滚轮的所有细节特征，包括内圈的滚道结构、滚动体的排布、外圈V槽的加工轮廓、两端的倒角细节，导入装配体时可以直接用于运动仿真，模拟滚轮在导轨上的滚动状态，验证机构的运动行程是否存在干涉，也可以直接导出工程图用于生产加工，所有尺寸参数都符合行业通用的V槽滚轮规格，不需要额外调整尺寸就能直接适配市面上的标准配套安装件。
