带过滤功能的PP材质塑料呼吸面罩结构

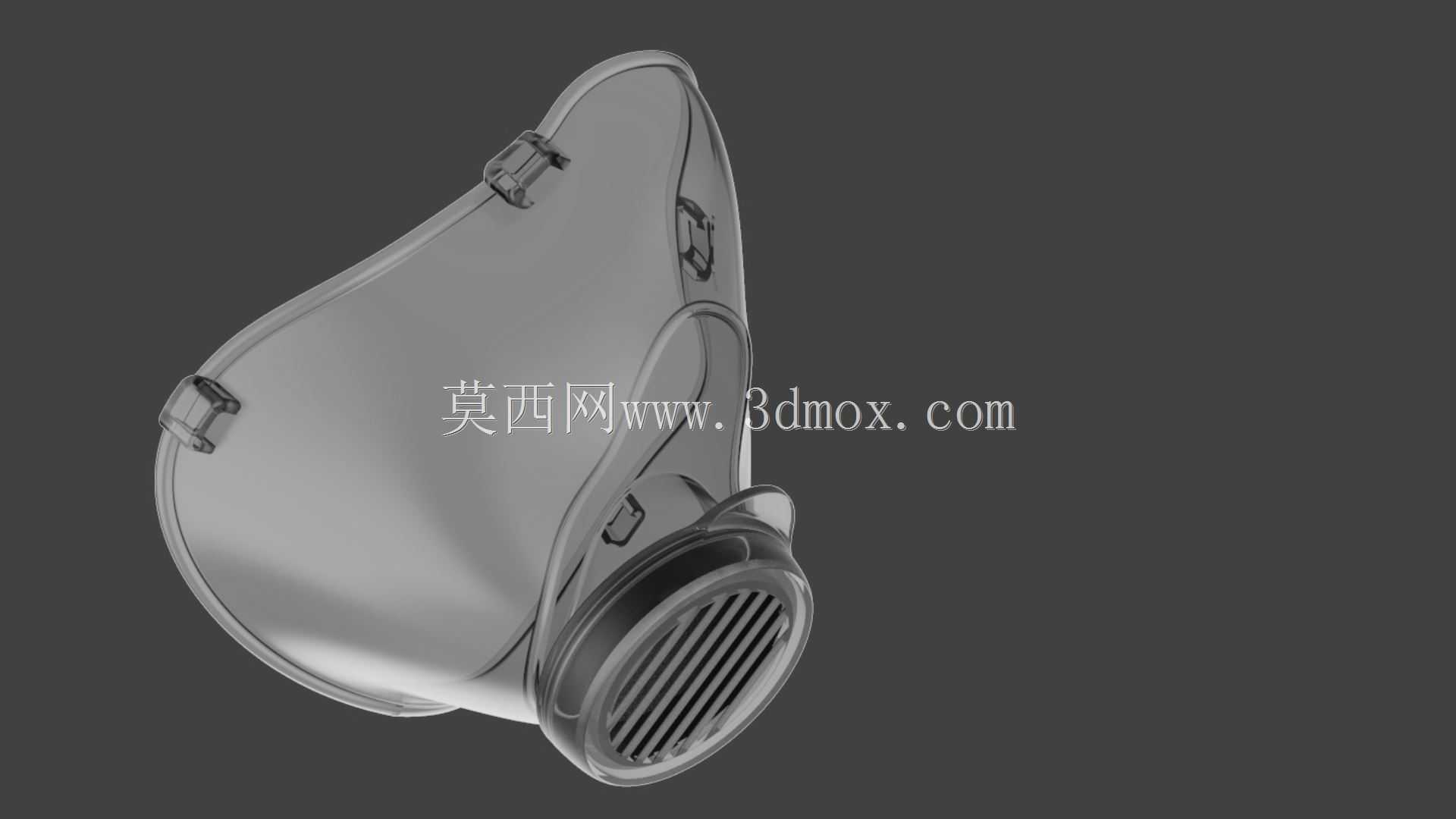

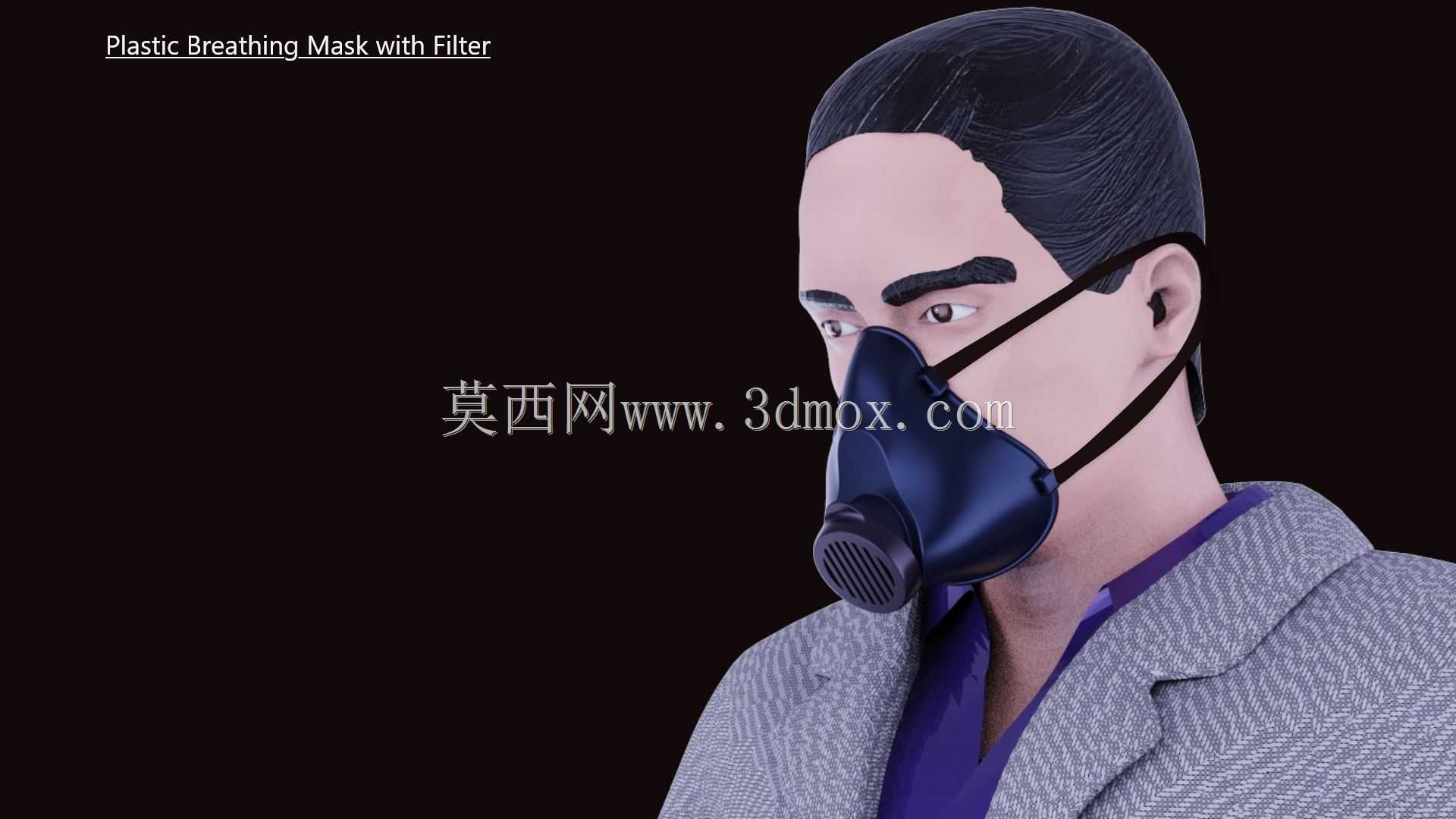

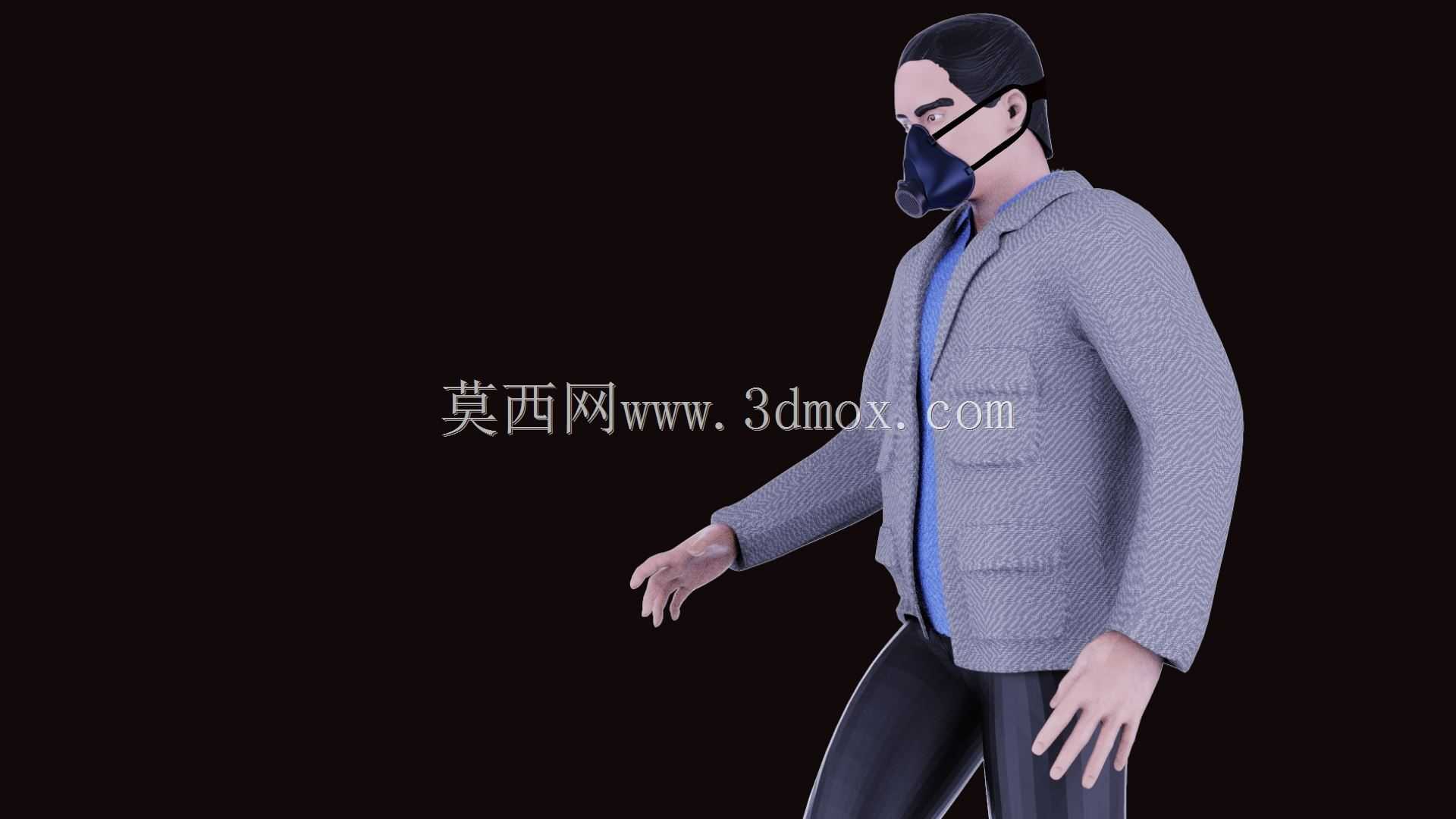

　　这款带过滤组件的塑料呼吸面罩，核心采用PP材质注塑成型，在个人呼吸防护场景中有着广泛的适配空间，不管是日常粉尘作业环境的基础防护，还是低浓度有害气溶胶场景下的呼吸阻隔，都能通过更换前端过滤元件实现对应防护等级的适配。从结构设计的实际落地角度出发，整个面罩的曲面轮廓完全贴合亚洲成年人的面部骨骼起伏特征，建模阶段就参考了大量人体头面部三维扫描数据，在鼻梁、颧骨、下颌这三个容易出现泄漏的贴合位置，做了向内收的唇边结构，不需要额外加装海绵密封垫，依靠PP材质本身的微弹性就能实现和面部皮肤的紧密贴合，同时避免了额外密封件带来的装配工序增加与后期更换成本。

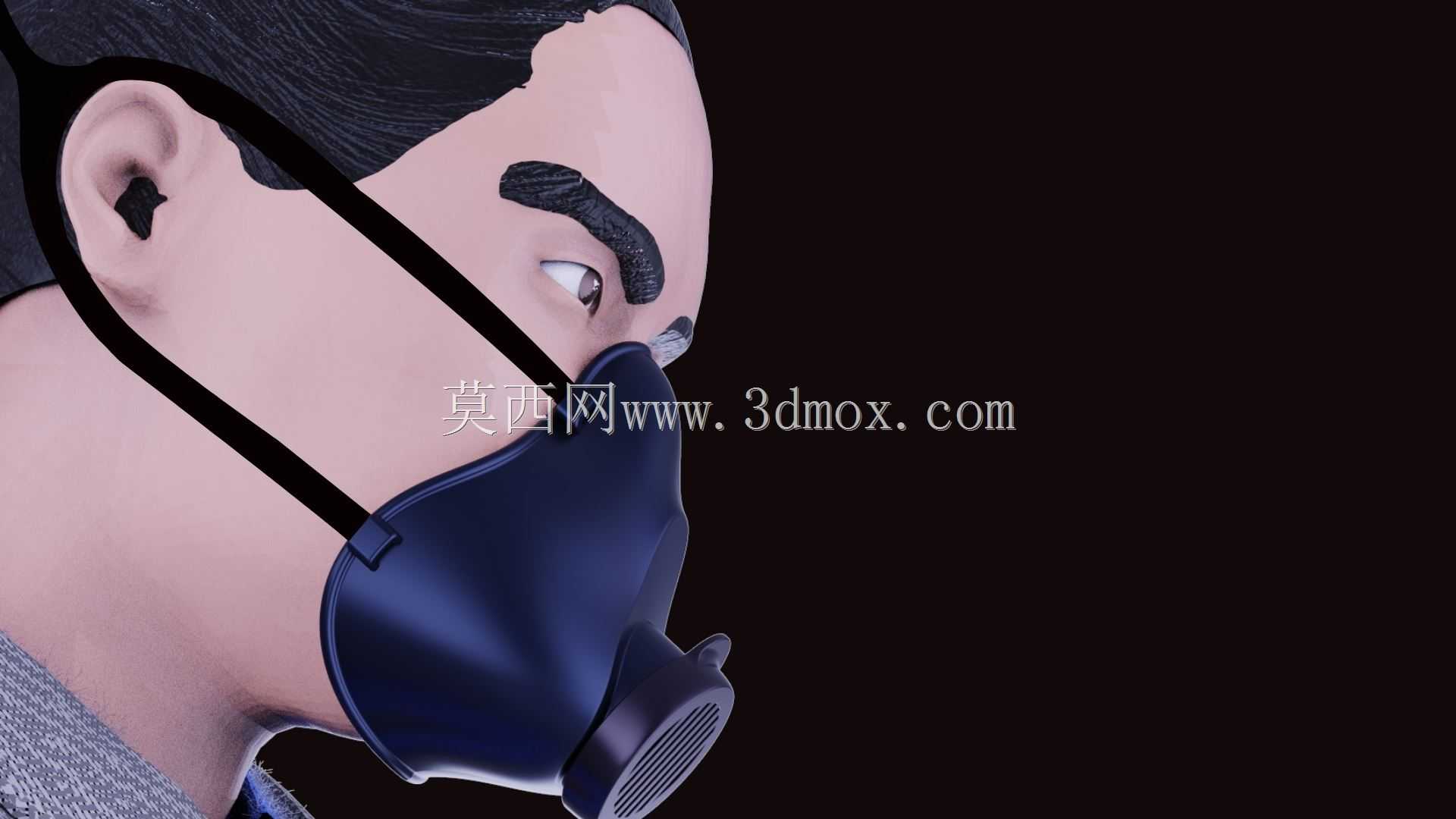

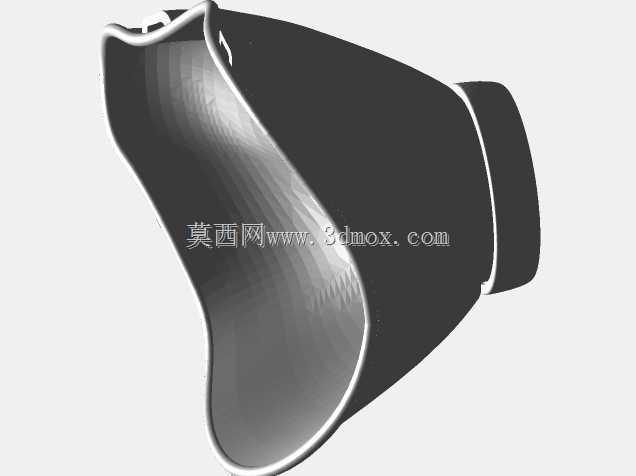

　　面罩主体的壁厚控制在1.8mm到2.2mm之间，这个厚度区间是PP注塑工艺的最优成型区间，既不会因为壁厚过薄导致注塑充模困难、成品边缘易开裂，也不会因为壁厚过大产生表面缩痕、整体重量超标，整套面罩成品的重量控制在120g以内，长时间佩戴不会对面部造成明显的压迫感。头带采用分体式四点固定结构，固定点分别设置在面罩主体的上下两侧靠近耳前的位置，建模时特意将固定点的受力方向调整为斜向后上方，佩戴时拉力会均匀分散在面罩整个贴合唇边，不会出现局部拉力过大导致的唇边翘起泄漏问题，固定点的卡扣结构和面罩主体一体注塑成型，不需要额外装配金属连接件，避免了长期使用过程中连接件锈蚀带来的结构失效风险。

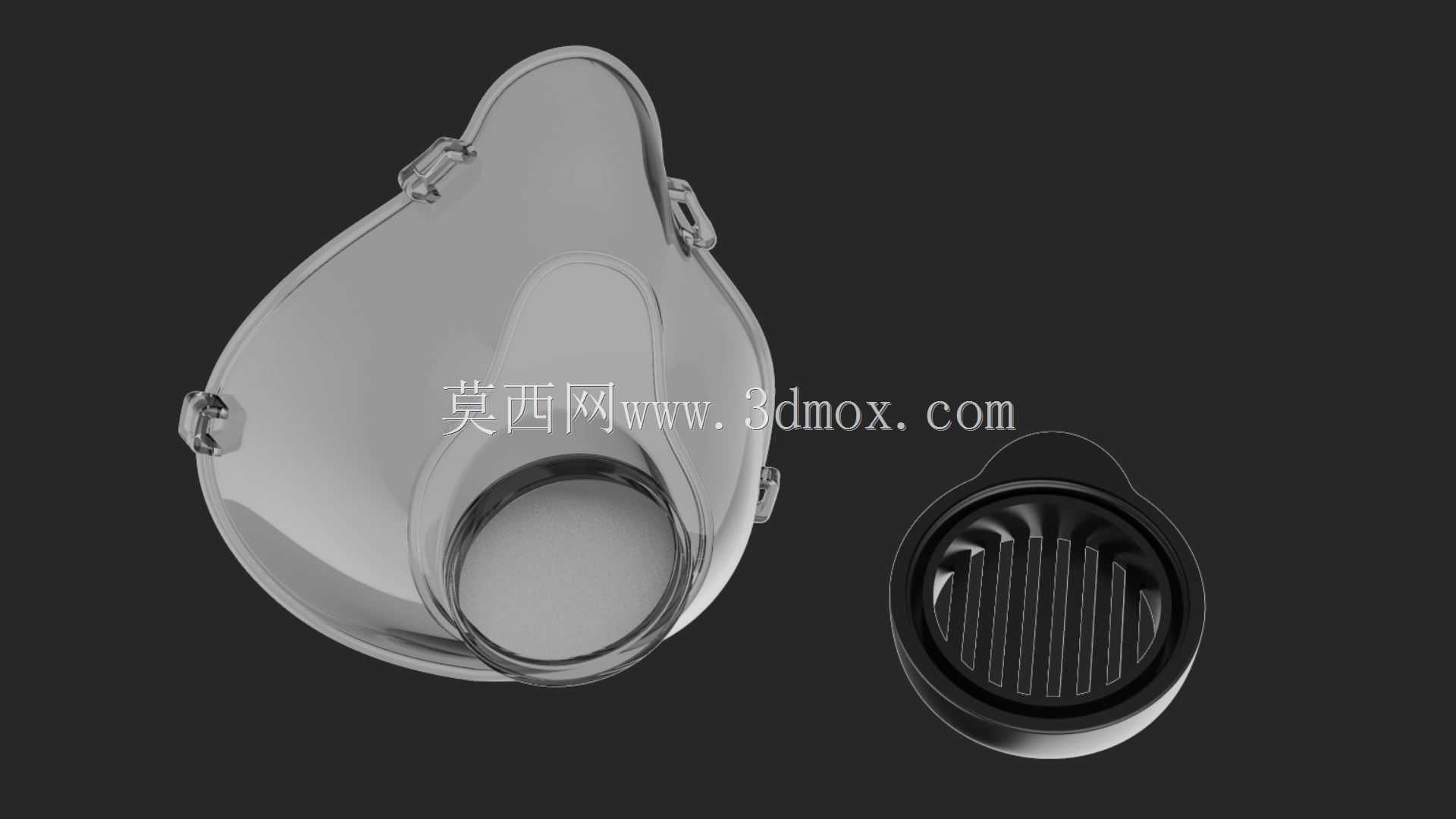

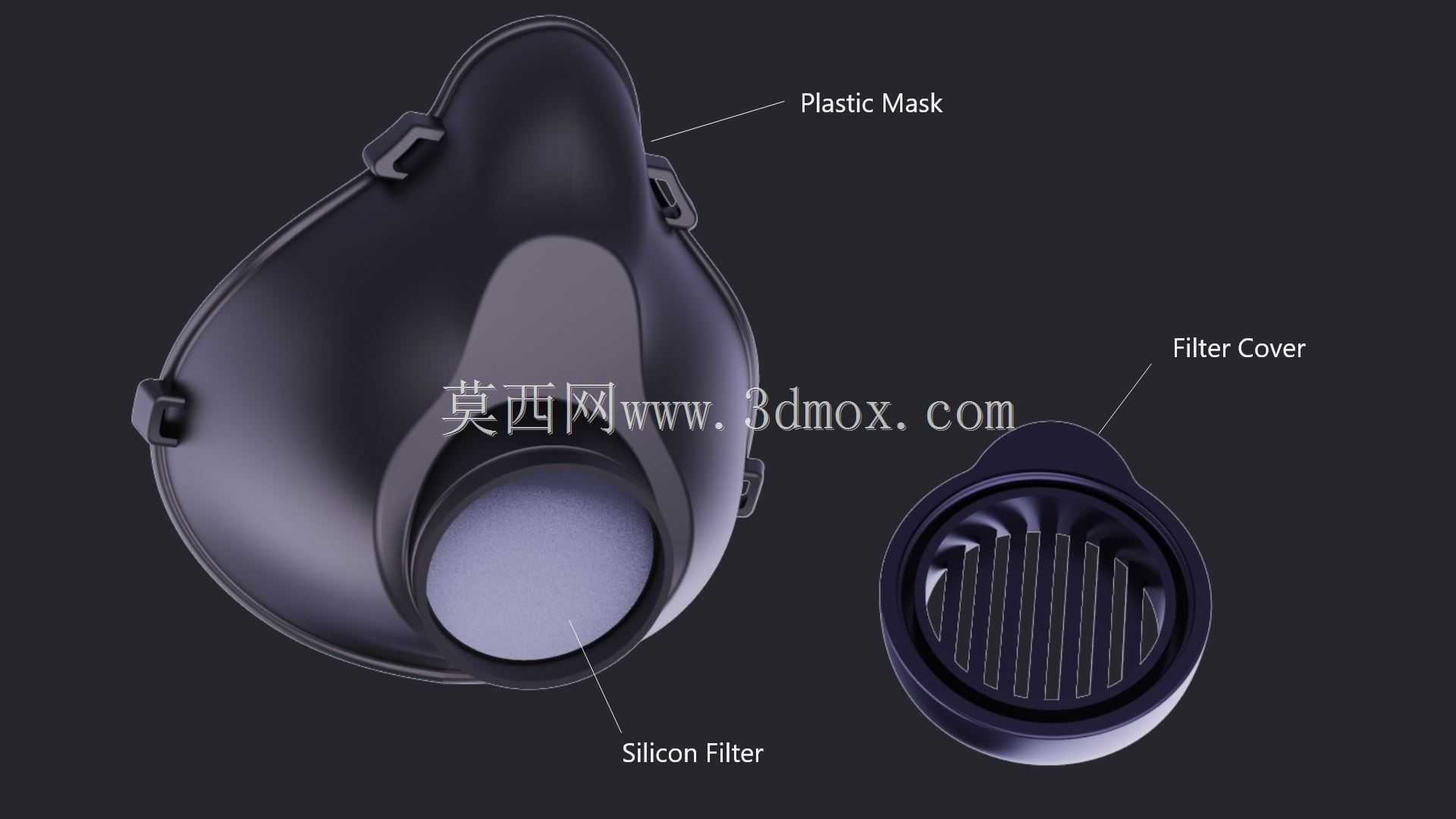

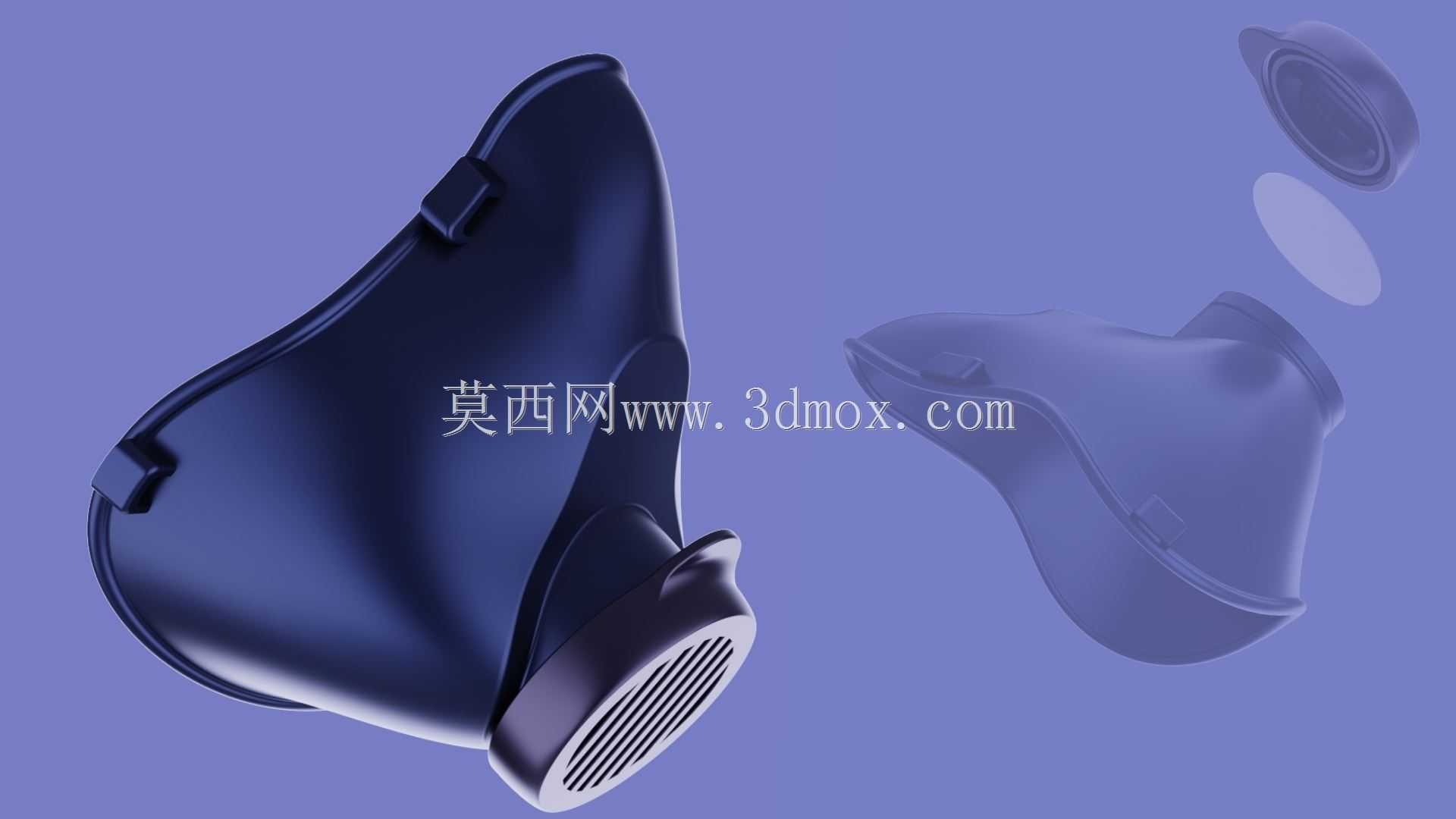

　　前端的过滤组件安装位置做了标准的旋扣结构，和市面上主流的圆形滤棉、滤毒盒接口尺寸完全兼容，用户可以根据实际使用场景的防护需求更换对应的过滤元件，不需要额外购买转接头。呼吸阀的结构集成在面罩主体的下方位置，呼气时阀片在气流推动下自动开启，快速排出面罩内部的湿热空气，避免面罩内部起雾影响视线，吸气时阀片在负压作用下自动闭合，保证所有进入面罩的空气都经过前端过滤元件的过滤，阀片的安装槽做了0.3mm的定位凸台，装配时不需要额外涂胶密封，依靠阀片本身的硅胶弹性就能实现完全密封，减少了装配环节的人工操作步骤。

　　从安装边界的尺寸来看，面罩主体的最大宽度为135mm，最大高度为160mm，前后方向的最大突出尺寸为85mm，佩戴后不会和常见的安全帽、防护眼镜、耳罩等其他个人防护装备产生位置干涉，在多装备同时佩戴的作业场景下不需要调整其他装备的佩戴位置。整个面罩的所有棱角位置都做了R2以上的圆角过渡，一方面是避免注塑过程中出现应力集中导致的成品开裂，另一方面也防止尖锐棱角在佩戴过程中划伤皮肤，或者在收纳过程中刮破其他防护用品。

　　在建模阶段就充分考虑了注塑生产的脱模需求，所有垂直于脱模方向的结构都做了1度以上的脱模斜度，没有出现倒扣结构无法正常脱模的问题，筋位的厚度控制在主体壁厚的60%，避免筋位位置出现表面缩痕影响外观和密封性能。过滤组件的安装位置做了一圈2mm高的挡水边，即使在雨天或者有液体喷溅的场景下使用，液体也不会顺着接口缝隙流入面罩内部，提升了复杂工况下的使用可靠性。头带的穿线孔做了翻边强化结构，穿线孔位置的壁厚比主体壁厚厚0.5mm，长期拉扯头带也不会出现孔位开裂的问题，整套结构没有易损的小零件，正常使用情况下仅需要定期更换过滤元件和呼吸阀片，整体使用寿命可以达到3年以上。
