嵌入式风扇档位调节旋钮结构设计

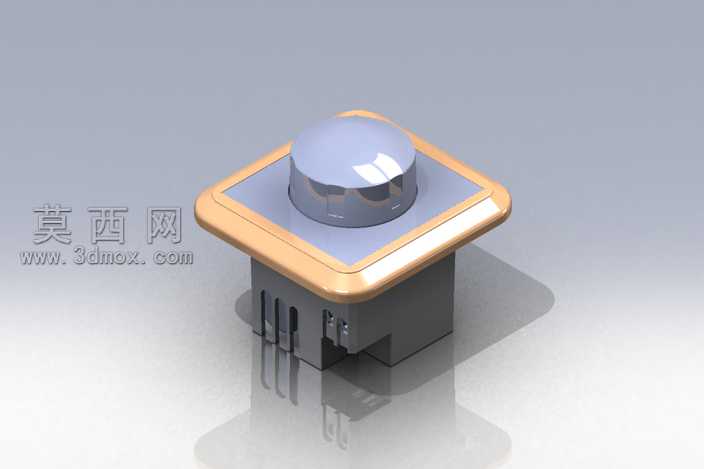

本作品为嵌入式安装的风扇档位调节旋钮三维设计，建模阶段采用SolidWorks完成全参数化结构搭建，首先基于面板嵌入式安装的尺寸约束，绘制底部插接壳体的二维轮廓，通过拉伸、切除命令生成带定位卡槽、散热槽的基座结构，基座侧面预留接线卡位与卡扣结构，保证安装时可直接卡入设备面板预留开孔，无需额外紧固件即可实现稳固固定。上部操作区域设计为方形承托底座搭配圆形旋钮的组合结构，方形底座边缘做圆角过渡处理，避免安装使用过程中出现锐边划伤风险，圆形旋钮表面做弧面凸起处理，贴合手指按压旋转的操作弧度，提升操作手感。材质渲染阶段，基座部分采用哑光深灰色工程塑料材质，模拟常用阻燃ABS的质感，方形承托边框采用暖金色金属漆材质，提升外观精致度，旋钮部分采用半透浅灰蓝PC材质，添加轻微反光与环境反射效果，还原实体控件的通透质感。结构设计上充分考虑实际生产装配需求，旋钮与基座内部的电位器转轴做适配卡位设计，保证旋转时无空程、档位定位清晰，基座内部预留电位器、接线端子的安装空间，各部件之间的配合间隙严格按照注塑件公差标准设定，避免生产装配时出现干涉问题。整体设计兼顾实用性与外观协调性，可直接用于桌面风扇、机柜散热风扇等设备的调速控制模块，建模过程中所有特征均保留参数化记录，可根据不同安装尺寸需求快速调整基座大小、旋钮直径等参数，适配不同规格的风扇产品使用。
