螺旋节能荧光灯三维结构设计模型

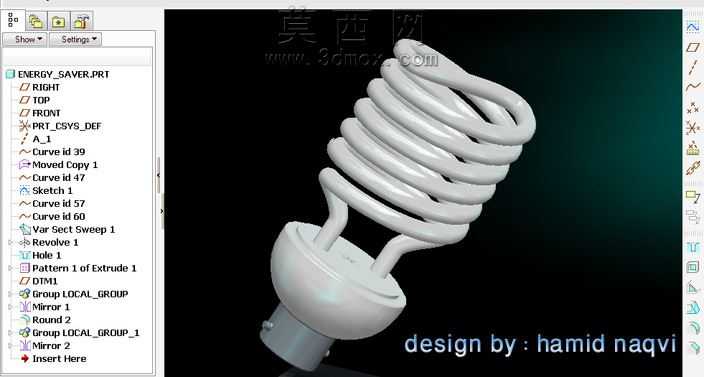

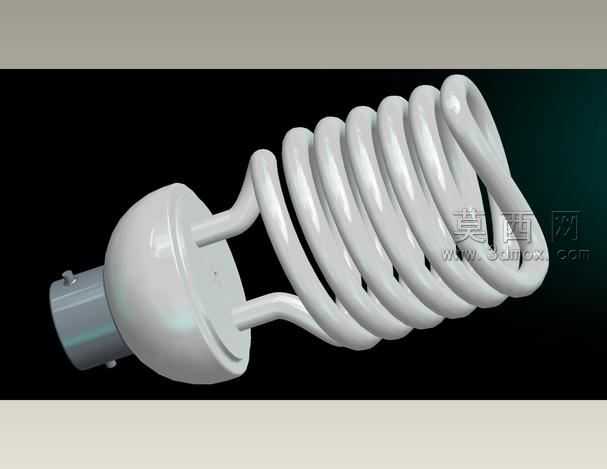

本模型为螺旋型节能荧光灯的完整三维结构设计，建模过程中首先对产品整体结构进行拆解，分为上部灯头连接组件、中部过渡支架、下部螺旋发光灯管三个核心模块。建模阶段先绘制螺旋灯管的中心引导曲线，通过精准控制螺旋线的螺距、圈数、管径参数，保证螺旋灯管的造型符合量产产品的实际比例，再通过扫掠特征生成灯管的实体结构，还原灯管管壁均匀的厚度特征，同时对灯管首尾的衔接位置做平滑过渡处理，避免出现生硬的棱角结构。上部灯头部分采用标准螺口灯头的尺寸规范进行建模，还原金属灯头的圆柱外形、顶部接触触点以及侧边固定卡扣的细节，灯头与灯管之间的塑料过渡连接件，通过曲面建模完成弧面造型，保证与灯头下端、支架上端的装配贴合度。中部的两个对称支撑支架，采用弯折杆件的建模方式，还原支架从灯座向下延伸、承托螺旋灯管上端的结构，支架与灯管的接触位置做贴合曲面处理，还原实际产品中支架固定灯管的装配关系。材质渲染阶段，金属灯头赋予哑光镀镍金属材质，调整金属粗糙度参数模拟真实灯头的磨砂金属质感；塑料连接件赋予白色阻燃ABS材质，添加轻微的塑料漫反射效果；螺旋灯管赋予半透明乳白玻璃材质，调整透光率与次表面散射参数，模拟荧光灯管点亮时的柔光漫射效果，同时在灯管内部添加微弱的自发光属性，还原节能灯发光时的视觉特征。整体设计严格遵循家用紧凑型节能灯的实际结构比例，各部件之间的装配关系清晰，螺旋曲线的参数设置合理，既还原了产品的外观造型特征，也完整呈现了内部的支撑连接结构，可用于照明产品的结构展示、装配教学以及外观方案验证使用。
