卷线式USB延长连接线三维结构设计

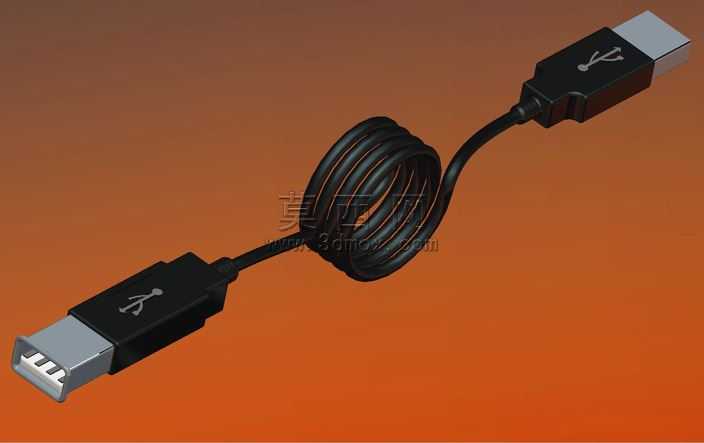

本作品为卷线式USB延长连接线的三维建模设计成果，建模阶段依托参数化三维设计软件完成全结构搭建，首先针对USB公头、母头的金属接触端子、绝缘塑壳、金属屏蔽外壳分别进行独立特征建模，严格遵循通用USB接口的标准尺寸规范，确保公头与母头的插接配合间隙控制在合理公差范围内，金属端子的接触片厚度、排布间距完全匹配通用USB接口的电气连接要求，还原接口处的卡扣定位结构，保障插接后的连接稳定性。线缆部分采用螺旋扫掠特征完成卷绕段建模，精准还原可伸缩卷线的螺旋曲率、线径尺寸，模拟线缆自然卷收的形态，同时对线缆两端与接口塑壳的衔接位置做过渡包覆处理，还原现实中线缆接头处的应力缓冲结构，避免建模出现生硬的直角衔接问题。材质与渲染阶段，针对不同部件匹配对应材质属性：接口金属部分赋予哑光镀铬金属材质，调整反射粗糙度模拟真实金属外壳的细微磨砂质感，接触端子部分赋予高反光亮面金属材质，还原铜质接触片的金属光泽；线缆外被赋予黑色哑光软质PVC材质，添加细微的颗粒纹理模拟橡胶线缆的表面触感，调整材质的漫反射参数避免出现过强的塑料反光。场景渲染采用柔和的三点布光，主光从斜上方投射勾勒产品整体轮廓，辅光补亮暗部细节避免接口暗部死黑，添加微弱的环境反射让金属材质的反光更具真实感，背景采用中性灰色调突出产品主体，同时渲染半透明线稿视角展示内部结构逻辑。设计思路上，这款卷线式USB延长线主打便携收纳属性，卷绕结构可根据使用需求自由拉伸线缆长度，闲置时可自动收卷减少线缆缠绕杂乱问题，建模过程中重点验证了卷线结构的伸缩活动空间，确保线缆在收卷、拉伸过程中不会与接口外壳产生结构干涉，两端接口的防滑纹理、标识符号都做了精细化还原，整体模型结构完整，细节还原度高，可用于产品结构验证、外观展示、3D打印手板制作等场景。
