四缸发动机排气歧管结构设计

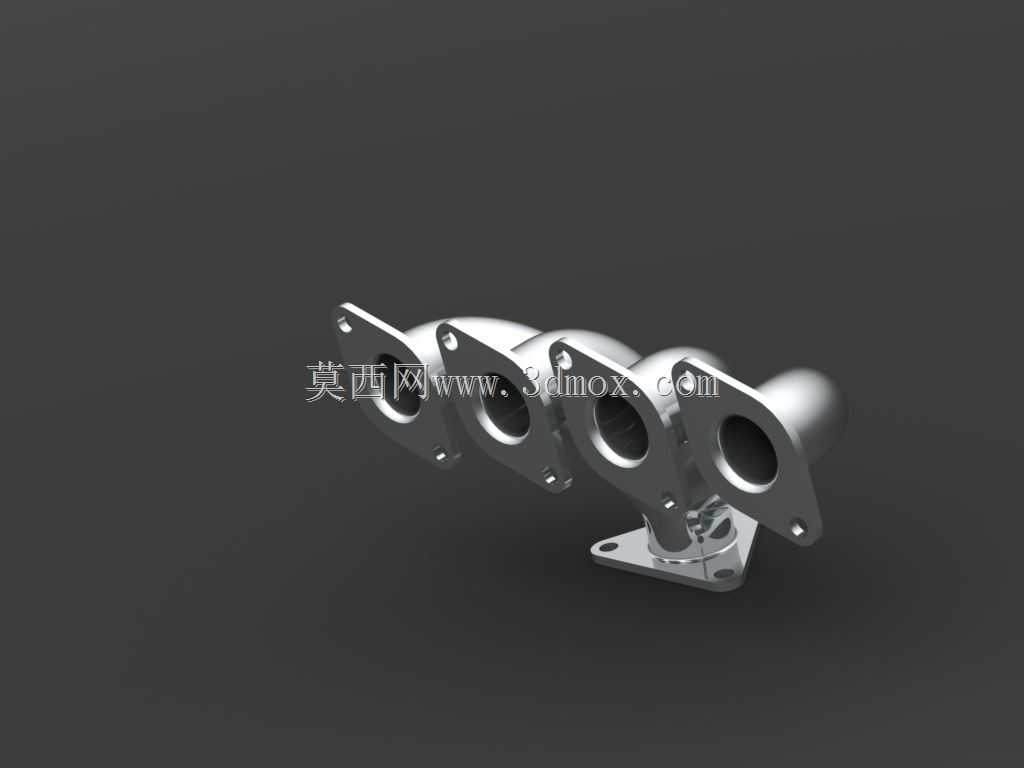

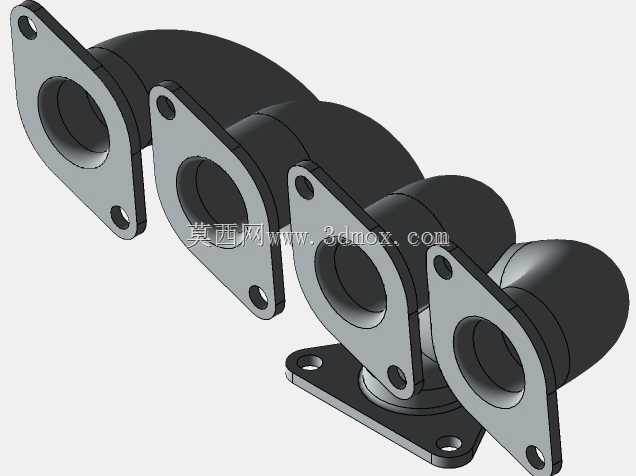

　　这款四缸排气歧管的结构设计，核心围绕内燃机排气系统的实际工况需求展开，首先要解决的是各缸排气脉冲的干涉问题——四缸发动机的点火间隔为180度曲轴转角，相邻气缸的排气门开启时段存在部分重叠，歧管的流道走向、长度匹配直接影响排气背压的波动幅度，进而关系到发动机的充气效率与输出扭矩特性。从结构布局来看，四个进气法兰分别对应发动机缸盖的排气口位置，法兰面的螺栓孔位完全匹配缸盖的安装螺纹分布，密封面的平面度设计要求控制在0.05mm以内，避免高温高压排气出现泄漏，同时法兰与缸盖之间的密封垫片选型需要匹配排气侧的工作温度，常规工况下排气歧管入口处的废气温度可达800摄氏度以上，法兰的厚度设计需要兼顾热变形量与结构刚度，避免长期热循环后出现翘曲变形。

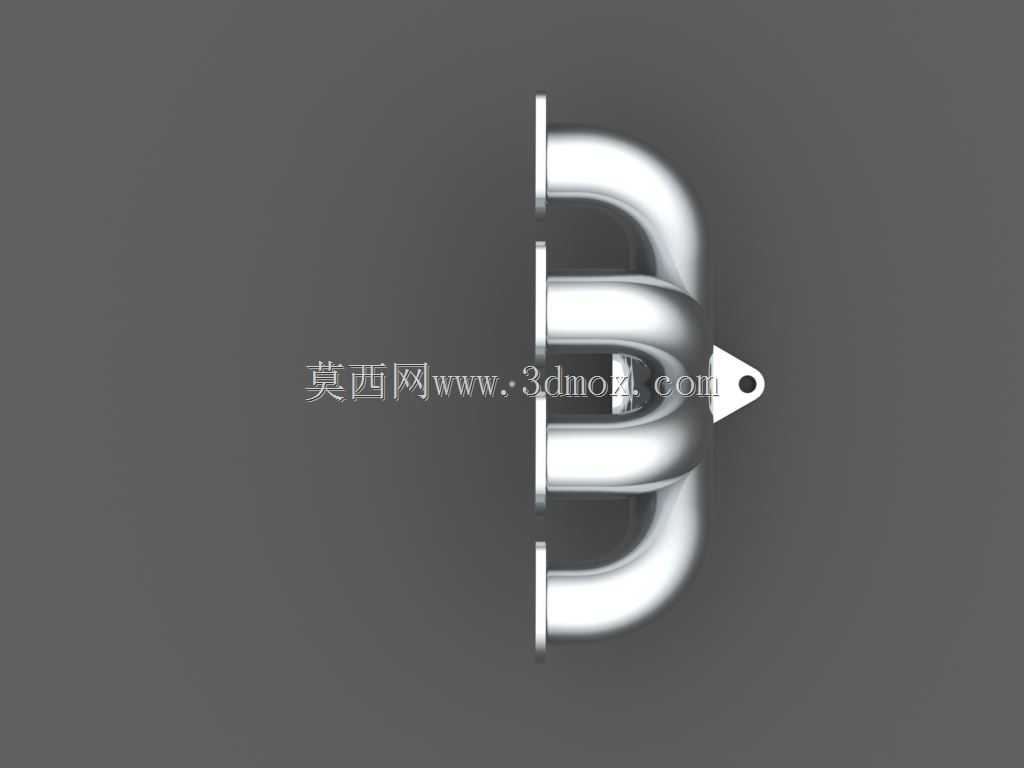

　　歧管的四个流道采用等长渐变截面设计，流道内壁的过渡圆角做了圆滑处理，避免出现直角转折造成的排气阻力激增，每个流道从缸盖排气口引出后，逐步向下方的总出口汇合，汇合处的腔体做了扩容缓冲设计，减少各缸排气气流的对冲损耗，降低排气噪声的同时，也能让排气脉冲更顺畅地流向三元催化器入口。总出口端的法兰结构匹配下游排气系统的连接尺寸，法兰上的定位凸台可以保证安装时的同轴度，避免对接处出现台阶造成气流紊乱。

　　安装边界方面，除了两端的连接法兰，歧管本体下方设置了独立的安装固定支脚，支脚位置对应发动机缸体上的安装凸台，通过螺栓将歧管的中部载荷传递到缸体上，避免歧管仅靠两端法兰固定，在发动机振动与热胀冷缩的共同作用下出现连接应力集中，支脚与歧管本体的连接位置做了加强筋结构，同时支脚的固定孔内预留了热膨胀的补偿间隙，允许歧管在高温下有微量的位移空间，减少热应力带来的结构开裂风险。

　　从实际应用场景来看，这类排气歧管多用于小排量直列四缸乘用车发动机，在自然吸气机型上，等长流道的设计可以更好地利用排气惯性效应，提升发动机中高转速区间的进气效率；在涡轮增压机型上，歧管的出口位置直接对接涡轮机的蜗壳入口，流道的汇聚角度会直接影响涡轮的响应速度，这款结构的流道出口角度做了针对性优化，让四个气缸的排气气流能以更合理的角度冲击涡轮叶片，减少涡轮迟滞现象。

　　设计过程中还需要考虑铸造工艺的可行性，歧管整体采用耐热铸铁或者高镍铸钢材质，流道的壁厚设计均匀，避免出现壁厚突变造成的铸造缺陷，同时外壁的散热筋结构既可以提升结构刚度，也能适当降低歧管表面的温度，减少对发动机舱内周边部件的热辐射。另外，歧管的外形轮廓需要避让发动机舱内的其他周边部件，比如点火线圈、机油尺套管、空调管路等，在设计初期就需要完成装配干涉检查，保证装车后各部件之间留有足够的安全间隙，避免运行过程中出现磕碰磨损。

　　在实际使用过程中，排气歧管长期处于冷热交替的工作环境，冷启动时歧管从室温快速升至数百摄氏度，停机后又快速冷却，反复的热循环会让材料产生热疲劳，因此在结构设计时，各流道之间的连接位置做了圆弧过渡，减少应力集中点，同时固定点的布局也充分考虑了热变形的方向，让歧管在受热膨胀时能沿着预设的方向微量延伸，不会被连接结构强行约束而产生裂纹。对于售后维修场景来说，这款歧管的安装螺栓都布置在易于操作的位置，不需要拆解过多周边部件就能完成更换，降低了维护的操作难度。
