狭窄区域闸门空间利用结构设计

　　在老旧厂区通道改造、地下管廊出入口、临街建筑底商入户通道这类水平净宽受限、竖向安装空间被管线或结构梁挤占的场景里，常规垂直升降闸门、平开门扇往往会因为启闭行程占用通行空间、安装预埋件需要额外开挖结构层，导致方案无法落地。这套针对拥挤区域开发的闸门空间利用结构，核心就是解决小边界条件下的通行隔断与启闭操作矛盾，不需要额外占用通道上方的吊装空间，也不用在通行侧预留门扇旋转的避让区域。

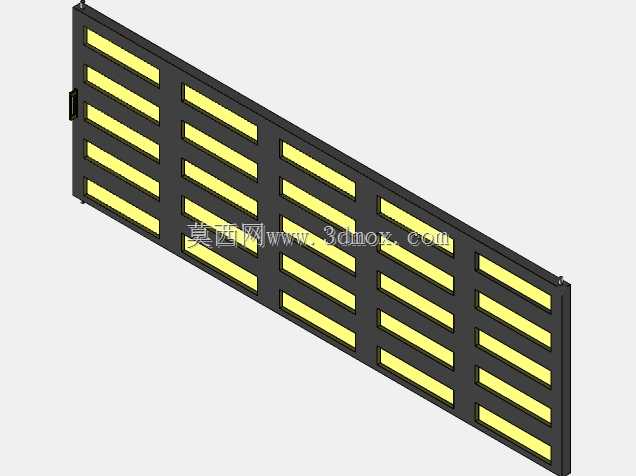

　　从实际落地的工况来看，这类结构常被用在老厂房的防火分区隔断、地下车库的人防连通口、临街商铺的后勤通道位置——这些场景的共性是两侧墙体已经完成砌筑，路面下方可能铺设有给排水管线或电力排管，不允许大深度开挖预埋闸槽，同时通道日常需要通行小型推车、人员，应急状态下要快速完成封闭隔断。设计时没有采用传统的整体闸板垂直升降方案，而是将闸板拆分为多段铰接的栅格状单元，沿着墙体与路面交接的斜向导向槽完成收放，完全避开了通道正上方的管线占用区域，导向槽直接嵌入墙体侧边的砌筑层内，不需要破坏路面下方的已铺设管线。

　　结构的功能逻辑上，当闸门处于开启状态时，所有铰接闸板单元会沿着斜向导轨完全收纳到墙体侧边的预留空腔内，空腔外侧用与墙面齐平的装饰盖板封闭，不会突出墙面占用通行净宽，整个通道的通行边界和无闸门状态完全一致，不会出现常规平开门开启后突出墙面阻碍通行的问题；当需要关闭闸门时，闸板单元沿着导轨逐段滑出，最终在通道位置形成连续的隔断面，每段闸板之间的铰接位置设置有密封胶条，闭合后可以满足基础的挡水、隔烟、区域隔断需求，不需要额外施加过大的锁紧力就能实现密封。

　　设计过程中重点核算了安装边界的尺寸适配：墙体侧边预留的收纳空腔深度仅需要240mm，刚好匹配标准红砖的一砖墙厚度，不需要额外加厚墙体，不会占用通道两侧的使用空间；导向槽的安装高度从路面完成面往上延伸1.8米即可满足常规人员通行高度的隔断需求，不需要延伸到结构梁底，避开了梁下铺设的消防管线、照明桥架；路面位置仅需要在墙体根部预留100mm深度的浅槽用于安置闸板底部的密封件，不需要开挖到路面结构层以下，不会破坏已铺设的地下管线，对于老旧区域改造项目来说，施工时不需要大面积破除原有路面，施工周期和改造成本都能得到有效控制。

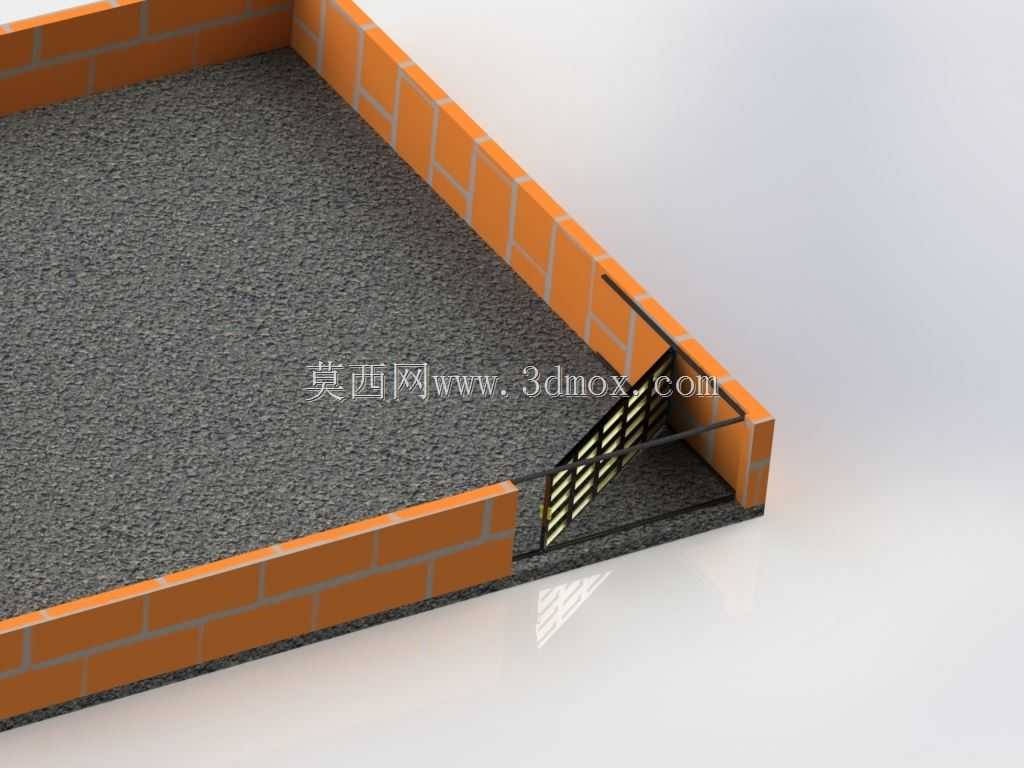

　　从结构可靠性角度看，铰接闸板单元采用等强度设计，每段单元的受力直接传递到两侧的导向导轨上，最终荷载传导到侧边的墙体结构，不需要在通道上方设置承重横梁，对于顶部没有承重结构的开放式通道场景也能适用；闸板的启闭操作可以采用手动推杆驱动，也可以加装小型电动推杆实现远程控制，驱动机构直接安装在墙体侧边的收纳空腔内，不会暴露在通行区域，避免了人员通行时的磕碰风险，也减少了户外环境下的积灰、锈蚀问题。需要注意的是，配套展示的复合墙体和路面构造仅作为安装场景的示意，实际项目应用时，可以根据现场的墙体材质（如混凝土墙、轻质砌块墙）调整导轨的固定方式，根据路面的实际铺装材质调整底部密封件的安装形式，不需要完全照搬示意的构造做法，比如在混凝土地面场景下，可以直接在混凝土面层开槽固定密封座，在沥青路面场景下，可以采用表面固定式的密封构件，减少对路面的破坏。

　　这套结构的核心优势在于完全跳出了传统闸门“垂直升降、水平旋转”的固有启闭逻辑，利用墙体侧边的闲置空间完成闸板的收纳，把原本需要占用通道通行空间、顶部安装空间的结构构件全部转移到墙体的非通行区域，在不改变原有通道通行净宽、不破坏原有地下管线布局的前提下，实现了通道的隔断功能，尤其适合空间边界受限的改造类项目，在前期方案设计阶段，只需要核实墙体侧边的有效收纳长度、路面的浅槽施工条件，就能快速判断方案的适配性，不需要对原有建筑结构做大规模的调整。
