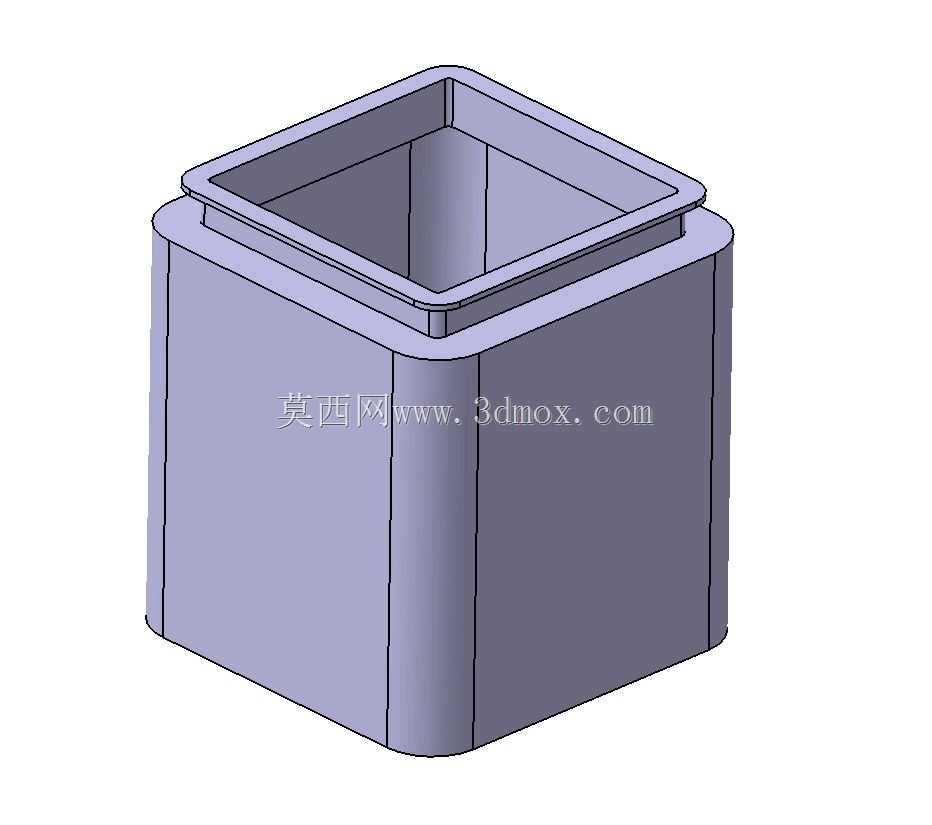

带翻边圆角方形薄壁壳体结构件

　　这类带顶部翻边的圆角方形薄壁壳体，在工业场景里的应用覆盖范围极广，小到小型设备的电气接线盒外罩、桌面型检测设备的试剂容纳腔，大到生产线小型工件的周转料仓、自动化设备的缓存料斗，都能见到同结构的壳体部件。从实际使用的角度看，这类壳体的核心作用是形成封闭或半封闭的容纳空间，对内部装载的元器件、物料、介质形成物理防护，避免外界粉尘、切削液、杂物侵入内部造成功能失效，同时自身的薄壁结构能在保证结构强度的前提下，最大限度压缩整体重量，降低材料消耗。

　　设计这类壳体的时候，首先要考虑的是安装匹配边界，顶部的外翻边结构不是随意设置的，这个翻边的核心作用是实现壳体与上盖或者安装工位的定位搭接，翻边的宽度、厚度需要和配套的压条、密封圈槽位完全匹配，比如用作电气盒外罩时，翻边需要预留密封胶条的安装余量，压紧后能达到IP54以上的防护等级；如果用作物料周转仓，翻边需要和上方的落料导向口对齐，避免物料洒落。壳体四个垂直棱边做的大圆角过渡，一方面是消除直角结构的应力集中问题，不管是采用注塑工艺还是钣金折弯焊接工艺，直角棱边在受冲击、冷热形变时都容易出现开裂、焊缝脱开的问题，圆角过渡能让应力沿着弧面均匀分散，提升壳体的抗形变能力；另一方面圆角内壁能避免物料残留，比如用来存放颗粒状、粉状物料时，直角角落容易积料，圆弧过渡的内壁能让物料顺利滑落，减少清理工作量。

　　从建模逻辑上看，这类壳体是典型的抽壳特征应用案例，建模时首先要确定壳体的外部轮廓尺寸，根据安装工位的预留空间确定外方的边长、整体高度，先做出带圆角的实心基体，之后采用抽壳命令去除顶面，设置均匀的壁厚，这里的壁厚选择需要匹配加工工艺，如果是注塑成型的ABS或PP材质壳体，壁厚通常设置在1.5-2.5mm之间，壁厚过薄容易出现注塑充模不满、结构强度不足的问题，壁厚过厚则容易出现缩水、翘曲变形，同时会增加材料成本；如果是采用304不锈钢钣金加工的壳体，壁厚通常选择0.8-1.5mm，通过折弯焊接成型，圆角半径需要和钣金折弯的下模槽宽匹配，避免折弯处出现开裂。完成基础抽壳后，再在顶部做出外翻边结构，翻边的折角处同样需要做圆角处理，避免应力集中，同时翻边的平面度需要控制在合理公差范围内，保证和配套部件安装时没有缝隙。

　　实际选型使用时，还要考虑壳体的安装固定方式，这类壳体通常可以通过翻边上的预留安装孔实现螺丝固定，也可以通过侧面的卡扣结构实现快拆连接，不同的固定方式对应不同的使用场景：需要频繁开盖维护的场景，比如设备的滤芯容纳腔，适合采用卡扣快拆结构；需要密封固定长期不开启的场景，比如电气接线盒，适合采用螺丝压紧配合密封圈的结构。另外壳体的内壁粗糙度也有要求，如果用来存放粘性物料，内壁需要做抛光处理，降低物料粘附的概率；如果是用作电气防护壳，内壁可以根据需求做喷塑绝缘处理，提升电气安全性能。

　　在结构验证阶段，需要重点校核壳体的侧壁承压能力，当壳体内部装载物料或者承受外部压力时，薄壁侧壁容易出现鼓胀变形，必要时可以在侧壁外侧增加竖向的加强筋结构，加强筋的厚度要小于壳体壁厚，避免加工时出现缩痕，加强筋的排布要避开安装干涉位置，同时不影响壳体的整体外观。还要注意翻边和侧壁连接位置的强度，这个位置是整个壳体受力最集中的区域，吊装或者搬运时的受力点通常都在翻边位置，所以这个位置的过渡圆角要足够大，必要时可以增加三角加强筋连接翻边和侧壁，提升连接强度，避免搬运时翻边断裂造成壳体脱落。
