Speedrail铝结构结束转接头三维建模设计

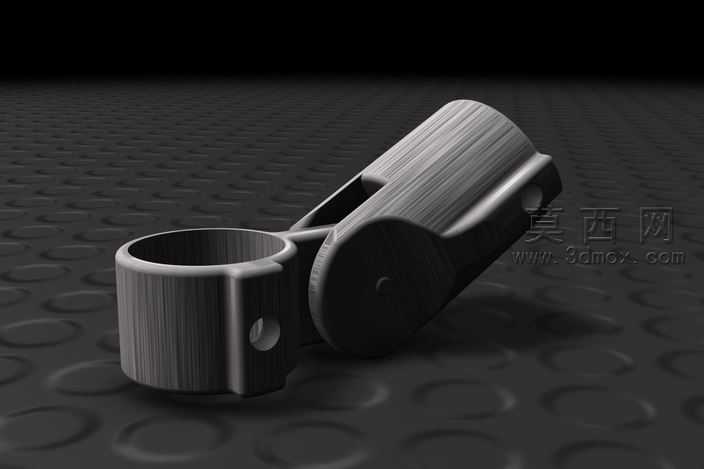

本次三维建模作品为Speedrail系列铝结构结束转接头，整体采用参数化建模思路完成全流程设计，首先根据实际使用场景的载荷需求与管材适配规格，确定转接头的整体外形尺寸与各部位壁厚参数，建模过程中优先使用草图驱动特征的方式构建基础实体，先绘制夹装端的环形轮廓，通过拉伸特征生成用于套接铝管的圆筒结构，在圆筒侧壁预留用于安装锁紧螺丝的通孔特征，保证后续装配时螺丝可顺利穿过并压紧内部铝管，实现接头与管材的牢固连接。随后构建铰接端的旋转结构，通过旋转凸台特征生成铰接部位的圆形基体，在基体中心预留枢轴安装孔，同时在铰接部位与圆筒连接的位置设计过渡加强筋结构，通过放样特征平滑连接两个功能部位，既保证整体结构的力学强度，也让外形过渡更加流畅自然。材质设置阶段，针对铝合金材质的表面特性，调整材质的粗糙度参数为0.3左右，添加细微的拉丝纹理贴图模拟真实铝型材的表面处理效果，同时设置合适的金属度与反射参数，让渲染后的模型呈现出哑光金属的质感，避免过度反光造成的视觉失真。渲染环节采用三点布光方案，主光源从侧上方45度角照射，突出模型表面的纹理与结构轮廓，辅光源从另一侧补光消除暗部死黑，背景光源勾勒模型边缘提升立体感，背景选用带防滑纹理的深色橡胶垫场景，进一步衬托金属接头的质感。结构设计上充分考虑实际使用的功能性，铰接部位可绕枢轴点实现指定角度范围内的旋转调节，适配不同安装角度的扶手搭建需求，同时在建模时保留了节点OSNAP捕捉特征，方便后续在CAD环境中进行装配定位与工程图绘制，模型所有特征均保留完整参数，可根据不同管径规格快速修改调整尺寸，适配不同系列的铝结构管材安装需求，整体建模过程严格遵循机械设计的公差规范，各装配部位预留合理的安装间隙，保证实际生产加工后可顺利完成装配，满足扶手系统搭建时的末端连接与角度调节需求。
