哈里斯198 2TF工业气割炬结构设计

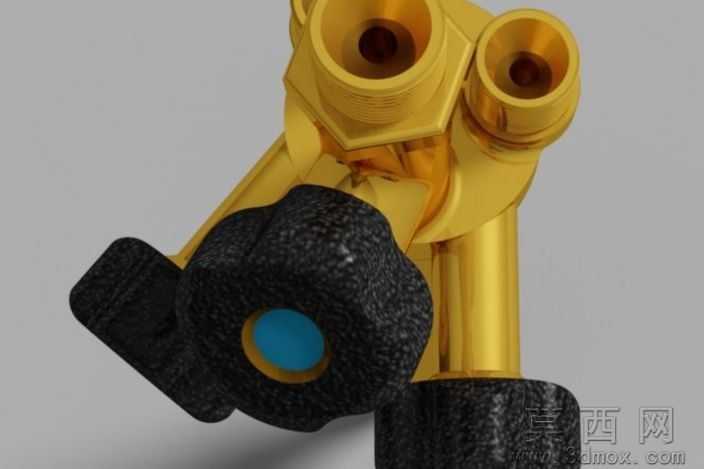

本作品为哈里斯198 2TF型机割炬的三维参数化建模成果，建模过程依托专业三维设计软件完成全流程结构还原，首先通过实物测绘获取割炬主体、调节旋钮、气路接口等核心部件的精准尺寸，按照1:1比例进行实体建模。模型构建阶段采用自底向上的装配思路，先分别完成各独立零件的特征建模：割炬主体为长筒型金属结构，通过拉伸、切除特征完成主体轮廓塑造，同时还原筒身表面的标识刻印、定位小孔等细节特征；顶部的两个调节旋钮分别对应燃气与氧气通路控制，建模时还原旋钮表面的防滑纹理、接口处的密封结构细节，保证旋钮与主体装配的同轴度与配合间隙符合实际产品公差要求。材质渲染阶段针对不同部件匹配对应材质属性，割炬主体采用黄铜材质，调整金属粗糙度、反射率参数还原黄铜的哑光金属质感，调节旋钮采用黑色工程塑料材质，还原塑料表面的细微颗粒质感与哑光效果，气路接口处的金属连接件做了镀铬亮面材质处理，区分不同部件的材质差异提升模型真实感。结构设计上完整还原了割炬的内部气路通道布局，通过剖面特征可清晰展示燃气与氧气的混合腔结构、通路走向，各部件之间的装配关系完全贴合实际产品的连接逻辑，可用于割炬产品的结构展示、装配教学、维修拆解演示等场景。建模过程中对所有配合面做了干涉检查，确保各活动部件的运动行程符合实际操作逻辑，调节旋钮的旋转动作、割嘴的拆装结构都可在装配环境下实现动态模拟，模型整体细节完整度高，无结构缺失与特征错误，可直接用于工程出图、产品演示、虚拟装配等多个应用场景。
