便携式桌面小型热敏打印机结构设计

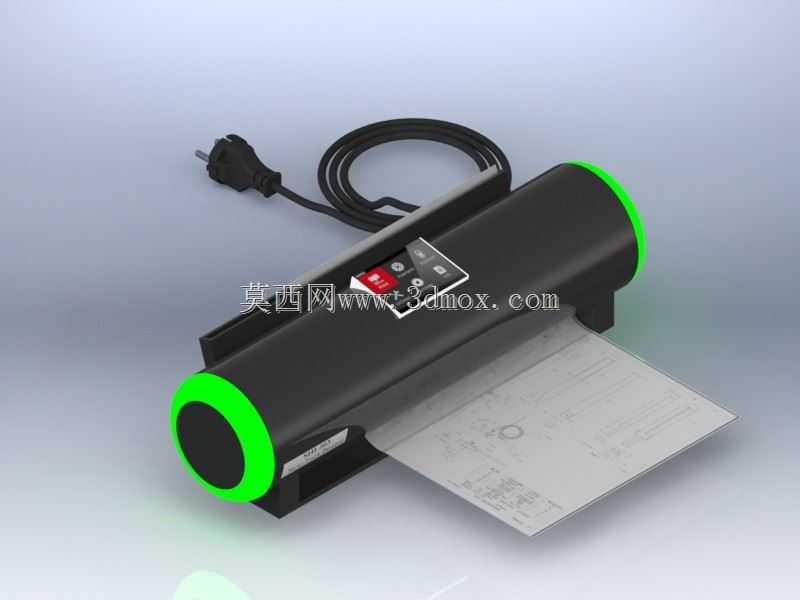

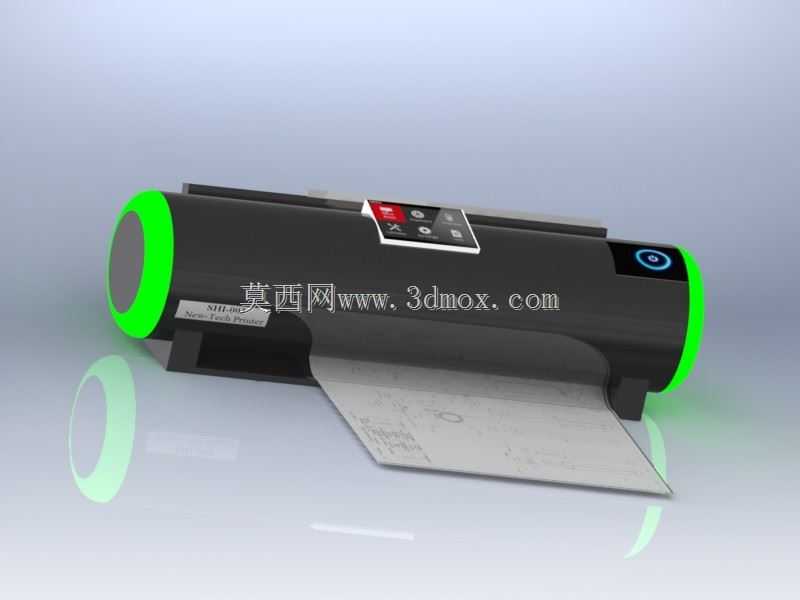

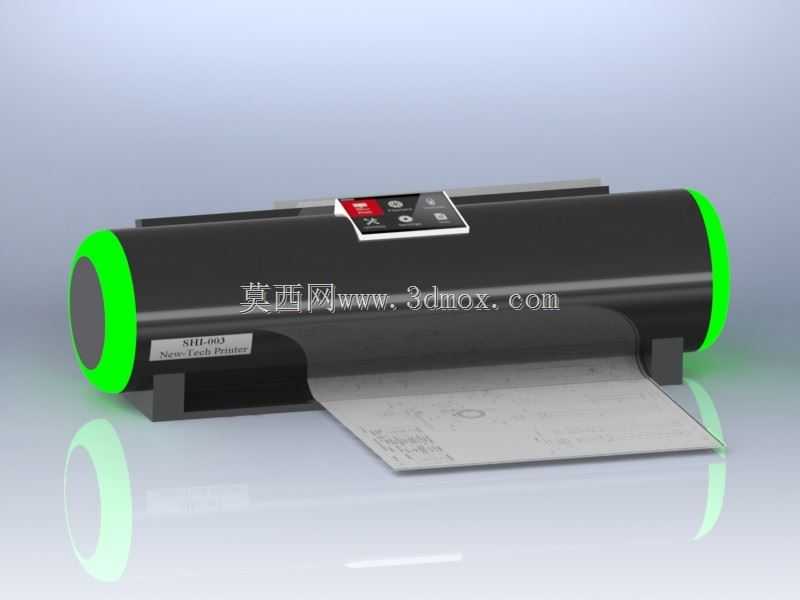

　　这款便携桌面打印设备的结构设计，首先围绕小空间办公、外勤作业、临时文档输出这类高频轻量打印场景展开，日常可放置在工位边角、外勤作业包内，也可固定在移动办公台架上，不需要预留传统大型打印机的纵深安装空间，整体外形做了圆柱式收边处理，主体横向长度控制在320mm以内，圆柱段直径约80mm，出纸口下方的承托边突出主体45mm，放置时仅需要占用A4纸短边宽度的桌面区域，设备后侧电源线出线位置做了绕线收纳槽，闲置时可将整根电源线缠绕在主体圆柱段的凹槽内，不需要额外整理线材，避免桌面走线杂乱。

　　从功能实现逻辑来看，设备走纸通道采用短路径直出设计，纸卷仓集成在圆柱主体内部，可容纳直径60mm以内的热敏纸卷，不需要外置纸盒，走纸辊与热敏打印头的压合结构做了侧开快拆设计，卡纸时仅需要拨动侧边绿色端盖的锁扣即可掀开上盖清理通道，不需要拆解整机螺丝。操作面板设置在主体上表面靠前位置，倾斜角度与桌面呈15度夹角，站立或坐姿操作时都能清晰看到按键与状态指示灯，按键采用凸点触感设计，戴薄劳保手套操作时也能准确触发功能，不需要刻意对准按键位置。

　　设计过程中首先平衡了便携性与打印幅面的矛盾，没有为了极致缩小体积缩减打印幅宽，有效打印宽度覆盖A5幅面与常规热敏票据宽度，可满足现场作业记录打印、临时便签输出、小型文档快速打印的需求，两端的绿色端盖不仅做了视觉区分，同时集成了防滑脚垫的安装位，端盖内侧预留了电路板散热的通风间隙，设备长时间连续打印时，热量可通过端盖的金属衬片传导到外部，不会出现外壳局部过热的问题。设备底部设置了三个硅胶防滑脚垫，呈三角分布，放置在光滑的桌面或者金属台面上时不会因为走纸的拉力发生移位，脚垫高度预留了3mm的通风间隙，避免底部贴合桌面堵塞散热通道。

　　结构细节上，电源线接口设置在主体后侧的绕线槽内，接口做了防拉脱卡扣设计，拉扯线材时不会直接松脱断电，上盖与主体的连接采用隐藏式转轴，转轴阻尼经过调校，掀开上盖更换纸卷时可停在任意角度，不需要额外支撑。出纸口位置设置了撕纸锯齿，锯齿做了圆角钝化处理，撕纸时不会划伤手部，同时能保证纸张撕断面整齐，不会出现毛边。设备内部的电路板固定采用卡扣加单螺丝的固定方式，后期维护拆卸时仅需要拧下一颗螺丝即可取下电路板，走纸辊的轴承采用标准件，磨损后可直接替换同规格标准轴承，不需要定制专用配件，降低后期维护成本。

　　从安装边界来看，设备不需要壁挂或者嵌入式安装，仅需要水平放置即可，放置面的承重要求不高，整体自重控制在1.2kg以内，普通的塑料桌面、木质工作台甚至便携折叠桌都能稳定放置，设备工作时的振动幅度极小，不会因为自身振动产生位移，也不会对放置面上的其他精密小物件造成干扰。设备的操作空间仅需要在出纸口前方预留200mm的纸张输出空间，后侧预留50mm的线材弯曲空间即可，左右两侧不需要预留额外操作空间，可紧贴其他桌面设备放置，最大化利用狭小桌面的使用面积。
