民用波音微型客机展示摆件结构设计

　　这款微型波音客机模型的设计，最初是面向航空科普展陈、桌面工艺摆件场景做的结构开发，在做整体方案的时候，首先要平衡的是外形还原度和摆件的放置稳定性，毕竟作为桌面陈列件，既不能丢失民航客机的辨识度，也不能因为结构重心问题出现摆放倾倒的情况。首先说整体的结构拆分，机身主体采用一体化流线曲面做主体，从机头雷达罩位置开始，顺着客舱段的弧度平滑过渡到机尾锥段，曲面的曲率完全参考真实宽体客机的截面变化，机头位置的驾驶舱舷窗做了凹陷式的细节处理，没有采用额外的贴片结构，避免长期摆放出现胶接脱落的问题。机翼部分采用上单翼？不对，真实波音宽体机是下单翼布局，这里完全还原真实机型的机翼安装位置，机翼和机身的衔接处做了加厚的整流带结构，

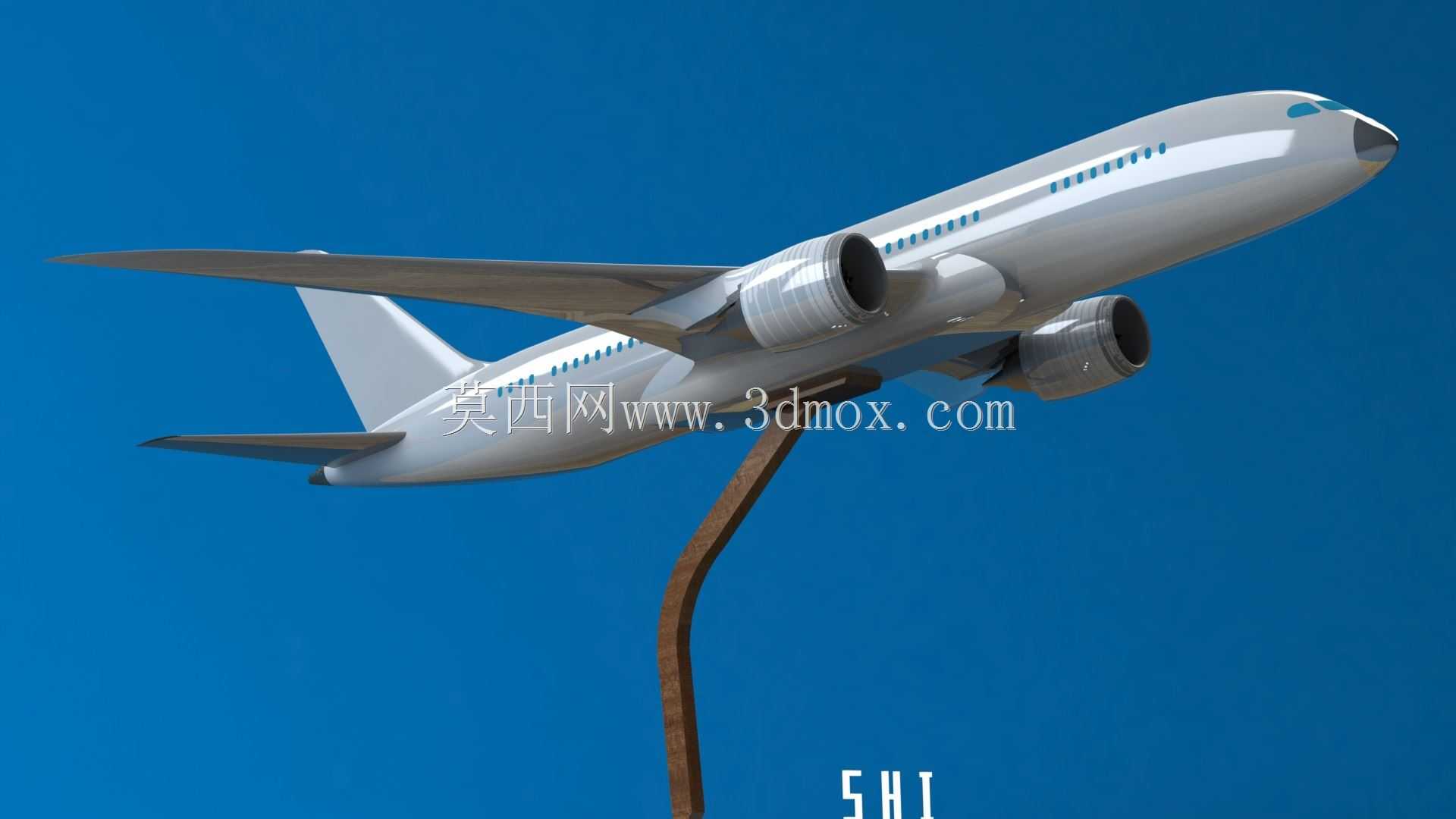

　　既还原了真实飞机的翼身融合整流造型，也能增加机翼和机身的连接强度，避免摆件拿取过程中机翼出现断裂。发动机吊舱的结构是单独拆分的组件，通过机翼下方的吊挂结构和机翼连接，吊舱的进气口和尾喷口都做了空心的细节处理，不是实心的块体，能更好还原真实发动机的视觉质感，同时也能减少整体的材料用量。尾翼部分包含垂直尾翼和两侧的水平尾翼，垂尾和机身尾部的衔接处做了圆弧过渡，没有生硬的直角拼接，水平尾翼的安装角度参考真实机型的配平角度，做了固定的倾角，不需要做可动结构，毕竟作为静态展示件，固定结构的长期稳定性远优于可动结构。然后说支撑结构的设计，因为是桌面摆件，不能直接让机腹接触桌面，那样既不美观也容易刮花机腹的曲面，

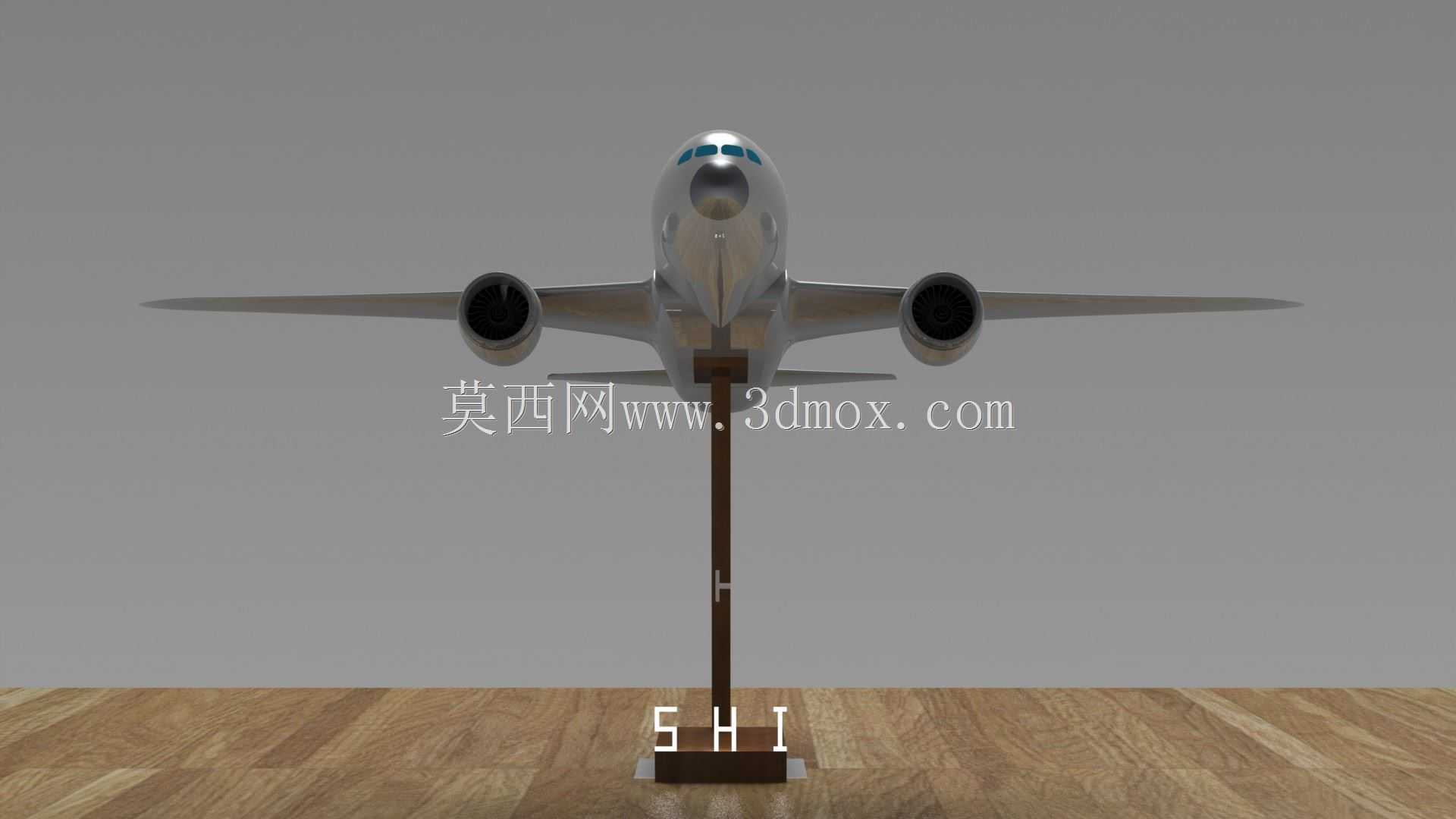

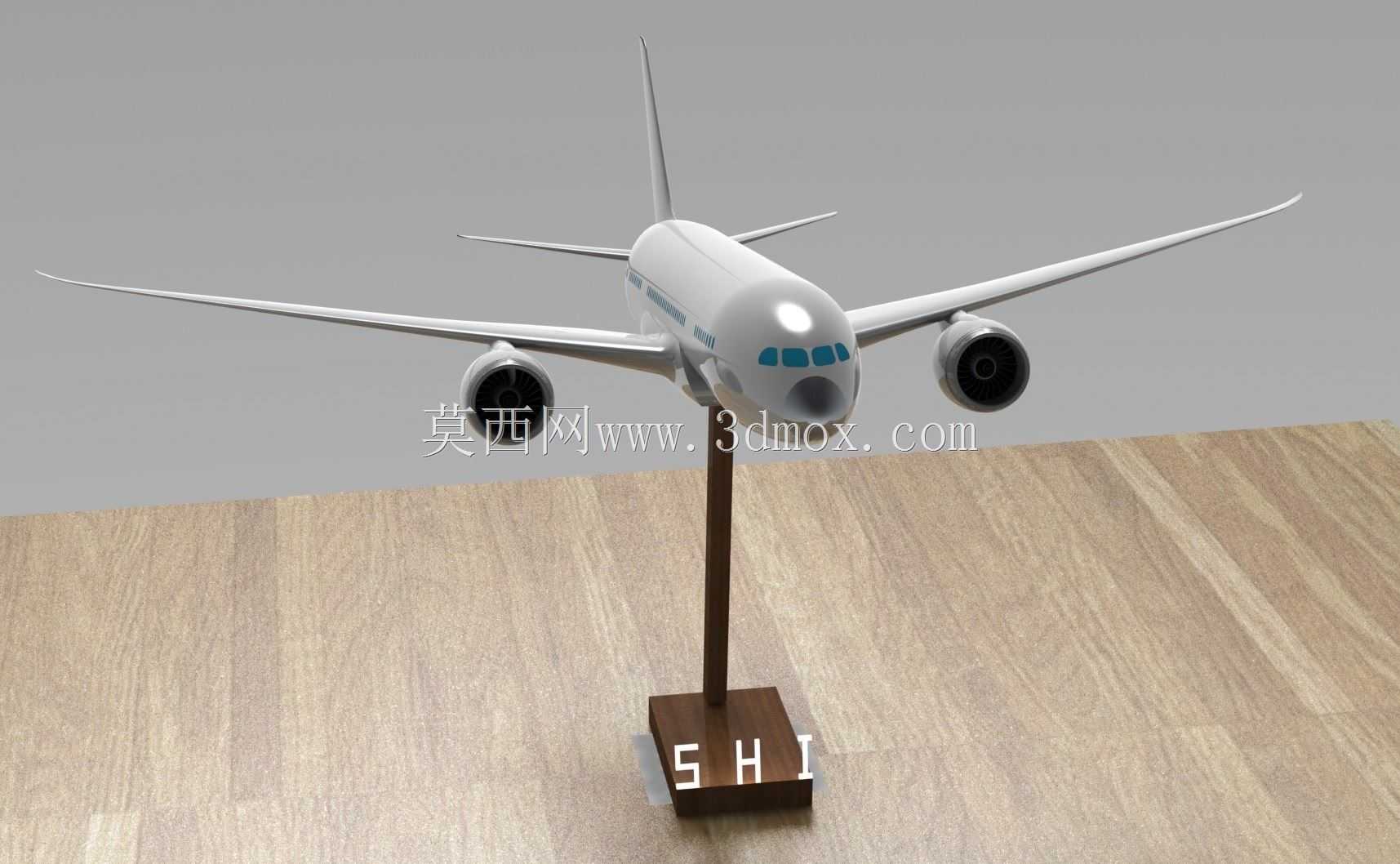

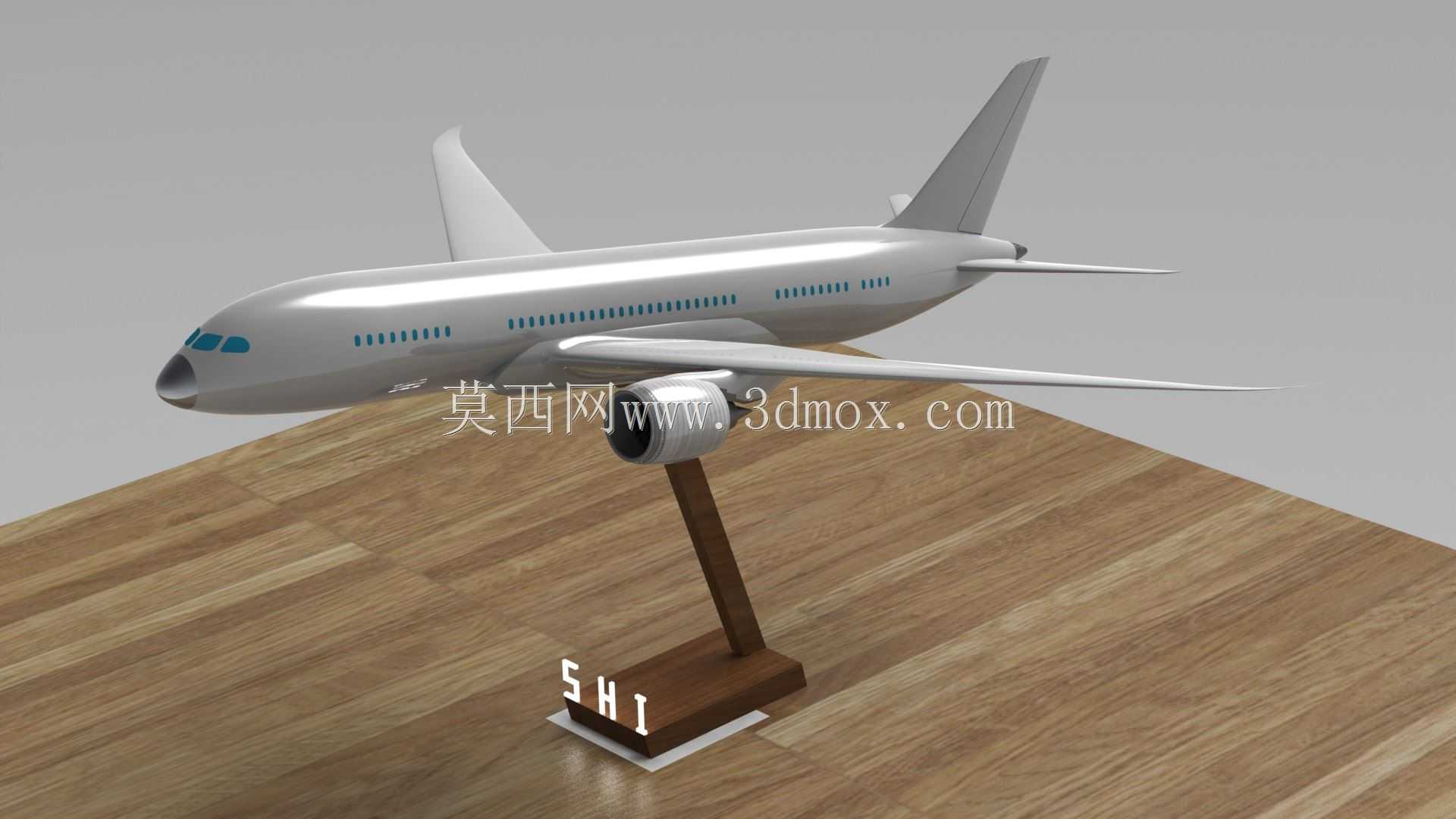

　　所以设计了独立的立式支撑杆加方形底座的结构，支撑杆的上端连接在机腹的重心位置，这个连接点的位置是经过重心测算的，确保整个模型放置的时候，重心的垂直投影完全落在方形底座的范围内，不会出现侧翻。支撑杆采用细长的圆柱造型，视觉上尽可能弱化存在感，突出飞机主体的展示效果，方形底座做了一定的厚度，底部可以粘贴防滑垫，放在光滑的桌面也不会滑动，底座表面预留了标识镌刻的平面，可以根据需求添加机型编号之类的标识内容。在外形尺寸的边界控制上，整个模型的翼展长度控制在适合桌面摆放的范围，不会占用过多的桌面空间，机身长度和翼展的比例完全匹配真实机型的长宽比，不会出现比例失调的问题，垂尾的高度也做了控制，确保整体的视觉重心协调，不会出现头重脚轻或者尾翼过高的违和感。细节设计上，客舱的舷窗采用等距排列的凹陷小圆点，沿着机身两侧的客舱段均匀分布，不需要做透明件的镶嵌，一方面是降低加工的复杂度，另一方面也避免透明件长期使用出现发黄、脱落的问题。机身表面的曲面做了顺滑度处理，所有的拼接缝都设计在机身背部、机翼下表面这类视觉不敏感的位置，正面观察的时候看不到明显的拼接缝隙，整体的外观完整性更好。在实际应用场景里，这类模型除了作为桌面工艺摆件，还可以用于航空科普教学的展示道具，帮助初学者直观认识民航客机的整体布局，包括机翼、尾翼、发动机的安装位置和相对比例，也可以作为航模爱好者制作静态展示模型的参考结构，其支撑结构的重心设计思路，

　　也可以给其他静态飞行器摆件的结构设计提供参考。做结构设计的时候，特意规避了细小的易损零件，比如机翼末端的翼尖小翼做了加厚处理，不会因为轻微的磕碰就出现断裂，所有的棱角位置都做了微小的圆角处理，避免拿取的时候划伤手，整体的结构强度满足日常摆放、偶尔拿取挪动的使用需求，不需要额外的维护。在安装边界上，底座的占地面积很小，只需要桌面预留和底座尺寸匹配的平整放置面就可以稳定摆放，不需要额外的固定件，挪动的时候只需要托住底座就可以整体移动，不需要单独拆解部件，使用起来很方便。整个模型的曲面建模过程中，全程保持曲面的G2连续，确保外观没有明显的折痕、凹凸，不管是用于3D打印制作实物，还是用于渲染做展示素材，都能有流畅自然的外观表现。
