打印机配套功能结构组件设计

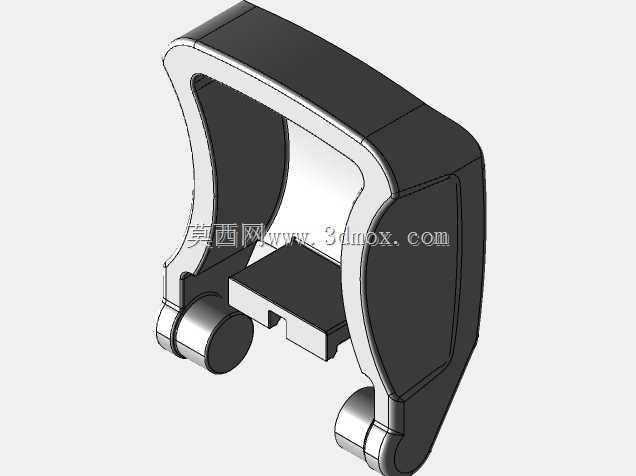

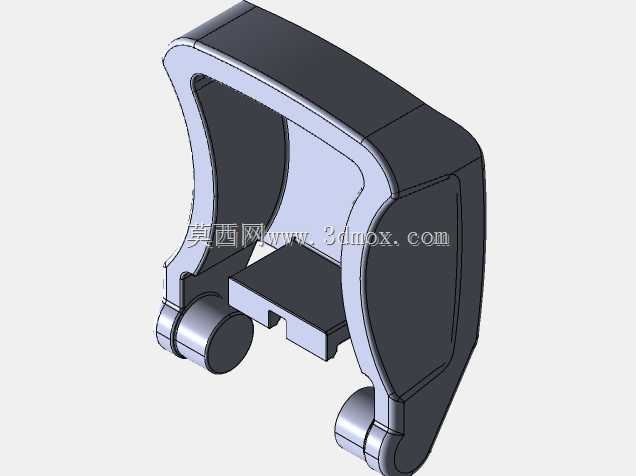

　　日常办公与文印生产场景中，打印机的稳定运行离不开各配套结构件的精准配合，本次设计的打印机配套组件，主要针对桌面级商用打印机的走纸衔接、部件定位需求开发，可适配多数常规幅面的激光、喷墨打印设备的内部装配空间。从实际使用场景来看，该组件承担着打印介质传输过程中的侧向限位、走纸路径导向作用，当纸张从进纸仓进入打印辊组前，该结构可对偏移的纸张进行规整，避免进纸歪斜导致的打印错位、卡纸等常见故障，同时在设备开合维护时，该组件可随上盖开合完成对应位置的让位，不会干涉硒鼓、墨盒等耗材的更换操作。设计过程中优先考虑了装配的兼容性，整体外形轮廓严格匹配对应机型的内部安装边界，所有安装孔位的位置公差控制在0.1mm以内，确保与设备原有骨架的定位柱、

　　卡扣结构完全契合，不需要额外进行打孔或粘接改造即可完成装配。结构细节上，组件的导向接触面做了小角度的圆弧过渡处理，避免尖锐棱边剐蹭纸张表面造成纸屑脱落，长期使用也不会在纸张上留下压痕；同时在受力集中的卡扣连接位置做了局部加厚处理，搭配合理的拔模斜度，既保证了注塑生产时的脱模顺畅度，也能承受日常维护开合过程中的反复掰动，不会出现卡扣断裂的问题。考虑到打印机内部的工作温度环境，组件的壁厚设计控制在1.2-1.8mm区间，既保证了足够的结构强度，不会因长期受热出现形变翘曲，也不会过度占用设备内部的有限空间，给走线、散热预留出足够的间隙。实际装配验证中，该组件与相邻的走纸辊、进纸导板的配合间隙控制在0.3mm，既不会因间隙过大导致纸张卡入缝隙，也不会因间隙过小出现摩擦异响，影响设备运行的静音表现。
